七种可选流道方向
本系列提供七种流道方向选择，手动与气动产品均按下图编号确认所选配置，不应将整个系列限定为单一120°或135°结构。
- 左45°
- 右45°
- 右90°
- 左90°
- 下45°
- 下90°
- 下135°
左、右、下及角度名称以本图观察方向和编号为准。这些是可选流道形式，不代表同一台阀门可切换全部七种形式，也不是执行器转角或统一的三个接口夹角。
询价请注明图号1–7、各端口连接的管线及所需通断关系；同时提交介质、工况、连接要求和驱动要求，由双方按确认图纸和阀位表确定具体配置。
采购常见问题
能否只写“135°三通阀”下单？
不能据此唯一确定配置。请提供本图编号、端口连接关系和需要的通断状态，再确认产品图纸。
流道角度能否作为执行器行程？
不能。流道布置与执行器行程是不同信息，执行器及阀位对应关系须另行确认。
系列选型参考：流道按所需接口方向选择，规格及材料组合在订货时确定。

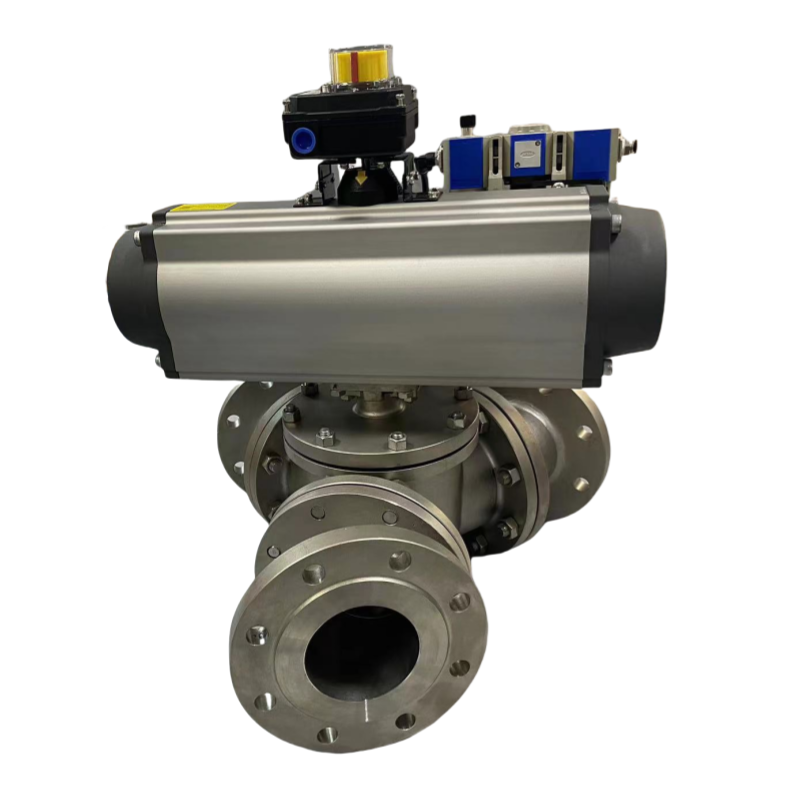

| 产品名称 | 气动Y型三通切换球阀｜七种流道可选 |
| 公称通径 | DN15–DN300（常用；更大口径按图纸） |
| 压力等级 | PN16、PN25、PN40；美标时 Class 150 / 300 |
| 阀体/主要材质 | 阀体常用 WCB、球墨铸铁或 304/316，按介质确认 |
| 连接方式 | 法兰 |
| 驱动方式 | 气动（开关型 / 调节型，可配定位器） |
| 适用温度 | 软密封常用 -20℃～180℃；金属密封更高，按阀座与填料确认 |
| 制造标准 | GB/T 12237、上法兰 ISO 5211 |
| 流道 | 七种流道可选：1左45°、2右45°、3右90°、4左90°、5下45°、6下90°、7下135°；按图编号确认 |
本次流道确认不构成对表内材料、尺寸、压力或温度范围的重新认证；订单配置须另行确认。
