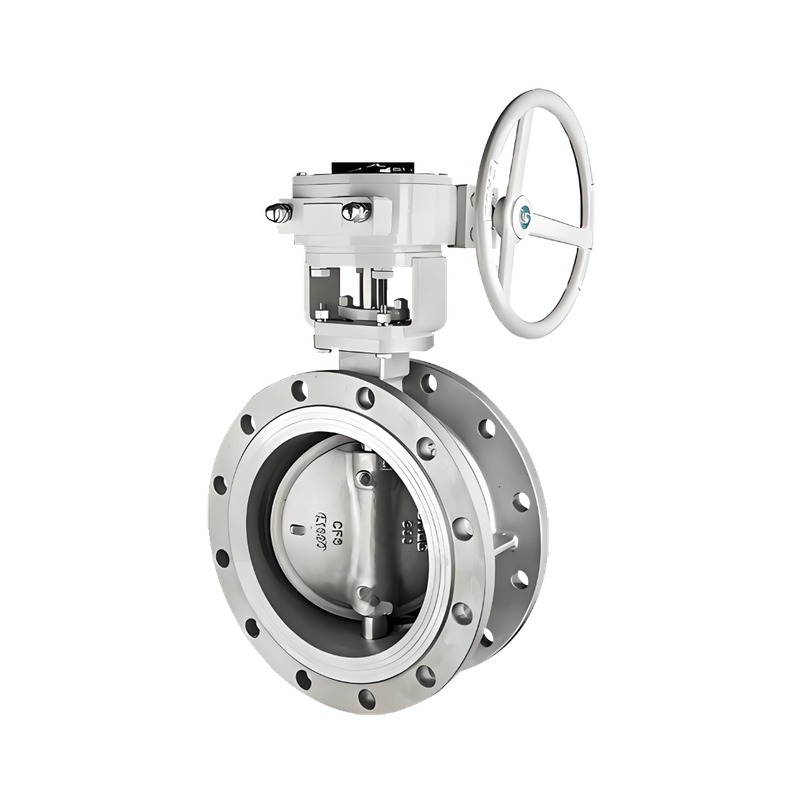

D343H蜗轮法兰硬密封蝶阀-铸钢/不锈钢堆焊硬质合金

D343H蜗轮法兰硬密封蝶阀

D343H蜗轮法兰硬密封蝶阀适用于冶金、电力、石油化工、市政供热及工业蒸汽管路，可对水、蒸汽、空气、油品及含颗粒介质实现可靠切断或流量调节。阀门采用法兰式连接，阀体两端带标准法兰，与管道法兰螺栓紧固后即可形成稳定连接，适合中大口径及需要承受一定管路载荷的场合。蜗轮传动机构通过手轮驱动蜗杆带动阀杆及蝶板完成90°旋转启闭，操作省力，自锁性能良好，便于在阀门井、管廊夹层及日常巡检维护中稳定使用。

结构与驱动

阀门由法兰式阀体、三偏心蝶板、金属硬密封阀座、阀杆、填料函及蜗轮箱组成。法兰连接形式按GB/T9113、HG/T20592或ANSI B16.5等标准加工，可与国标、美标法兰配套安装。蝶板与阀座采用三偏心结构，启闭过程中密封面迅速脱离，仅在关闭终位产生楔形压紧，降低摩擦磨损，延长密封副使用寿命。关闭时金属密封圈与堆焊硬质合金密封面贴合，形成可靠硬密封，可满足高温高压及含固体颗粒介质管路的切断要求。蜗轮箱采用蜗轮蜗杆减速传动，输出扭矩大、自锁性好，手轮操作平稳，适合DN150以上口径现场手动控制。

材质与密封

阀体常用WCB铸钢、WC6/WC9高温铸钢或CF8/CF8M不锈钢，按介质温度与腐蚀性确认材质等级。蝶板密封面可堆焊钴基硬质合金或采用不锈钢与柔性石墨复合多层密封结构，阀座采用对应硬度不锈钢或表面硬化处理，保证密封副耐磨与耐冲刷。阀杆采用2Cr13、304或17-4PH不锈钢，填料函采用柔性石墨、石墨编织填料或组合密封结构，兼顾耐温与启闭灵活性。法兰螺栓、螺母按阀体材质配套选用碳钢或不锈钢，安装时应选用与管道法兰匹配的垫片与紧固件。对于高温蒸汽或氧化性介质，应核对密封面硬度配对与热膨胀补偿设计，必要时选用加长阀盖或保温结构。

产品参数

适用工况

江苏泰科流体控制阀门有限公司Trekre & Tekron中外合资阀门提供的D343H蜗轮法兰硬密封蝶阀，可用于电厂主蒸汽旁路、高炉煤气管道、炼油催化裂化装置、集中供热主管线、造纸黑液系统及工业锅炉进出口等场合。产品双向密封，安装时一般不受介质流向限制。选型时建议提供介质成分、设计温度、设计压力、管道法兰标准及安装空间要求，以便核对阀体材质、密封面材料、口径与压力等级，使阀门与现场工况匹配。

对于含固体颗粒或高流速冲刷介质，应重点确认密封面堆焊工艺与阀座硬化处理；需要频繁启闭的场合，应关注阀杆填料耐磨性与蜗轮润滑状态。常规供货可按项目要求提供铸钢或不锈钢阀体配置，并配合相应法兰螺栓组，便于在新建或技改管线中直接投入使用。安装前应核对法兰规格、螺栓长度与垫片类型，确保阀体与管道同轴、受力均匀；高温工况建议预留热膨胀补偿并避免阀体承受额外弯矩。

调试阶段应缓慢操作手轮，检查启闭是否顺畅、关闭后有无内漏；长期停用或检修后，应检查蜗轮箱润滑与阀杆密封状态。日常维护应关注密封面有无划伤、冲蚀或异物卡阻，发现异常应及时停机检修或研磨密封副，以保障在高温高压环境下的长期稳定运行。若现场需要电动或气动执行机构，可在同型号基础上配置执行器，实现远程控制与联锁保护。
