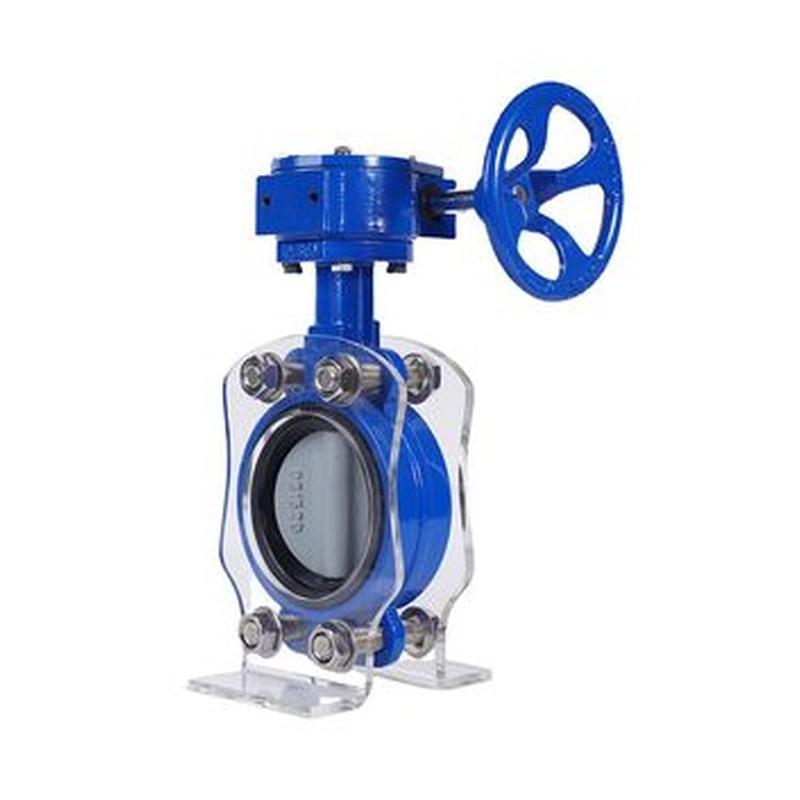

D372X蜗轮凸耳式软密封蝶阀-球墨铸铁/不锈钢板

结构形式：凸耳式软密封蜗轮蝶阀　公称通径：DN50-DN600　压力等级：PN10-PN16　阀体材质：球墨铸铁、WCB、不锈钢　驱动方式：蜗轮蜗杆手动传动

D372X蜗轮凸耳式软密封蝶阀

D372X蜗轮凸耳式软密封蝶阀适用于给排水、暖通空调、消防喷淋、工业循环水及一般腐蚀性介质管路，可对水、空气、油品及弱酸碱介质实现可靠切断或流量调节。阀门采用凸耳对夹式结构，阀体两侧设置凸耳定位孔，可与管道法兰单侧或双侧螺栓紧固，兼顾对夹式紧凑与单侧法兰拆卸便利，适合需要频繁检修、盲板隔离或末端设备拆装的管路场合。蜗轮蜗杆传动装置将手轮旋转转换为蝶板90°启闭动作，操作省力，适合中大口径现场手动控制，也便于后续加装电动执行机构实现远程驱动升级。

结构与驱动

阀门由凸耳式阀体、橡胶衬里阀座、蝶板、阀杆及蜗轮箱组成。凸耳结构在阀体圆周分布螺纹孔，安装时一侧管道法兰可先拆除而不影响另一侧连接，有利于泵阀组检修与系统隔离。蝶板与阀座采用软密封中线或对开式结构，关闭时依靠弹性密封圈形成可靠密封，泄漏等级可满足一般工业切断要求。蜗轮箱内置蜗轮蜗杆减速机构，可显著降低大口径阀门启闭扭矩，手轮位置可按安装方向调整，便于地面或平台操作。对于需要开度指示的场合，蜗轮箱可配置机械指示器或刻度盘，便于现场核对阀门开度。

材质与密封

阀体常用球墨铸铁QT450、WCB铸钢、CF8/CF8M不锈钢等材料，可按介质腐蚀性与温度工况选配。蝶板可选球墨铸铁、WCB、304或316不锈钢，表面可覆胶或衬胶以增强耐腐蚀性能。阀座密封圈多采用NBR、EPDM、氟橡胶或硅橡胶，阀杆填料一般为柔性石墨或O形圈组合结构，兼顾密封与启闭灵活性。凸耳孔距按GB/T12221、API 609或ANSI B16.5等标准加工，与对夹式蝶阀常用孔距系列兼容，安装时需配专用垫片并均匀紧固螺栓，确保阀体与法兰贴合。对于含颗粒或磨损性介质，应核对密封材料硬度与耐磨性，必要时选用硬化蝶板或专用阀座结构。

产品参数

适用工况

江苏泰科流体控制阀门有限公司Trekre & Tekron中外合资阀门提供的D372X蜗轮凸耳式软密封蝶阀，可用于楼宇供水、中央空调冷冻水与冷却水系统、污水处理沉淀池管路、消防末端控制及工业自动化产线流体切换。凸耳式连接便于在泵前、过滤器前后设置检修阀，减少系统排空与重新对中工作量。产品双向密封，安装时一般不受介质流向限制。选型时建议提供介质名称、设计温度、设计压力、管道法兰标准、凸耳孔距、操作频率及安装空间要求，以便核对蜗轮箱扭矩、阀体材质与结构尺寸，使阀门与现场运行条件匹配。

对于需要耐腐蚀或卫生要求的场合，可选用不锈钢阀体配合EPDM或食品级密封材料；含泥沙介质应关注阀座耐磨性与冲洗条件。需要远程监控时，可在蜗轮箱基础上加装电动装置，实现开关量控制与位置反馈。常规供货可按项目要求提供球墨铸铁或不锈钢阀体配置，并配合相应压力等级凸耳安装，便于在新建或改造管线中直接投入使用。

安装前应核对凸耳孔距、法兰规格、密封垫片及螺栓规格，确保阀体与管道同轴、夹紧力均匀；蜗轮箱润滑脂应定期检查补充。调试阶段可先缓慢操作手轮检查蝶板动作是否顺畅，确认全关位置密封无渗漏后再投入运行。日常维护应定期检查密封泄漏、蜗轮箱温升及手操机构状态，必要时更换阀座密封圈或填料，以保障长期稳定运行。凸耳式蝶阀在需要单侧拆卸管件的场合，可显著缩短检修停机时间，是低压常温流体管路中兼顾切断可靠性与维护便利性的常用选型方案之一。
