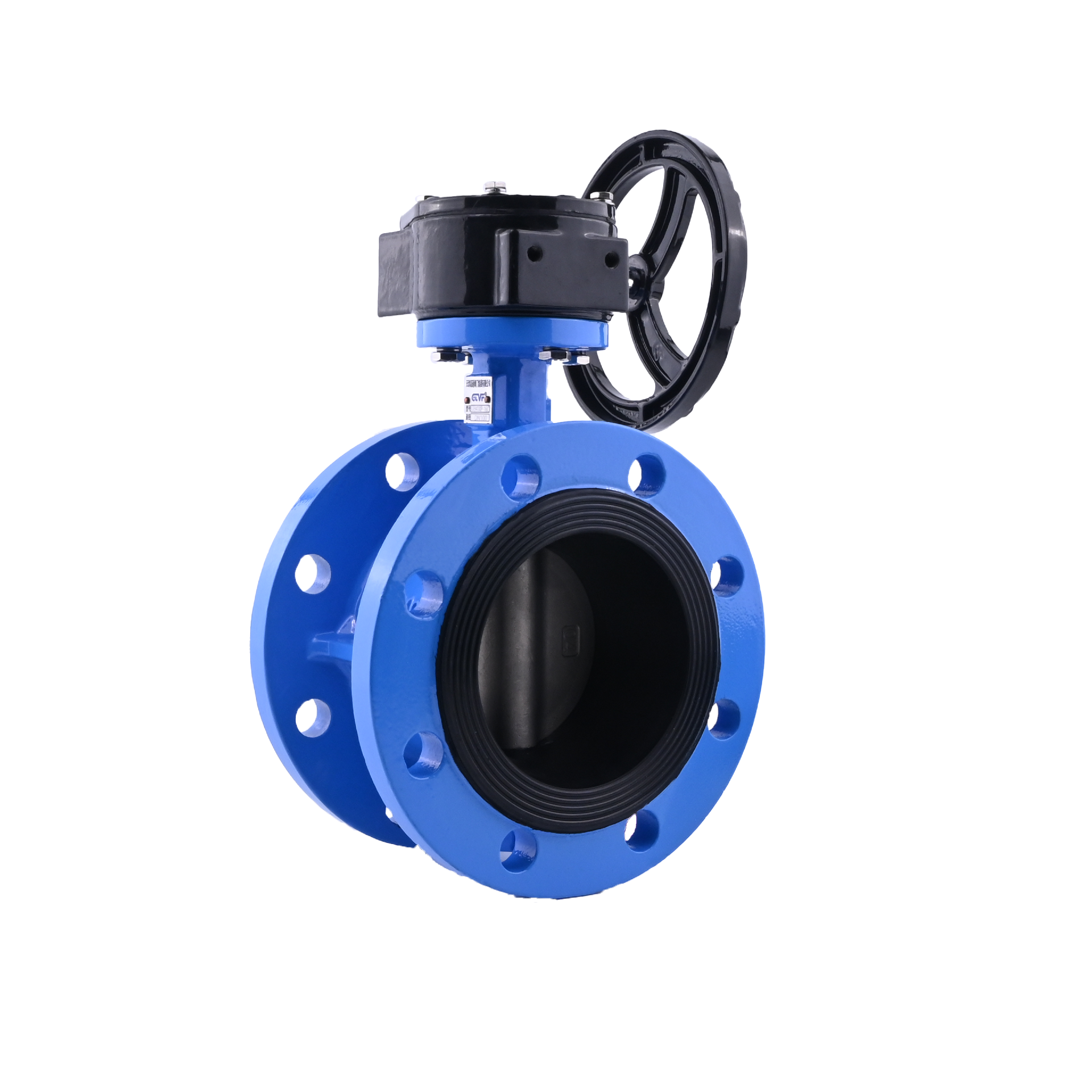

D343J蜗轮法兰衬胶蝶阀-球墨铸铁/NBR衬胶

产品参数

D343J蜗轮法兰衬胶蝶阀

D343J蜗轮法兰衬胶蝶阀适用于市政给排水、污水处理、建筑暖通、电厂循环水及含少量固体颗粒的浆液管路，可对清水、污水、弱腐蚀性流体及含泥砂介质实现可靠切断或流量调节。阀门采用双法兰式连接，阀体两端带法兰突缘，通过螺栓与管道法兰直接对接，连接刚性好、受力均匀，适合较大口径或需要承受一定管道载荷的工业与市政管线。蜗轮传动机构通过手轮驱动蜗杆带动阀杆及蝶板完成90°旋转启闭，操作省力、自锁性好，适合中大口径现场手动操作与日常巡检维护。

结构与驱动

阀门由法兰式阀体、衬胶蝶板、衬胶阀座、阀杆、填料函及蜗轮箱组成。法兰连接按GB/T 12238、API 609、HG/T 20592等标准设计，可与国标、美标法兰管道配套安装。蝶板与阀座采用中线衬胶结构，阀体流道内表面、蝶板工作面及阀座密封圈均由NBR、EPDM或天然橡胶整体衬覆，介质主要与橡胶衬层接触，阀体金属骨架起承压与结构支撑作用。关闭时蝶板与阀座橡胶贴合形成密封比压，可满足一般给排水及污水管路的切断要求。蜗轮箱采用蜗轮蜗杆减速传动，输出扭矩大、传动平稳，手轮操作方便，便于在泵房、阀门井及管廊夹层等空间受限场合使用。

材质与密封

阀体常用球墨铸铁QT450-10、HT250或WCB铸钢，内腔及过流部件采用NBR、EPDM、丁苯橡胶或氯丁橡胶衬胶，衬胶厚度与硫化工艺按介质温度、酸碱度及磨损性确认。蝶板骨架可为球墨铸铁或不锈钢，外覆橡胶层与阀座密封圈配合形成软密封副；阀杆采用2Cr13或不锈钢，配橡胶轴套或防护结构，防止介质沿阀杆外漏。填料函可采用V型橡胶填料或组合密封结构，兼顾耐介质侵蚀与启闭灵活性。法兰密封面型式可按项目要求选用突面（RF）或平面（FF），安装时应选用与管道法兰匹配的垫片与紧固件。对于含固体颗粒或冲刷性介质，应核对橡胶材料耐磨性与耐臭氧老化性能，必要时选用更高等级胶料或加厚衬胶层。

适用工况

江苏泰科流体控制阀门有限公司Trekre & Tekron中外合资阀门提供的D343J蜗轮法兰衬胶蝶阀，可用于城市供水泵站、污水处理厂生化池进出口、建筑空调冷冻水系统、工业循环冷却水、造纸白水及矿山尾矿浆输送等场合。与对夹式衬胶蝶阀相比，法兰连接在较大口径管路上具有更好的结构稳定性，便于承受管道热胀冷缩与振动载荷；与衬氟蝶阀相比，衬胶结构在清水、污水及弱腐蚀性介质工况下具有较好的弹性密封与成本优势。产品双向密封，安装时一般不受介质流向限制。选型时建议提供介质成分、固体含量、设计温度、设计压力、管道法兰标准及安装空间要求，以便核对阀体材质、衬胶材料、口径与压力等级，使阀门与现场工况匹配。

对于含油污水或间歇性化学介质，应重点确认橡胶耐油性与耐化学性能；需要频繁启闭的场合，应关注阀杆密封耐磨性与蜗轮润滑状态。常规供货可按项目要求提供球墨铸铁或铸钢阀体配置，并配合相应法兰垫片与紧固件，便于在新建或技改管线中直接投入使用。安装前应核对法兰规格、螺栓孔距、垫片类型与管道同轴度，确保阀体受力均匀；衬胶阀门不宜采用焊接方式与管道连接，避免高温损伤橡胶层。法兰螺栓应按对角顺序分次均匀紧固，防止阀体变形影响密封性能。

调试阶段应缓慢操作手轮，检查启闭是否顺畅、关闭后有无内漏；长期停用或检修后，应检查蜗轮箱润滑与阀杆密封状态。日常维护应关注橡胶衬层有无鼓包、龟裂、剥落或冲刷损伤，发现异常应及时停机检修或更换密封件，以保障在给排水及污水环境下的长期稳定运行。如需备品备件，可单独订购阀座橡胶圈、蝶板组件及填料组，便于现场快速更换，缩短停产检修时间。

本产品属于蝶阀系列；如需确认口径、压力、材质与驱动方式，请参考阀门技术资料。
