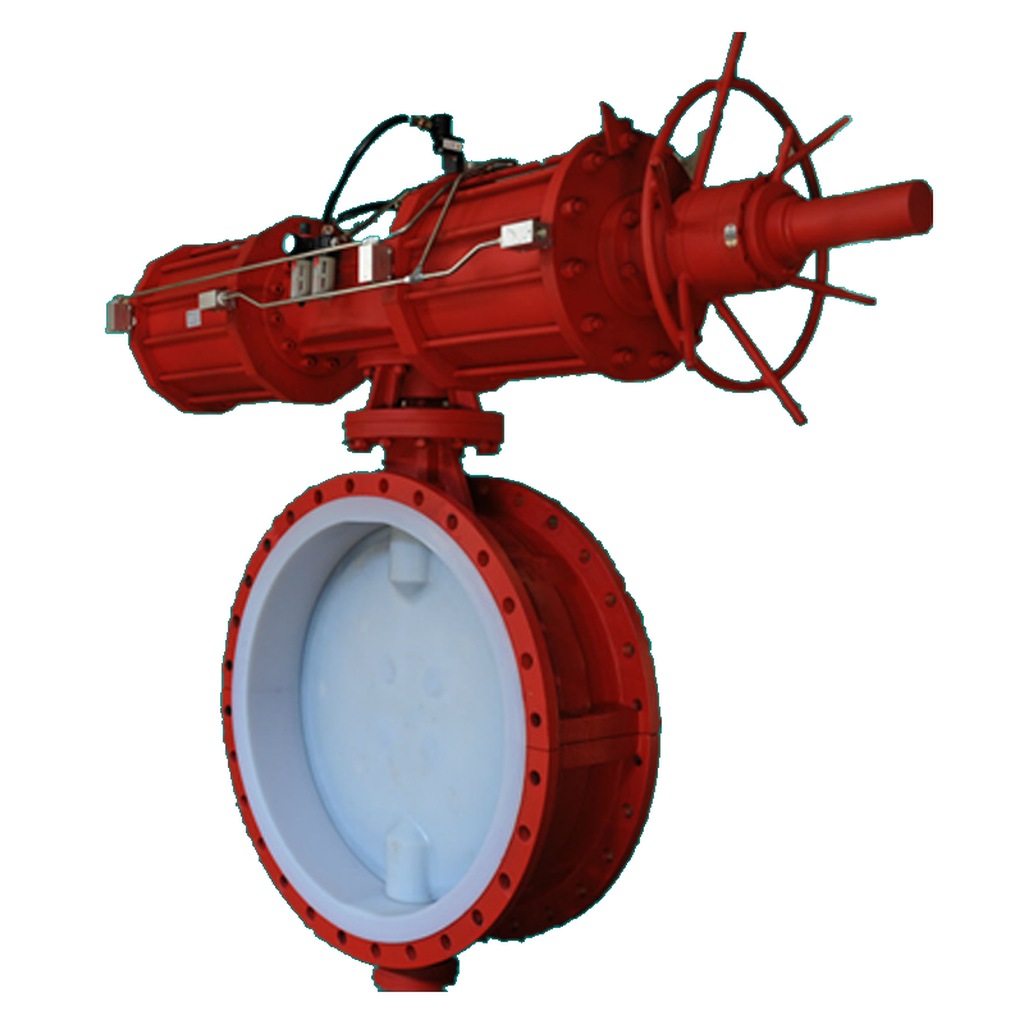

D641J气动法兰衬胶蝶阀-球墨铸铁/NBR衬胶

结构形式：法兰式衬胶气动蝶阀   公称通径：DN50-DN1200   压力等级：PN10-PN16   阀体材质：球墨铸铁、WCB、不锈钢+NBR衬胶   驱动方式：气动执行机构

D641J气动法兰衬胶蝶阀

D641J气动法兰衬胶蝶阀适用于市政给排水、污水处理、造纸漂洗、食品酿造及含弱酸弱碱介质的工业管路，可对清水、污水、浆液及一般腐蚀性流体实现可靠切断或流量调节。阀门采用法兰式连接，阀体两端带法兰突缘，通过螺栓与管道法兰直接对接，连接刚性好、受力均匀，适合较大口径或需要承受一定管道载荷的场合。气动执行机构通过压缩空气驱动活塞或拨叉带动阀杆及蝶板完成90°旋转启闭，响应速度快，适合自动化控制系统与远程操作场合。

结构与驱动

阀门由法兰式阀体、衬胶蝶板、衬胶阀座、阀杆、填料函及气动执行器组成。法兰连接按GB/T12238、API 609、HG/T20592等标准设计，可与国标、美标法兰管道配套安装。蝶板与阀座采用中线衬胶结构，阀体流道、蝶板表面及阀座密封面均由NBR、EPDM或天然橡胶等弹性材料整体衬覆，介质仅与衬胶层接触，阀体金属骨架起承压与结构支撑作用。关闭时蝶板与阀座衬胶贴合形成严密密封，可满足一般腐蚀性介质及含颗粒浆液管路的切断要求。气动执行器可选用双作用或单作用结构，配过滤减压阀、电磁阀及限位开关，实现就地或远程联锁控制。

材质与密封

阀体常用球墨铸铁QT450、WCB铸钢或CF8/CF8M不锈钢，内腔及过流部件采用NBR、EPDM、天然橡胶或氯丁橡胶衬胶，衬胶厚度与硫化工艺按介质温度、浓度及磨损性确认。蝶板与阀座衬胶可一体成型或分体压紧结构，阀杆采用不锈钢并配橡胶轴套或防护结构，防止介质沿阀杆外漏。填料函可采用V型橡胶填料或组合密封结构，兼顾耐腐蚀与启闭灵活性。法兰密封面可配橡胶垫片或金属缠绕垫，安装时应核对法兰突缘规格、螺栓孔距与紧固件等级。对于含固体颗粒或冲刷性介质，应核对衬胶材料耐磨性与耐化学性能，必要时选用更高等级橡胶配方。

产品参数

适用工况

江苏泰科流体控制阀门有限公司Trekre & Tekron中外合资阀门提供的D641J气动法兰衬胶蝶阀，可用于自来水厂配水管网、污水处理厂生化池进出口、造纸白水回收系统、食品发酵配料管路、电厂脱硫浆液输送及楼宇暖通补水系统等场合。法兰连接便于在需要单独拆卸阀门而不影响另一侧管段的检修工况中使用。产品双向密封，安装时一般不受介质流向限制。选型时建议提供介质成分、浓度、设计温度、设计压力、管道法兰标准、气源压力及控制信号要求，以便核对阀体材质、衬胶材料、口径、压力等级与执行器规格，使阀门与现场工况匹配。

对于含砂砾或纤维较多的介质，应重点确认衬胶耐磨性与蝶板启闭力矩；需要频繁动作或快速切断的场合，应关注气动执行器开关时间、电磁阀响应及气源处理单元配置。常规供货可按项目要求提供球墨铸铁或不锈钢阀体配置，并配合过滤减压阀、电磁阀、限位开关等附件，便于在新建或技改管线中接入DCS/PLC控制系统。安装前应核对法兰突缘规格、螺栓孔距、垫片类型与管道对中情况，确保阀体与管道同轴、法兰面平行、受力均匀；衬胶阀门不宜采用焊接方式与管道连接，避免高温损伤衬胶层。

调试阶段应在气源压力稳定后缓慢操作，检查启闭是否顺畅、关闭后有无内漏及限位信号反馈是否正确；长期停用或检修后，应检查执行器润滑、气缸密封与阀杆填料状态。日常维护应关注衬胶有无鼓包、龟裂、脱落或冲刷损伤，发现异常应及时停机检修或更换密封件，以保障在给排水及一般腐蚀性环境下的长期稳定运行。气动管路应定期排水排污，防止冷凝水进入气缸影响动作可靠性。

选型参数（常用可选范围）

上表是常用可选组合，不是单一出厂配置。请按介质、温度、压力、通径、连接标准、气源参数与驱动方式在订单或技术协议中确认。本产品属于蝶阀系列；如需确认口径、压力、材质与执行器配置，请参考阀门技术资料或与厂家技术部门沟通。

衬胶材料与多阀种选型见衬胶阀门；衬里材料总览见衬里阀门。
