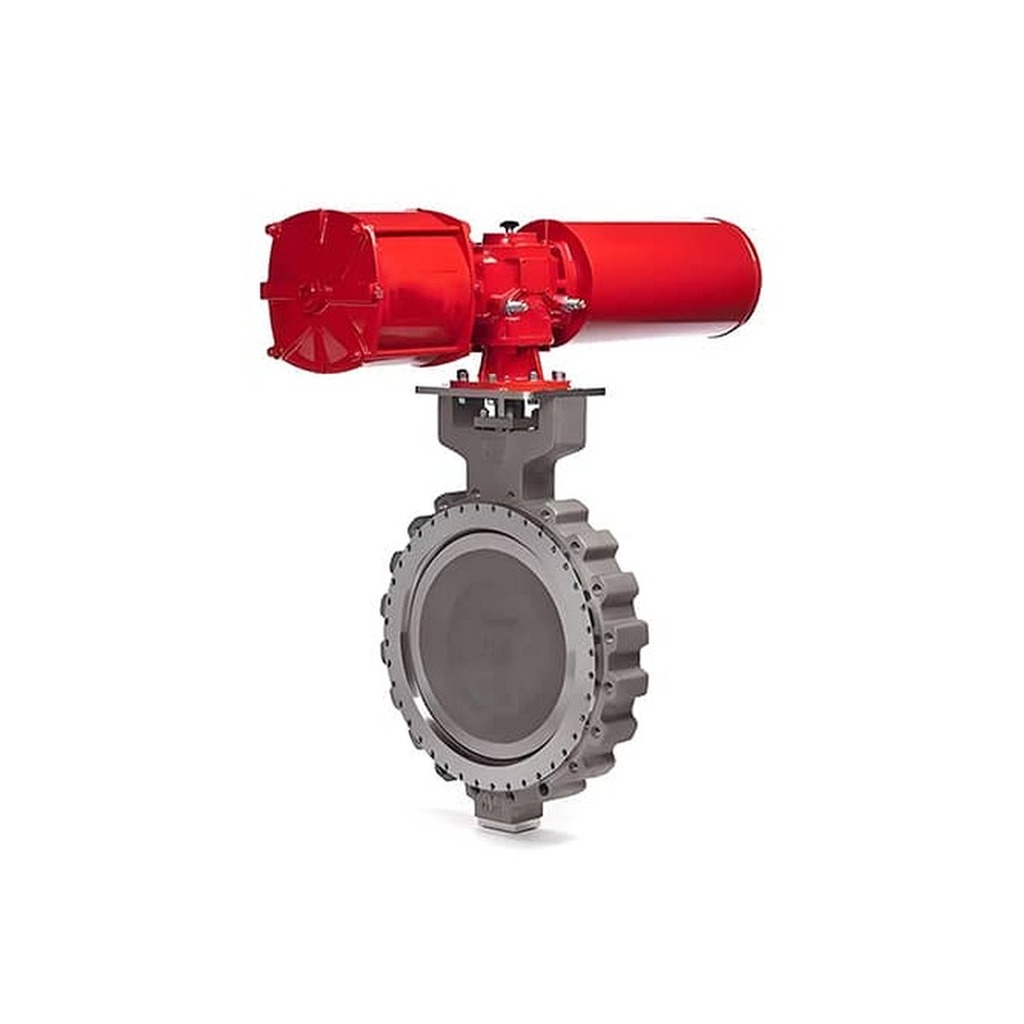

D643X气动凸耳式软密封蝶阀-球墨铸铁/不锈钢板

结构形式：凸耳式软密封气动蝶阀   公称通径：DN50-DN1200   压力等级：PN10/PN16   阀体材质：球墨铸铁、WCB   驱动方式：气动执行器

D643X气动凸耳式软密封蝶阀

D643X气动凸耳式软密封蝶阀适用于化工、水处理、暖通空调、市政给排水及一般工业管路，可对清水、污水、空气及多种常温流体实现快速切断或流量调节。阀门采用凸耳式（支耳式）连接，阀体两侧设有带螺栓孔的凸耳，可与管道法兰分别紧固，便于单侧拆卸检修与管路末端维护，安装稳定性优于普通对夹结构。气动执行器通过压缩空气驱动阀杆及蝶板完成90°旋转启闭，响应速度快，适合需要远程控制、频繁动作或不宜现场长时间手动操作的场合。

结构与驱动

阀门由凸耳式阀体、软密封蝶板、弹性阀座、阀杆、填料函及气动执行机构组成。凸耳连接按GB/T 12238、API 609、HG/T 20592等标准设计，支耳螺栓孔型式可与国标、美标法兰管路配套。蝶板与阀座采用中线软密封结构，阀座常用EPDM、NBR、硅橡胶或氟橡胶等弹性材料，关闭时蝶板与阀座贴合形成密封比压，可满足一般水、气及弱腐蚀性介质管路的切断要求。气动执行器可选双作用或单作用（弹簧复位）结构，配套过滤减压阀、电磁阀、限位开关或定位器等附件后，可实现就地开关、远程信号反馈或比例调节。执行器输出扭矩按阀门口径与管路压差配置，气源压力通常按0.4-0.7MPa核对。

材质与密封

阀体常用球墨铸铁QT450-10、HT250或WCB铸钢，过流通道可按工况做内衬或喷涂防护。蝶板骨架可为球墨铸铁、WCB或304、316不锈钢，工作面与阀座弹性密封圈配合形成软密封副；阀座可为整体式、可更换式或镶嵌式结构，便于现场维护。阀杆采用2Cr13、304或316不锈钢，配橡胶轴套或组合密封结构，防止介质沿阀杆外漏。填料函可采用V型橡胶填料、石墨组合填料或O型圈结构。凸耳螺栓规格与数量按口径与压力等级配置，安装时应确认两侧法兰螺栓规格一致，并选用与管道匹配的垫片与紧固件。对于含固体颗粒或冲刷性介质，应核对阀座材料耐磨性与耐化学性能，必要时选用更高等级胶料或加强流道过渡设计。

产品参数

适用工况

D643X气动凸耳式软密封蝶阀常用于水处理厂进出水管道、空调冷冻水系统、消防给水、造纸漂白液输送及一般化工辅料管路。凸耳结构便于在需要单侧盲板或设备检修时拆卸阀体一侧法兰而不影响另一侧管路，适合泵房、管廊末端及设备进出口安装。气动驱动便于与PLC、DCS或现场电磁阀联锁，实现远程启闭与故障复位。选型时应确认介质温度是否超出阀座材料适用范围，并核对执行器气源接口、控制信号及防爆区域要求。江苏泰科流体控制阀门有限公司Trekre & Tekron中外合资阀门可按项目提供口径、压力、材质与附件配置清单。

安装与维护要点

安装前核对阀门流向标识、凸耳螺栓孔距与管道法兰规格，确认气动执行器气源接口方向便于接管。阀门应处于关闭或半开位置吊装，避免损伤密封面。紧固螺栓应对称均匀施力，防止阀体变形影响密封。系统试压后检查阀杆填料及执行器排气是否正常。日常维护包括检查气源三联件排水、限位开关动作及阀座密封面磨损情况，必要时更换阀座密封圈。长期停用时可手动操作执行器手轮确认阀板活动灵活。

常见问题

凸耳式与对夹式有何区别？凸耳式阀体两侧有独立螺栓孔，可单侧拆下阀体检修；对夹式依靠两侧法兰夹紧，结构更紧凑但单侧维护不便。管路末端或需频繁单侧检修时，凸耳式更便于施工。

单作用与双作用气动执行器如何选？双作用需两侧供气换向，适合一般开关控制；单作用失气时弹簧复位，适合故障安全关断或开位要求的场合，具体按工艺联锁逻辑确认。

软密封凸耳蝶阀能否用于蒸汽？常温软密封结构一般不用于高温蒸汽，蒸汽工况应核对温度并选用金属硬密封或专用耐温阀座结构。

沟通清单

询盘或技术核对时，建议提供：介质名称与浓度、设计温度、设计压力、公称通径、连接标准与凸耳孔距、阀体与阀座材质、气源压力、单作用/双作用、是否需要限位开关或定位器、安装位置（室内/室外/防爆区）及数量。泄漏等级以订货技术协议与出厂试验报告为准。
