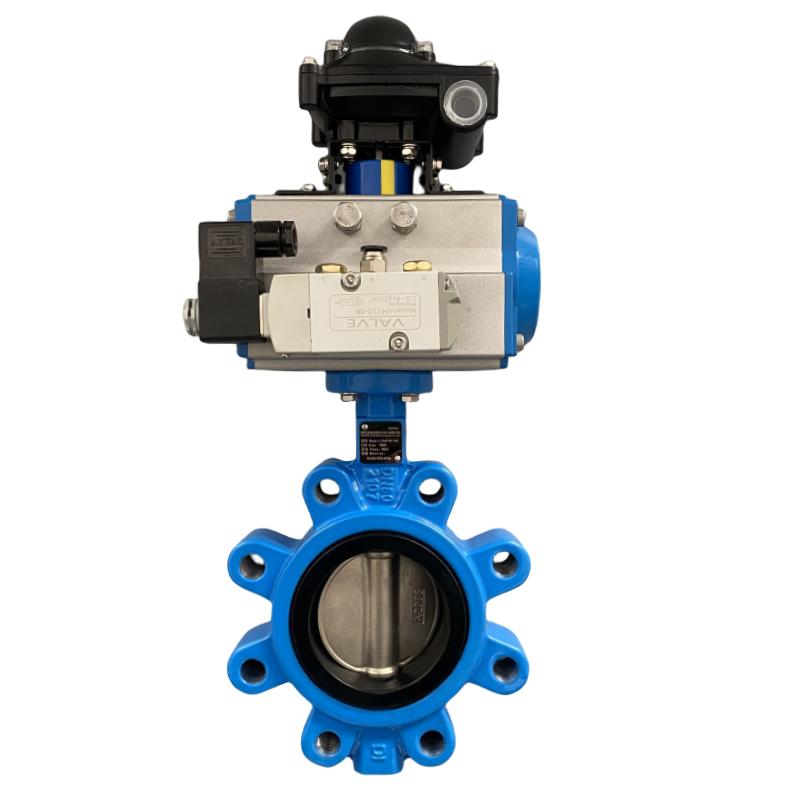

LTD671X气动凸耳式蝶阀是一种广泛应用于工业管道系统的流体控制设备，其设计融合了气动执行机构与凸耳式蝶阀的结构特点，在石油、化工、电力、水处理等领域发挥着重要作用。该阀门通过压缩空气驱动执行机构，实现阀板的快速启闭，具备高效、可靠的特点。
结构设计
LTD671X气动凸耳式蝶阀采用凸耳式阀体设计，阀体两侧设有凸耳螺栓孔，便于通过螺栓与管道法兰连接。阀板采用中线对称结构，与阀座形成密封面，确保介质流动时的密封性能。阀座材料可根据工况选择，如丁腈橡胶、氟橡胶或聚四氟乙烯，以适应不同温度、压力及腐蚀性介质的需求。执行机构通常为双作用或单作用气缸，通过电磁阀控制气源，实现阀板的90度旋转启闭。
工作原理
阀门工作时，压缩空气进入执行机构的气缸，推动活塞运动，带动阀杆旋转，从而驱动阀板开启或关闭。阀板开启时，介质可自由通过；关闭时，阀板与阀座紧密贴合，阻断介质流动。气动执行机构响应速度快，可配合定位器实现流量调节，满足自动化控制需求。
性能特点
密封性能：阀座采用弹性材料，在阀板关闭时形成双重密封，有效防止介质泄漏。
操作便捷：气动驱动方式支持远程控制，减少人工操作强度，同时可集成到PLC或DCS系统中实现自动化管理。
结构紧凑：凸耳式设计简化了安装流程，阀体重量轻，占用空间小，适用于空间受限的管道布局。
耐腐蚀性：阀体和阀板材料可选不锈钢、碳钢或特殊合金，适应酸性、碱性或高温介质环境。
维护简便：阀板与阀座采用模块化设计，拆卸更换方便，降低了维护成本。
应用场景
LTD671X气动凸耳式蝶阀适用于多种工业场景，如：
石油化工：用于原油、天然气、化工原料的输送控制。
水处理：在污水处理厂中调节水流，控制沉淀池或过滤系统的进出水。
电力行业：用于冷却水系统、锅炉给水等环节的流量调节。
食品医药：符合卫生标准的阀门设计，适用于无菌生产环境。
选型建议
选择LTD671X气动凸耳式蝶阀时，需考虑以下因素：
介质特性：包括温度、压力、腐蚀性及颗粒物含量。
控制要求：根据自动化需求选择单作用或双作用执行机构。
连接方式：确认管道法兰标准（如ANSI、DIN或GB），确保兼容性。
环境条件：户外或潮湿环境需选择防护等级较高的执行机构。
LTD671X气动凸耳式蝶阀凭借其结构优势与性能稳定性，成为工业流体控制领域的优选设备，为管道系统的高效运行提供了可靠保障。
