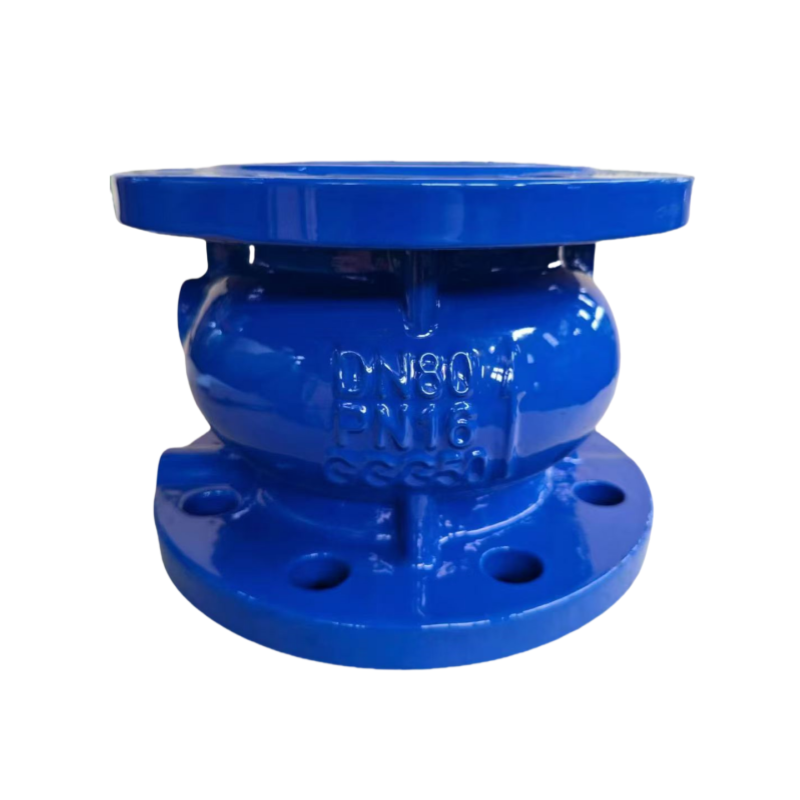

德标DIN球墨铸铁GGG50消声止回阀

消声止回阀技术解析

消声止回阀是流体控制系统中防止介质逆流的自动化装置，其核心功能在于通过阀瓣的快速启闭实现单向流动控制，同时优化结构设计以降低运行噪声。该阀门适用于给排水、暖通空调等系统，能有效避免水锤效应导致的管道振动和设备损坏。

一、结构设计

阀瓣机构：采用弹簧加载式升降结构，阀瓣通过中心轴导向实现直线运动，关闭行程缩短至公称通径的1/4，显著减少水锤冲击时间。

密封组件：阀座常配置橡胶软密封圈或金属硬密封，确保关闭时无泄漏。部分型号采用空心薄壳阀瓣设计，惯性降低40%，进一步减少冲击噪声。

流道优化：阀体内腔采用流线型设计，局部水头损失较传统结构降低约1/3，流体阻力更小。

二、工作原理

正向流动：介质压力顶开阀瓣，通道全开时流体阻力极小。

反向流动：阀瓣在弹簧预紧力与介质回流压力作用下快速闭合，关闭时间较普通止回阀缩短30%，有效抑制水锤产生。

三、性能特点

低噪声：通过轻量化阀瓣、弹簧加速关闭及流道优化三重机制实现降噪。

高可靠性：阀瓣导向结构确保垂直/水平安装均运行稳定，寿命可达10万次启闭以上。

节能性：流阻系数低（约0.15-0.3），长期运行能耗较传统阀门降低15%-20%。

四、适用场景

建筑给排水：高层建筑水泵出口，防止停泵时水锤损坏管道。

工业系统：化工、电力等领域的腐蚀性介质管路（需选配耐蚀材质）。

消防系统：快速关闭特性可保障管网压力稳定。
