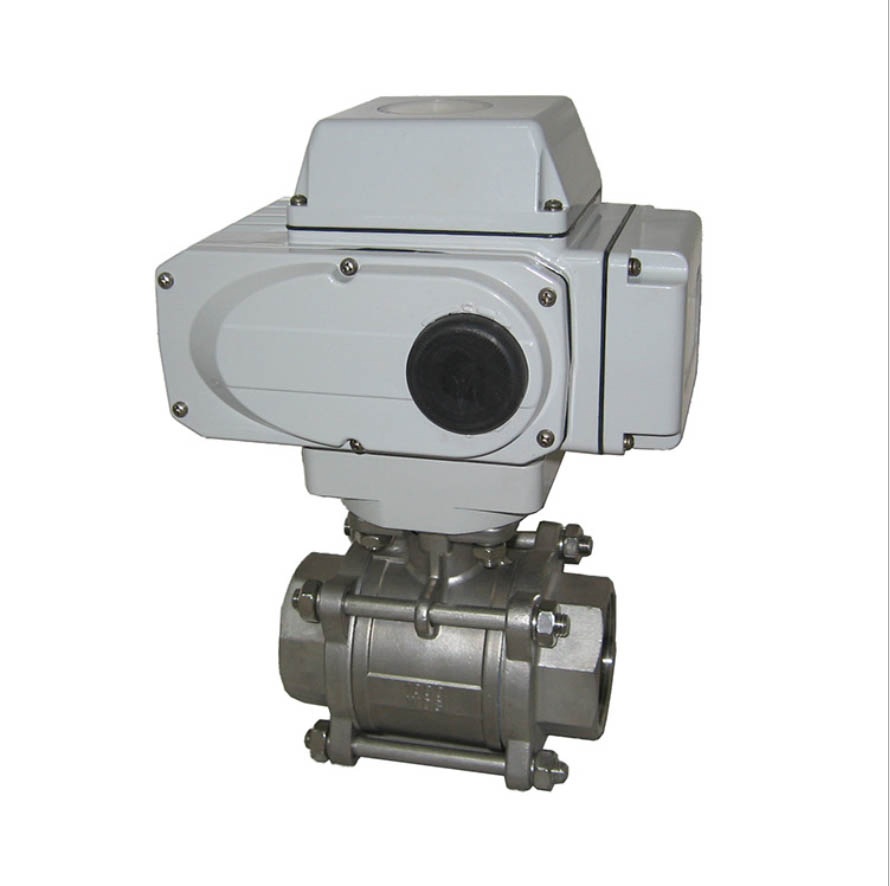

Q911F电动内螺纹不锈钢球阀

产品概述

Q911F电动内螺纹不锈钢球阀由三片式不锈钢球阀、电动执行机构、连接支架和联轴器组成，主要用于小口径工业管路的远程开关、切断与联锁。执行机构带动球体作0～90°回转，使球体通孔与管道方向重合或垂直。阀门全开时流道接近直通，局部阻力较小，适合水、压缩空气、油品以及与不锈钢和密封材料相容的工艺介质。

结构形式

阀体采用三片式螺栓连接结构，两端为内螺纹接口，中体容纳球体和阀座。阀杆设置防吹出结构，并通过填料与压盖控制外漏。三片式阀体便于在设备检修时拆出中段，但拆装前必须确认系统已经泄压和排空。电动执行机构通过ISO安装平台或支架与阀杆连接，安装方向可结合电缆走向和现场维护空间确定。

口径与压力范围

常用公称通径为DN15～DN100，压力等级可覆盖PN10～PN40，螺纹可按Rc、G、NPT等标准加工。选型时应同时确认管路螺纹制式、有效旋合长度和密封方法，避免不同牙型强行装配。执行机构扭矩需根据最大工作压差、介质黏度、阀座材料、启闭频率和安全系数计算，不能只按公称通径直接套用。

材质与密封

阀体可选CF8、CF8M或项目指定不锈钢，球体和阀杆常用304、316或316L。阀座可选PTFE或增强PTFE，适合常温水、空气、油品和部分弱腐蚀介质。对于高温、强氧化性、含硬颗粒或易结晶介质，应重新核对材料相容性、温压曲线和阀腔滞留风险，必要时采用专用硬密封或冲洗结构。

电动驱动与控制

执行机构可配置AC220V、AC380V、DC24V等电源，控制形式包括开关型、带无源触点反馈型和智能调节型。开关型用于全开与全关，智能型可接收4～20mA或0～10V信号并反馈连续阀位。潮湿、户外或防爆区域应在订货时确认防护等级、防爆等级、电缆接口和加热防凝露配置。

产品特点

该阀采用四分之一回转动作，启闭行程短，便于与PLC、DCS或设备控制柜组成联锁。全通径流道有利于降低压力损失，三片式结构方便维护，内螺纹连接适合空间有限的小口径设备。主要功能为开关和切断，也可在完成流量与压差核算后进行分段或一般调节，但不宜将普通软密封结构长期用于高压差小开度节流。

适用工况与行业

产品可用于水处理设备、空压系统、暖通支路、清洗装置、食品设备公用工程以及一般化工辅助管线。若介质具有可燃、有毒、强腐蚀、高温或易凝固特性，应明确介质组分、正常与异常温度、最大压差和故障安全位置，并按项目规范选择密封、执行机构和电气防护。

产品参数

安装与维护

安装前核对型号、螺纹、压力、电源和控制信号，清除管内焊渣与杂物。拧紧管件时应使用阀体六角部位承力，避免执行机构和支架承受管道扭矩。调试时检查全开、全关位置、反馈信号及手电动切换。运行期间定期检查填料、电缆接口、紧固件和启闭时间，发现扭矩异常时应先排查阀腔异物，不得盲目放大执行机构输出。

Q911F选型问答

问：三片式结构适合哪些维护场景？
答：阀体中段可在管路连接端保留的情况下拆出，适合需要定期检查阀座、球体或清洗流道的小口径装置；检修前仍须泄压、排空并切断电源。
问：能否长期用于小开度节流？
答：常规软密封球阀以开关和切断为主，持续小开度会提高阀座冲刷风险；若需连续调节，应核算压差、流量特性并选配调节型执行机构。
