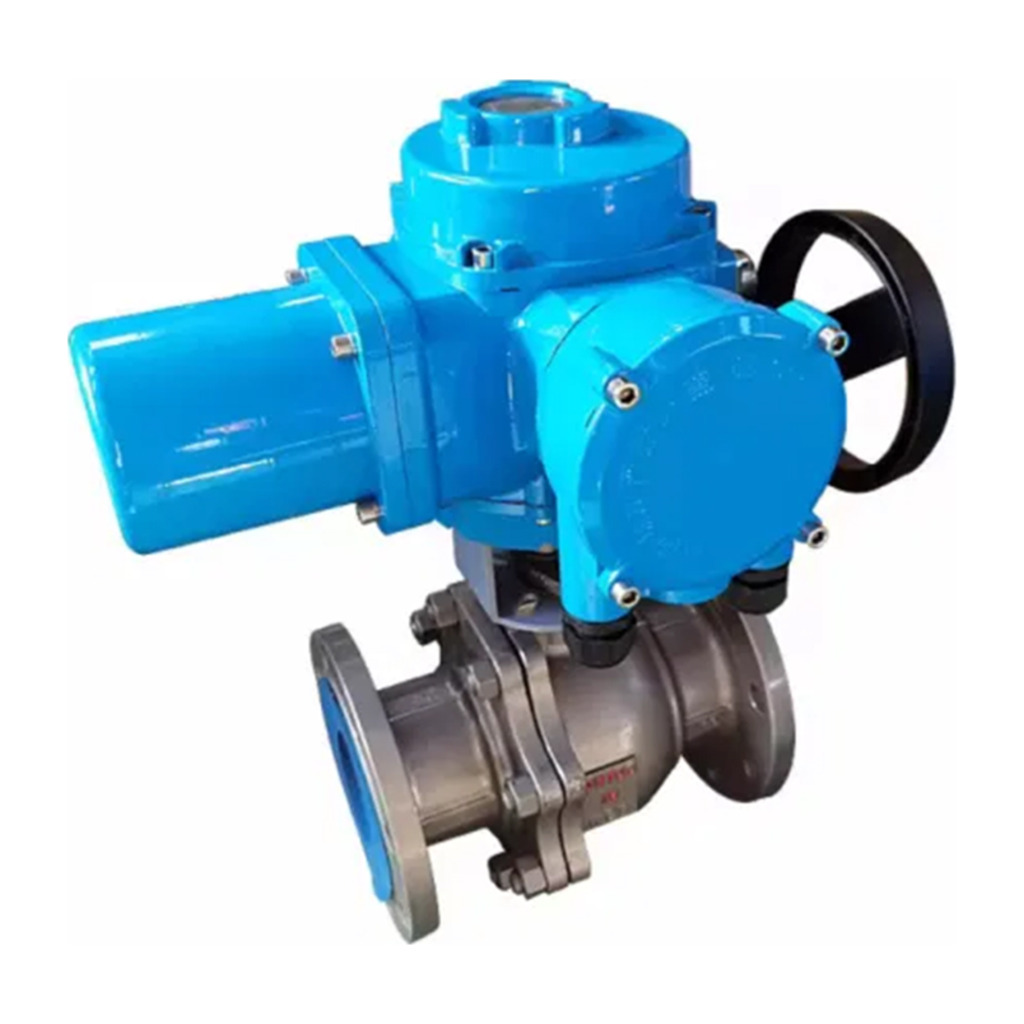

Q941F-40C电动法兰球阀

产品概述

Q941F-40C电动法兰软密封球阀由法兰式球阀本体、电动执行机构、连接支架及联轴器组成，主要用于工业管路中介质的远程开关、切断和联锁控制。执行机构接收电源及控制信号后带动阀杆作0～90°角行程转动，使球体通孔与管道方向重合或垂直，从而完成开启和关闭。产品流道通畅、启闭行程短，适合水、空气、油品以及与阀体和密封材料相容的工艺介质。

结构形式

阀体可采用两片式或三片式结构，两端法兰与管道连接，球体采用全通径或缩径流道。阀杆与球体可靠配合，阀杆部位设置防吹出结构、填料和压盖，降低管路压力作用下阀杆外移的风险。软密封阀座从两侧支承球体，关闭时依靠阀座预紧和介质压力形成密封接触。电动执行机构通过标准支架安装在阀体上方，联轴器传递转矩，现场可根据维护空间选择安装方向。

口径与压力范围

Q941F-40C按本型号的PN40压力等级和WCB铸钢阀体配置确认。实际允许工作压力应结合设计温度、阀座、连接结构和压力温度额定值核对，不能把PN40理解为全部温度下均允许4MPa。口径、法兰尺寸和结构长度按所选产品图纸确认，执行器按最大工作压差、阀座、介质及启闭频率核算。

材质与密封

本型号阀体按WCB铸钢配置，球体、阀杆、阀座及填料的具体材料需按实际图纸和介质条件分别确认。PTFE、增强PTFE或其它阀座为不同材料方案，不能由型号名称推定全部规格的统一允许温度。

电动驱动与控制

执行机构可配置AC220V、AC380V或DC24V电源，控制形式包括开关型、无源触点反馈型和智能调节型。开关型用于全开与全关控制，可输出开到位、关到位信号；智能型可接收4～20mA、0～10V等信号，并反馈连续阀位。根据现场环境还可选手动操作机构、过载保护、加热防凝露、防爆外壳和总线通信。电缆接口、防护等级及防爆等级应在订货时确认。

产品特点

球体直通孔在全开位置与管道流向一致，可降低局部阻力；四分之一回转结构便于实现远程开关和快速切断；法兰连接适合固定管路安装和检修；软密封阀座在规定温度、压力和介质条件下具有较好的关闭密封性能。该阀主要承担开关和切断，也可在完成流量特性及压差核算后用于一般调节，但不建议长期在小开度、高流速状态下节流。

适用行业与工况

Q941F-40C电动法兰软密封球阀可用于给排水、污水处理、暖通空调、食品设备公用工程、石油化工辅助系统、电力和一般工业自动化管路，常见位置包括泵组进出口、储罐输送、过滤设备前后和工艺水分配管线。对于含硬质颗粒、高浓度浆料、强腐蚀介质、高温蒸汽或可燃有毒介质，应重新评估阀座、阀体、填料及执行机构等级，并按项目规范选用专用结构。

产品参数

安装与维护

安装前应核对型号、口径、压力等级、法兰标准、执行器电源和控制方式，清除管道内焊渣及杂物。连接法兰时应保持同轴并交叉均匀紧固螺栓，避免外力传递到阀体。调试时检查全开、全关位置以及输入输出信号对应关系，并确认手动、电动切换状态。运行期间定期检查填料、法兰、电缆接口和执行机构紧固件。江苏泰科流体控制阀门有限公司可依据介质、温度、阀前后压力和控制逻辑提供选型建议。

Q941F选型问答

问：电动开关型与智能调节型怎样选择？
答：仅需全开、全关或联锁切断时可选开关型；需要连续阀位控制时选智能调节型，并确认电源、输入信号和反馈方式。
问：软密封球阀能否用于蒸汽？
答：需按蒸汽温度、压力及阀座材料核算，常规PTFE软密封不应直接套用于高温蒸汽工况。
