El nombre no constituye una especificación completa
La expresión «norma estadounidense» no fija por sí sola el material, la clase de presión, las dimensiones de brida ni el actuador. Especifique por separado la función de aislamiento y los requisitos del conjunto.
Principio de funcionamiento

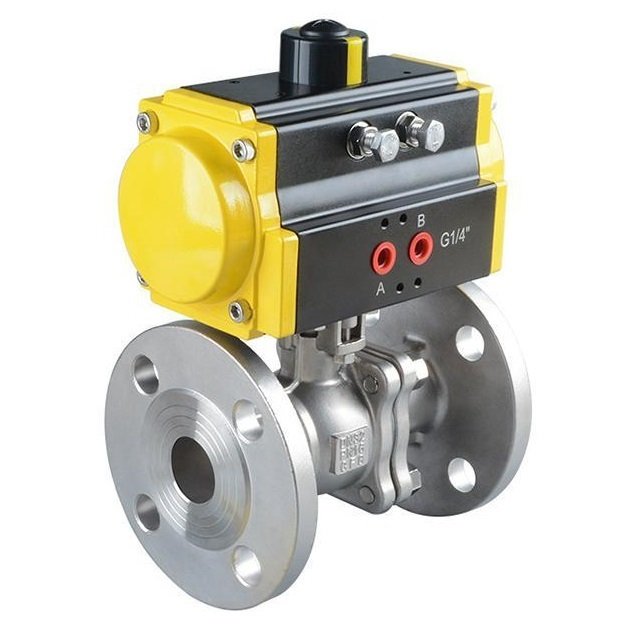

El actuador transforma la energía del aire comprimido en par y mueve el vástago y la bola mediante el acoplamiento. Bola, asientos y sellado del vástago desempeñan funciones diferentes. La posición final y la fuga de cierre se comprueban por separado; una orden enviada no demuestra que la maniobra haya terminado.
Clase y conexiones
Indique normas de diseño, conexión y ensayo, así como sus ediciones aplicables. Un mismo tamaño nominal no garantiza igualdad de taladros, caras de sellado o longitud entre caras. La clase no equivale a una conversión fija de presión; las condiciones admisibles dependen del material, la temperatura y la ejecución.
Materiales mojados y sellos
Detalle cuerpo, bola, vástago, asientos y empaquetadura. No deduzca la compatibilidad química de todos los componentes a partir del material del cuerpo o del nombre comercial. Incluya composición, concentración, impurezas y limpieza, además de presión y temperatura.
Dimensionar el actuador para toda la maniobra
El par de arranque, de recorrido y de cierre puede ser distinto. Considere diferencial, fricción, permanencia y suministro de aire garantizado, respetando los límites del vástago y del acoplamiento. La posición ante pérdida de aire depende de la ejecución y del esquema de control, no del nombre de la válvula.
Accesorios y aceptación
La electroválvula distribuye el aire y los finales de carrera indican posiciones extremas; el control intermedio exige una solución de posicionamiento y retroalimentación adecuada. Defina alimentación, señales y tiempos de maniobra compatibles con el proceso. Antes de cualquier mantenimiento, aplique el procedimiento aprobado de aislamiento y control de energías.
Preguntas frecuentes
¿Toda válvula de bola estadounidense es Class 150?
No. Deben especificarse norma, clase, materiales y condiciones de servicio; la expresión comercial no fija esos datos.
¿Una brida compatible permite reutilizar cualquier actuador?
No. También deben coincidir la interfaz de accionamiento, el par durante toda la maniobra, el suministro de aire y la función requerida ante fallo.
¿Dos válvulas de la misma clase admiten la misma temperatura?
No necesariamente. Compare la combinación de materiales, asientos, empaquetadura y diseño del conjunto mediante sus datos presión–temperatura.
