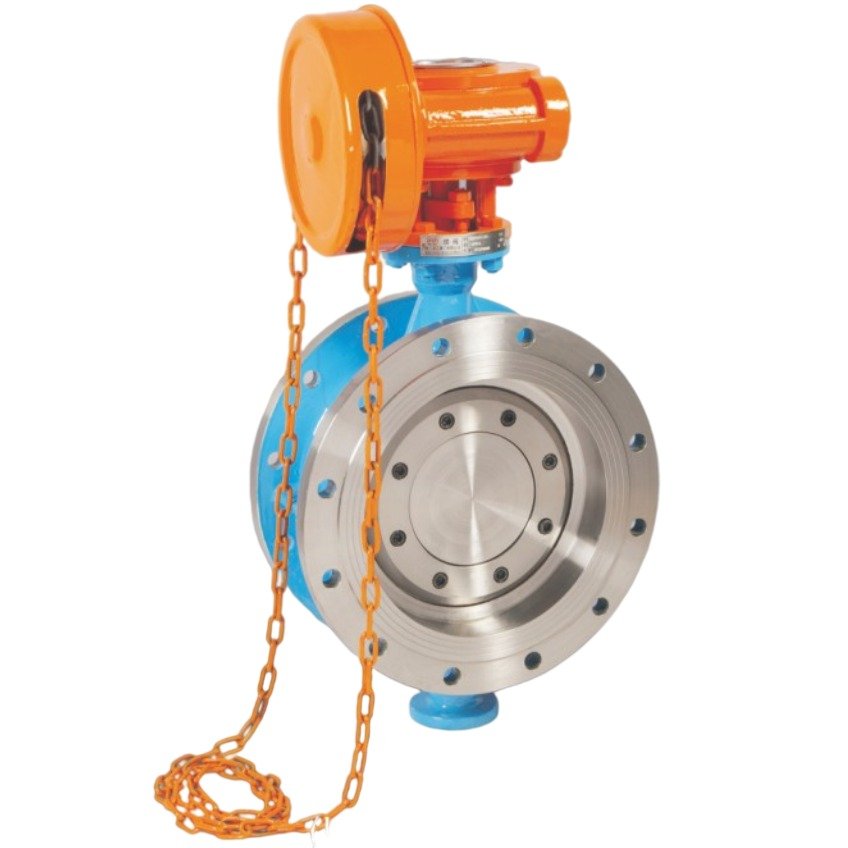

チェーン操作式フランジ形バタフライ弁は、手引きチェーンで操作機構を回して弁体を開閉します。高所の手動操作を補う構成であり、電動や自動制御を意味しません。
選定・取付け・使用上の確認
設置高さだけでなく、作業者の位置、チェーン経路、障害物、配管接続と差圧を提示してください。チェーンホイールは弁の必要トルクに合わせます。全行程、操作方向とディスクの可動空間を確認し、動きが重い場合は無理に力を加えず原因を調べます。整備前に配管を隔離・減圧し、誤操作を防止します。
よくあるご質問
チェーンで自動遠隔閉止できますか？
できません。この構成は人力操作です。自動閉止には別途アクチュエータ、制御と安全機能が必要です。
チェーン長は高さだけで決めますか？
操作位置、経路と障害物も確認し、安全に扱える配置を承認図で決めます。
重いときは強く引けばよいですか？
無理に引かず、差圧、異物、ストッパと伝動部を確認し、整備手順に従ってください。
