構造と材料

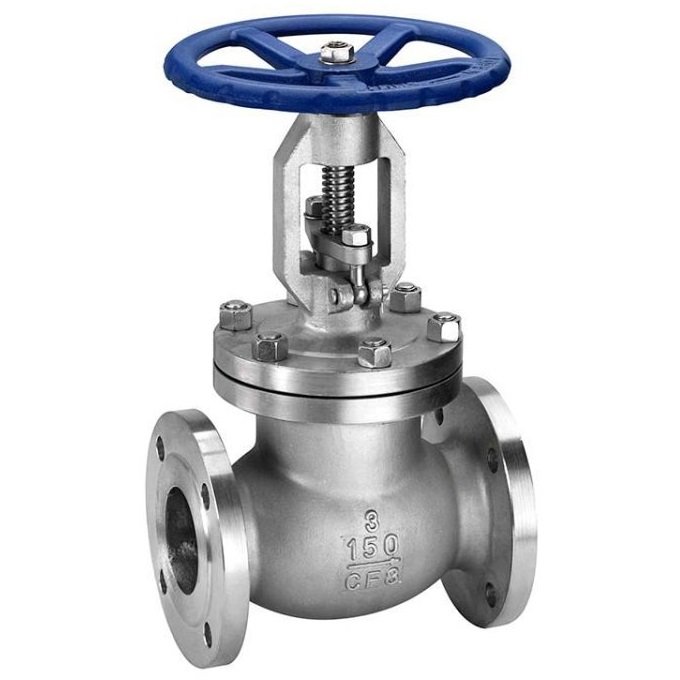

掲載品はClass 150のフランジ形グローブ弁です。ステムが閉鎖部材を弁座に近づけ、または離すことで流路開口を変えます。カタログにはステンレス鋼やWCB等の選択肢がありますが、実際のボディ、弁体、弁座、パッキンと操作機構を供給資料で個別に確認します。
遮断と連続絞り
遮断、時々の絞り、連続制御を区別してください。絞りへの適合はトリム、差圧、流体と運転条件に依存します。名称や手動ハンドルだけでは流量特性、精度、低圧力損失は保証されません。キャビテーション、フラッシングや騒音を個別に評価し、液体金属や放射性媒体への適合を一般化しません。
定格と取付寸法
Class 150は固定圧力でもPNへの直接換算値でもありません。材料と温度に対応した定格を確認し、呼び径、フランジ規格、座面、ボルト穴、面間寸法と開弁時の空間を照合します。流向は現品表示と図面に従い、JIS、ASME、溶接端の寸法を同一仕様へ混在させないでください。
よくある質問
そのまま連続流量制御に使えますか？
名称だけでは判断できません。流量、差圧と制御条件を示し、適したトリムとアクチュエータを確認します。
取付流向はどう決めますか？
実際のボディ表示、供給図面と説明書に従い、既設弁の交換前に確認してください。
Class 300の図面を流用できますか？
圧力クラス、寸法と供給構造が一致することを確認せずに流用することはできません。
技術参考：一般原理であり、本製品の認証ではありません: ASME B16.34
