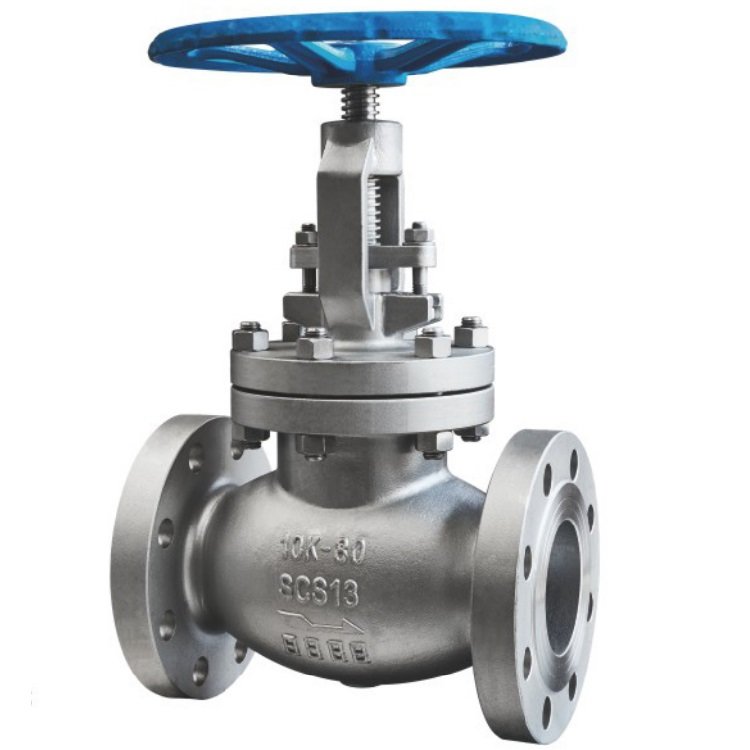

JIS 10 K明棒OS&Y日標フランジ遮断弁

JIS 10 K明棒OS&Y日標フランジ遮断弁

Tag:
製品パラメータ

製品は日標鋳鋼SCPH 2明ロッドフランジ遮断弁に属し、ステンレスSCS 13、ステンレスSCS 14材質を選択することもでき、日標ロッドOS&Y構造に属し、上昇式バルブロッドの一種であり、バルブは全金属材料で密封することもでき、PTFEなどの軟密封材質を使用することもでき、バルブ設計標準はJIS B 2071、対面標準JIS B 2002、フランジ標準JIS B 2220

本製品はカットオフバルブ製品群に属します。口径、圧力、材質、アクチュエータの選定については、バルブ技術資料をご覧ください。

関連製品

このバルブカテゴリの関連製品をご覧ください。

JIS 10 K明棒OS&Y日標フランジ遮断弁 JIS 10 K明棒OS&Y日標フランジ遮断弁 JIS 20 K日標フランジ遮断弁 JIS 20 K日標フランジ遮断弁 ANSI Class 150米標準フランジ遮断弁 ANSI Class 150米標準フランジ遮断弁 ANSI Class 300米標準フランジ遮断弁 ANSI Class 300米標準フランジ遮断弁 ステンレス二重押さえ接続遮断弁 ステンレス二重押さえ接続遮断弁 JIS 10 K日標フランジ遮断弁SCS 13/SCS 14/SCCH 2 JIS 10 K日標フランジ遮断弁SCS 13/SCS 14/SCCH 2
カットオフバルブをすべて見る
Tekron & Trekre

截止弁

01 なぜ截止弁は節流に適しているのに、グリッター弁は適さないのか？
要するに一言で言えば、截止弁は蛇口のようであり、開く大きさに応じて水の量が決まり、正確に調整できる。一方、ガスケット弁はドアのようなもので、開かれるか閉まるかのどちらかだが、半分開けた状態では水流がガスケット面を「切る」ようにしてしまって、シール面が損傷する。
上図は両者の構造の比較を示しており、左側の截止弁の流路はS字型（流体の方向が変化するため、それ自体がストレート原理である）であり、右側のゲートバルブの流路は直通している（流体が曲がらず、ゲートプレートが中央で半開きの状態で衝撃や振動を受けている）。
選型の口決：流体の遮断・調整には止水弁、全開・全閉にはゲートバルブを用いる。
02 截止弁メーカーを評価するにはどうすればよいですか？
製品の実施基準、圧力等級および材料範囲、バルブ本体と内部部品のトレーサビリティ、圧力およびシール試験に関する文書、流路および設置要件、類似媒体に関する経験、アフターサービス責任について確認を行う必要がある。また、サプライヤーは媒体、温度、圧力差、口径および調整のニーズに応じて、選定内容を書面で確認しなければならない。
03 截止弁にはどのような特徴があり、どのような場面に適しているでしょうか。
截止弁は、弁板が弁座の軸線に沿って移動することで切断または調整を実現し、通常は優れた絞り特性を持っています。しかし、流路の曲がりにより、直通型弁よりも高い圧力損失が生じます。主に蒸気、プロセス媒体、および一定の流量調整が必要な配管に使用されますが、具体的な構造、材質、流れ方向は運転条件に応じて決定する必要があります。
