PN和Class有什么区别?阀门压力等级不能直接换算的原因

PN与Class属于不同的压力等级表达体系,不能把数字直接当成同一个工作压力。材料和温度变化后,允许压力也可能不同。

PN 和 Class 都用于表达管道元件的压力等级体系,但它们不是同一种单位换算关系。PN 是公称压力等级标识;Class(如 Class 150、300、600)是 ASME 等标准体系中的等级标识。

Class 150 并不表示“最高工作压力就是150 psi”,PN16 也不能通过把16 bar换算成psi后得到某个Class。

阀门或法兰能够承受的允许压力会随材料组和设计温度变化。即使两个产品在常温下的允许压力看起来接近,也不能据此认定它们的连接尺寸、压力—温度额定值或设计要求可以互换。

工程选型时应先确认项目采用的标准体系,然后按照该标准中对应材料和设计温度的压力—温度额定表选择等级,同时核对法兰尺寸、密封面、结构长度和试验要求。跨标准体系比较时,应把PN或Class作为“等级名称”,而不是压力单位。

因此,不建议使用“PN × 14.5038 = Class”或“PN16 = Class ××”之类的通用公式。若项目需要替换或比对,应以具体标准、材料、温度和管道法兰尺寸为依据,并在技术协议中明确。

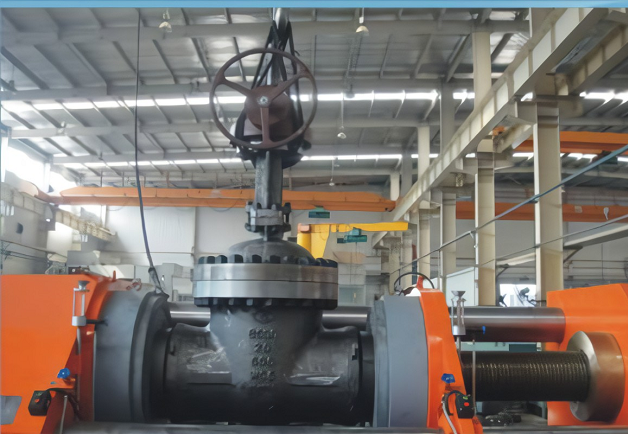

先核对两个不同的压力问题

第一个问题是阀门和连接件在设计温度下能否承受管线压力。用项目采用的标准、材料组和实际整阀配置核对压力—温度数据。第二个问题是阀门关闭后,一侧压力高、另一侧压力低时,阀座和执行器能否完成隔断。用阀门两端的最大关闭压差、受压方向和约定泄漏条件核对。法兰压力等级符合,不代表阀座就能在同样数值的压差下关严。

举个旧阀换新阀的例子

旧阀铭牌写 PN16,报价单给了一只 Class 150 阀门。先不要问两个数字是否“相当”,而是把现有管道法兰图和候选阀端部图放在一起:对照口径标法、螺栓孔中心圆、孔数、密封面和垫片;再核对阀门两端的安装长度。即使在设计温度下两者的允许压力都满足要求,只要孔系或结构长度不同,也不是原位直接替换。

让供应商按项目工况报价

资料至少包括介质、设计压力与设计温度、现有接口标准及版本、拟用阀体和密封材料;有隔断要求的,再附关闭时的两侧压力及所需泄漏指标。请供应商把整阀额定值、连接图、关闭能力分开列。这样既能比较两个方案,也不会把其中某一个部件的额定值误用到整台阀门。

常见问题

PN16换算成psi后就是对应Class吗?

不是。PN与Class是不同等级体系,不能用压力单位换算得出通用对应关系。应核对标准、材料、设计温度与连接尺寸。

Class 150是不是最大允许150psi?

不是这个含义。它是等级名称,允许压力随采用标准的材料组与温度而定,不能把等级数字直接当作工作压力。

替换压力等级时只提高一个档就更安全吗?

不能只看等级高低。连接、结构长度、重量、阀座和驱动可能随之变化,仍需检查完整工况和配套,不能以升档代替设计核对。
