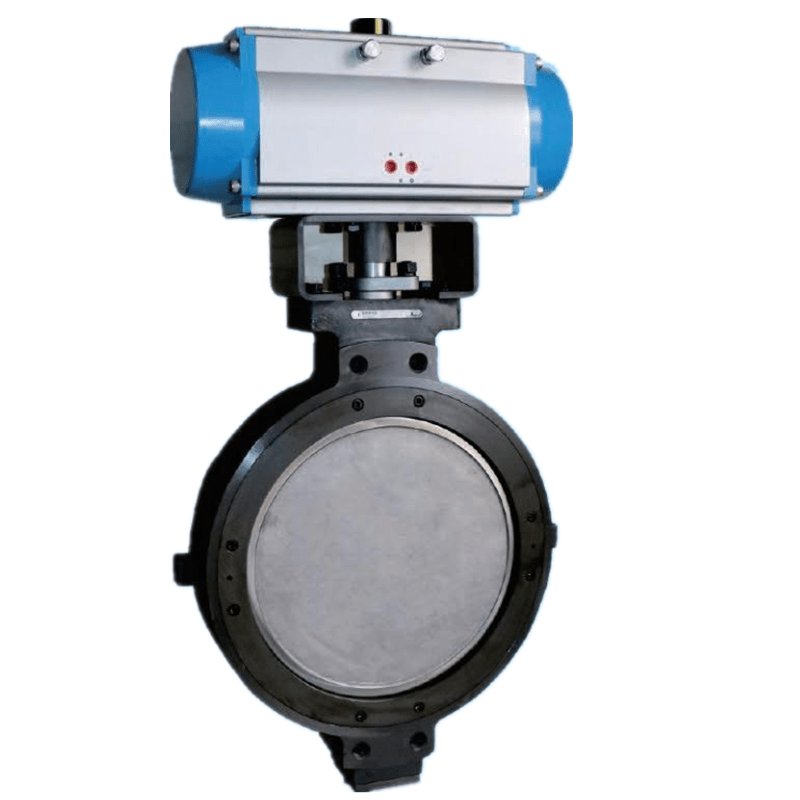

高性能气动对夹式蝶阀 D672F
气动操作的双偏心高性能蝶阀，采用对夹连接。800系列选型资料及830W部件表提供DN50–DN600系列参考与材料选项；阀门和气动执行器根据介质、温压、压差及控制要求配套选择。
| 项目 | 参数 / 可选配置 |
|---|---|
| 产品型号 | D672F |
| 阀门类型 | 双偏心高性能蝶阀 |
| 公称通径 | DN50–DN600，系列选型参考 |
| 压力等级 | Class 150 / Class 300，分配置选择 |
| 阀体材质 | WCB、CF8、CF8M、CF3M可选 |
| 阀瓣材质 | CF8、CF8M、CF3M可选 |
| 阀座材质 | PTFE、RPTFE、PPL可选 |
| 阀杆材质 | 17-4PH |
| 连接方式 | 对夹 |
| 驱动方式 | 气动部分回转 |
| 执行器配置 | 双作用或弹簧复位可选 |
| 设计标准 | API 609，按选定规格适用 |
| 检验标准 | MSS SP-61；API 598可选验收体系 |
工作原理与使用
气动执行机构带动蝶板作约90°部分回转。开关控制可配电磁阀；需要连续调节时，应选配相容的阀门定位器和反馈装置。不能仅靠调节气源压力就保证精确的中间开度。弹簧复位与双作用的失气行为不同，应按安全位置选择。
选型时同时核对介质、工作温度、压差和阀座温压曲线。Class 150与Class 300是不同压力等级，不直接换算为固定PN值；材料耐温和试验压力也不等于整阀允许工作条件。
高性能蝶阀系列参考样本：材料表见样本015/012页，额定曲线见003页，标准见011页。样本为系列选型参考，实际接口尺寸和温压额定按所选配置核对。
