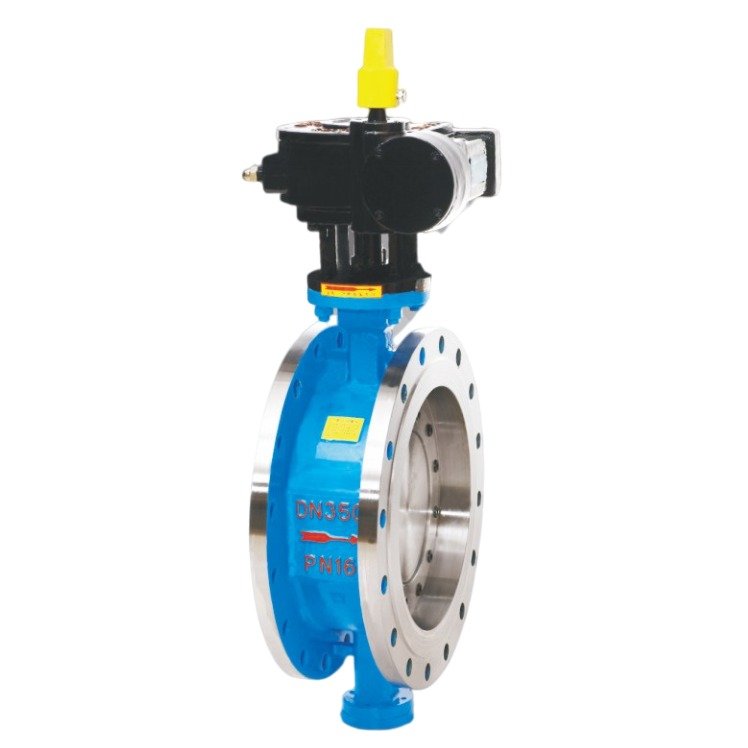

Серия подземных фланцевых дисковых затворов с металлическим уплотнением предусматривает двойной или тройной эксцентриситет. Это разные конструкции, а не переключаемые режимы одного установленного затвора.
Конструкция и выбор исполнения
Наземный узел через удлинительный вал и механизм управления поворачивает шток и диск. Выбранные геометрию, уплотнение, направление давления и момент закрепляют в заказе и чертеже. Характеристики одного исполнения не переносят автоматически на другое. Назначение для подземного монтажа не доказывает стойкость к постоянному затоплению, любым грунтовым нагрузкам или любой внешней коррозии.
Подбор, монтаж и обслуживание
Укажите монтаж в камере либо непосредственно в грунте, подземные воды, затопление, почву и внешние коррозионные условия. Нужны отметки центра затвора и наземного узла, база измерения, трасса вала, направляющие опоры, индикация и доступ для ремонта. Глубина заложения сама по себе не равна длине вала. Фланцы, строительную длину, материалы, перепад давления, покрытия и защиту подтверждают для конкретной поставки без неподтверждённых общих диапазонов.
Частые вопросы заказчиков
Серия всегда имеет тройной эксцентриситет?
Нет. Доступны двойной и тройной эксцентриситет. Выбор определяют среда, температура, давление, перепад при закрытии и требования уплотнения; исполнение фиксируют чертежом.
Глубина заложения определяет длину удлинителя?
Недостаточно одной глубины. Проверяют отметки, базу измерения, соединения, опоры, проёмы и ремонтное пространство.
Подземное исполнение гарантирует постоянную работу под водой?
Нет. Укажите глубину и длительность затопления, качество воды и расположение узла управления, затем проверьте защиту и материалы каждой части.
