Конструкция и назначение

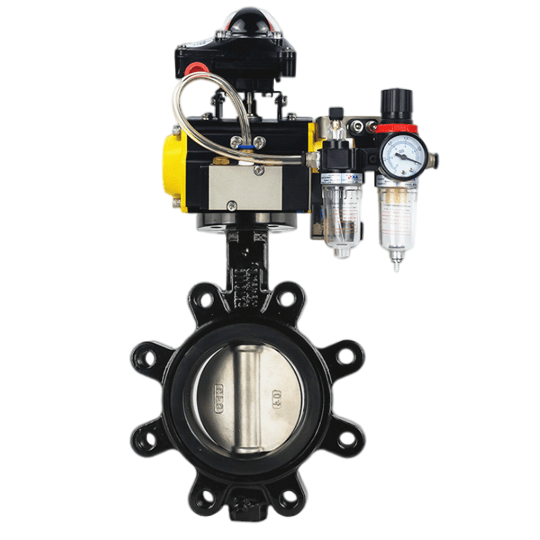

Описан концентрический дисковый затвор с эластичным седлом, корпусом из высокопрочного чугуна QT450 и резьбовыми проушинами. Диск поворачивается для согласованного режима трубопровода. Рычажное и пневматическое исполнения выбирают отдельно. QT450 не обозначает материал всех деталей.
Футеровка и коррозия
Седло, диск, вал, уплотнения и корпус проверяют по среде, концентрации и температуре. Футеровка или сухой вал не исключают оценки границ изоляции, проницаемости, износа и аварийной утечки. Коррозионную стойкость металла нельзя игнорировать. Защита вала от выброса не является взрывозащитным сертификатом.
Проушины, фланцы и монтаж
Проушины позволяют раздельно крепить фланцы, но не доказывают допустимость работы под давлением на конце линии. Отдельно подтверждают такой режим, направление и номиналы; перед снятием трубопровода с выходной стороны выполняют безопасную изоляцию. PN, Class и JIS не взаимозаменяемы напрямую: сверяют отверстия, поверхности, строительную длину и зазор диска. Прокладки применяют по фактическому седлу и инструкции, без общего правила. Трубопровод выравнивают и поддерживают независимо; проушины не устраняют вибрацию, изгиб и внешние нагрузки.
Герметичность и пределы
Двустороннее закрытие, допустимую утечку и перепад определяют по седлу, стандарту, среде, длительности и направлению испытания. Эластичное седло не подтверждает универсальную нулевую утечку, ресурс или общий диапазон размеров, температур и давлений. Для регулирования проверяют расходные данные, рабочее открытие, перепад, кавитацию и режим привода; промежуточная остановка не доказывает точное управление.
Данные запроса
Укажите среду, температуру, давление, перепад закрытия, диаметр, фланцы, частоту и пространство. Запросите материалы, габаритный чертёж и разрез, монтаж седла, испытания и момент. Сопряжение, вал и момент должны совпадать: обозначение ISO 5211 не гарантирует прямой монтаж любого привода без кронштейна. Неподтверждённые номиналы и сертификаты не объявляются общей спецификацией поставки.
Пневматический отказ и оснащение
Привод двойного действия использует воздух в обоих направлениях; потеря воздуха не гарантирует сохранение положения. Проверяют нагрузку, схему, утечки и блокирующие устройства. Пружинный возврат может быть собран на открытие или закрытие при отказе: подтверждают ориентацию, оставшийся момент и условия. Подбор выполняют по минимальному доступному давлению, а не общему диапазону. Сигналы позиционера, обратная связь, электромагнитный клапан и ручной дублёр зависят от комплекта. Фильтрация, редуцирование и смазка должны соответствовать инструкциям привода и позиционера; масляный туман подходит не всем.
Частые вопросы
Проушины автоматически разрешают тупиковую работу под давлением?
Нет. Подтвердите конструкцию, направление и допустимое давление, а перед демонтажом изолируйте линию.
С футеровкой можно не учитывать коррозию металлов?
Нет. Проверяют потенциально смачиваемые детали, границы изоляции, проницаемость, повреждения и утечки.
Привод двойного действия удержит положение без воздуха?
Не обязательно. Проверяют нагрузку, схему и блокировки; положение при отказе определяют для всего комплекта.
