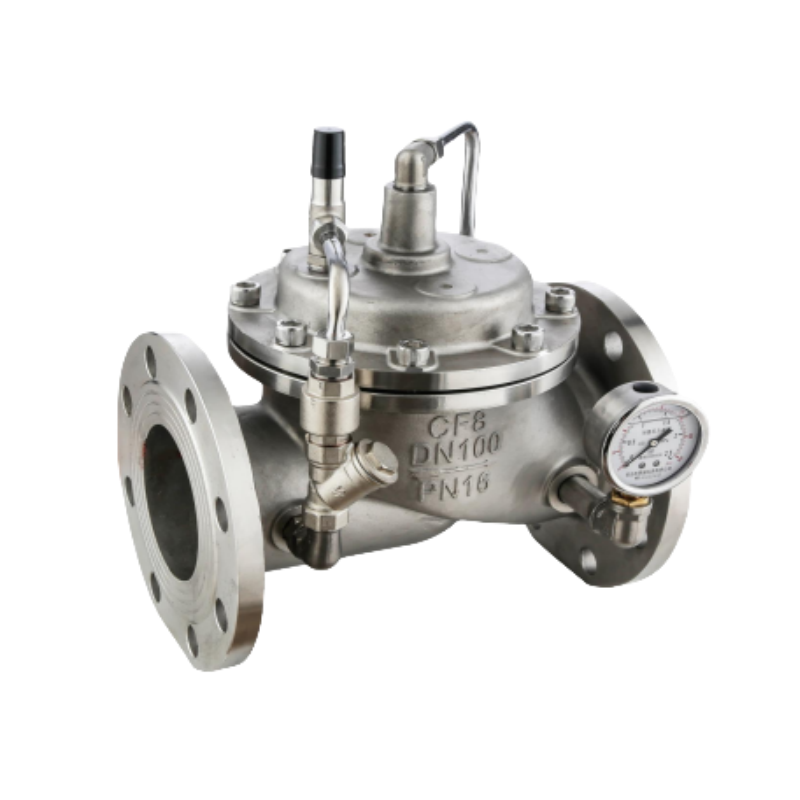

300X-16P不锈钢缓闭式止回阀技术解析
一、产品概述
300X-16P不锈钢缓闭式止回阀是一种智能型水力控制阀门，专为高层建筑、市政供水及工业管道系统设计，用于防止介质倒流并有效抑制水锤现象。该阀门集成缓开、速闭、缓闭功能，通过水力自动控制实现平稳启闭，显著提升供水系统的安全性和可靠性。其核心优势在于无需外部能源，仅依靠流体动力学原理实现智能操作，适用于温度范围0-80℃的清水介质环境。
二、结构特点
阀门采用不锈钢材质（如阀体为WCB或更高等级不锈钢），确保高强度与耐腐蚀性，延长使用寿命。关键组件包括：
主阀：控制流体通道，阀瓣设计为旋启式或升降式，减少流动阻力。
水力控制系统：由单向阀、针阀、球阀、微型过滤器及压力表组成，实现自动调节。针阀开度小于球阀，优化控制室压力变化。
缓冲装置：内置阻尼机构，在关闭后期减缓阀瓣运动，避免突然冲击。整体结构紧凑，体积仅为传统止回阀的1/4至1/8，便于安装维护。
三、工作原理
正向流动：介质从进口端进入时，水流经微型过滤器过滤，通过针阀进入主阀控制室，再经球阀排出。由于针阀开度较小，控制室排水速度大于进水速度，压力降低，主阀瓣在进口压力作用下开启，介质顺利流向下游。
反向流动：当管道停止供水，下游介质回流时，部分回流水经球阀进入控制室。单向阀阻止回流排出，导致控制室压力逐渐升高，推动阀瓣缓慢关闭。此过程分为两个阶段：初始快速关闭阻断大部分倒流，随后阻尼机构介入实现缓闭，彻底消除水锤峰值。
四、性能优势
水锤抑制：通过缓闭机制显著降低压力波动，保护管道和设备免受冲击损坏。
止回可靠：确保介质单向流动，防止倒流污染或系统故障。
低流体阻力：流线型设计减少能量损耗，提升系统效率。
密封优良：采用丁腈橡胶等优质密封材料，结合精密制造工艺，确保关闭时无泄漏。
适用性广：适用于给排水、化工、电力等领域，尤其适合水泵出口等关键位置。
五、应用场景
广泛应用于高层建筑供水管网、城市供水工程、污水处理系统及工业管道，如化工和电力行业的流体控制。其智能水力控制特性使其成为预防水锤灾害的理想选择，安装时需确保方向与介质流向一致，并定期检查微型过滤器以防止堵塞。
六、技术参数
公称压力：1.6MPa（壳体试验压力2.4MPa，密封试验压力1.76MPa）。
适用介质：清水。
温度范围：0-80℃。
材质：阀体/阀盖为不锈钢，阀座为铜合金，密封圈为丁腈橡胶，阀杆为2Cr13合金钢。
