ANSI Class300LB美标旋启式法兰止回阀

ANSI Class300LB美标旋启式法兰止回阀

产品参数

ANSI Class300LB美标旋启式法兰止回阀 CF8/CF8M/WCB

本产品为Class 300法兰旋启式止回阀，可按配置选CF8、CF8M或WCB阀体。正向流动推动阀瓣绕摇臂开启，流量下降或压差反转时回座以限制倒流。内置运动机构不代表整阀没有泄漏路径；应分别确认中法兰等连接处的外部密封和阀座内漏验收。摇臂及阀瓣的连接和活动间隙按对应结构图核对，不把360°自由旋转作为全部产品能力。含颗粒、高黏度介质和泵停瞬态需另行评估。

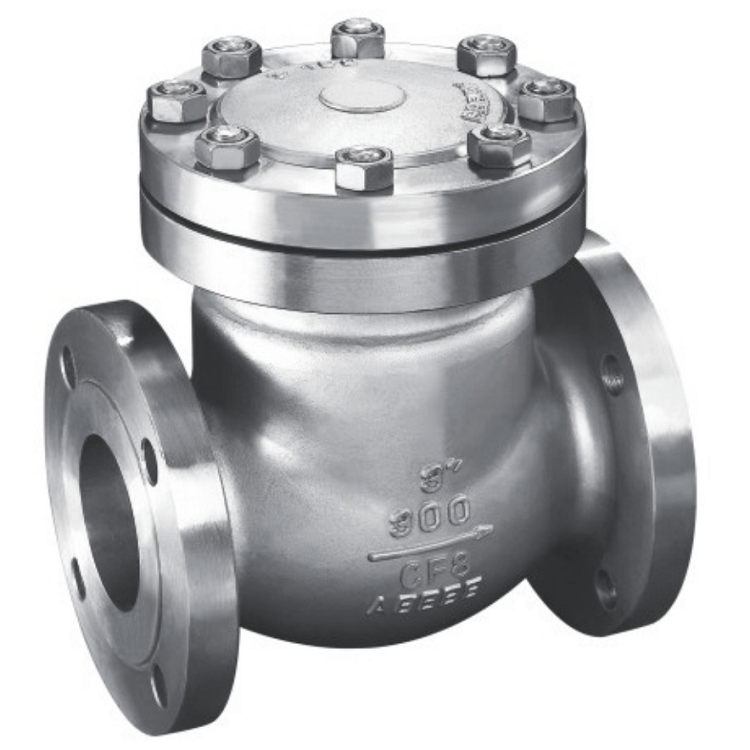

ANSI 300 级旋启式止回阀

ANSI Class300LB美标旋启式法兰止回阀(图1)

旋启式止回阀结构图

ANSI Class300LB美标旋启式法兰止回阀(图2)



本产品属于旋启式止回阀系列；如需确认口径、压力、材质与驱动方式，请参考阀门技术资料。

相关产品

查看此阀门分类中的更多产品。

C95800铝青铜旋启式止回阀 C95800铝青铜旋启式止回阀 美标class125旋启式止回阀 美标class125旋启式止回阀 卧式旋启摇摆式止回阀 卧式旋启摇摆式止回阀 ANSI Class300LB美标旋启式法兰止回阀 ANSI Class300LB美标旋启式法兰止回阀 ASME Class 150法兰旋启式止回阀 ASME Class 150法兰旋启式止回阀 JIS10K日标旋启式止回阀 JIS10K日标旋启式止回阀
查看全部旋启式止回阀
Tekron & Trekre

旋启式止回阀选型 FAQ

01 什么是旋启式止回阀？
旋启式止回阀属于止回阀的一种，利用可摆动的阀瓣随介质流动开启，并在介质停止或出现逆流趋势时关闭，以限制介质反向流动。具体阀瓣支承、销轴或铰接结构以产品图纸和订单技术资料为准。
02 旋启式和升降式止回阀有什么区别？
旋启式以摆动方式启闭；升降式的阀瓣沿阀座方向作直线升降。两者的流道、安装方向关注点和关闭动态不同，应按具体结构、介质、口径及系统条件选型。
03 旋启式和双瓣止回阀是同一种结构吗？
不能机械等同。旋启式通常描述阀瓣摆动启闭逻辑；双瓣式通常具有两个独立阀瓣围绕中心轴或销轴运动。实际结构以具体产品图纸为准。
04 旋启式止回阀可以垂直安装吗？
不能统一宣称水平、垂直或任意方向均可。应确认具体型号的阀瓣结构、重力方向、介质流向、辅助机构、阀体结构和制造商图纸；用于立管时尤其需确认允许流向和安装姿态。
05 为什么旋启式止回阀选型要考虑水锤？
关闭动态会受到流速、管径、阀瓣质量和行程、管路惯性、泵启停工况及系统压差影响。选型应结合系统条件评估倒流和水锤风险，不应将某一结构宣称为可使水锤影响完全消失。
06 法兰旋启式止回阀如何选择压力等级和法兰标准？
先确认项目法兰标准体系、压力等级、密封面、配对法兰、介质、温度、阀体材料和验收要求。现有产品涉及 JIS 与 ASME 等实际体系，不应进行机械换算或互相替代。
07 金属密封和软密封旋启式止回阀怎么选？
应结合温度、压力、介质、泄漏要求和颗粒情况确认。页面中的材料或密封可选范围不代表每个型号均固定配置；软密封的实际泄漏表现仍应以具体型号和技术协议为准。
08 采购旋启式止回阀需要提供哪些参数？
请提供介质、工作温度和压力、DN/NPS、PN/Class/JIS 等级、法兰标准与密封面、材料、流向、安装方向、水平或立管、最小开启压差要求（如有）、水锤或泵启停工况、泄漏/验收要求及图纸或项目标准。
