手柄式高性能对夹蝶阀

手柄式高性能对夹蝶阀

Tag: butterfly valve
产品参数

手柄式高性能对夹蝶阀

手柄式高性能对夹蝶阀主要由不锈钢和碳钢制成，手柄高性能对夹蝶阀也称为手柄双偏心对夹蝶阀，阀座可以采用金属硬密封也可以做成软密封。

手柄式高性能对夹蝶阀(图1)

不锈钢阀体也可根据需要采用碳钢阀体

该产品具有双向承压、零泄漏、1万次开关寿命、扭矩小、阀座更换方便等优点。
在快速频繁开关、真空环境、高温高压条件下表现良好

操作方式：手柄操作
压力等级：150级、300级/PN10、PN25/JIS 10K、JIS20K
尺寸：2″-60″
材质：碳钢或不锈钢


本产品属于对夹蝶阀系列；如需确认口径、压力、材质与驱动方式，请参考阀门技术资料。

相关产品

查看此阀门分类中的更多产品。

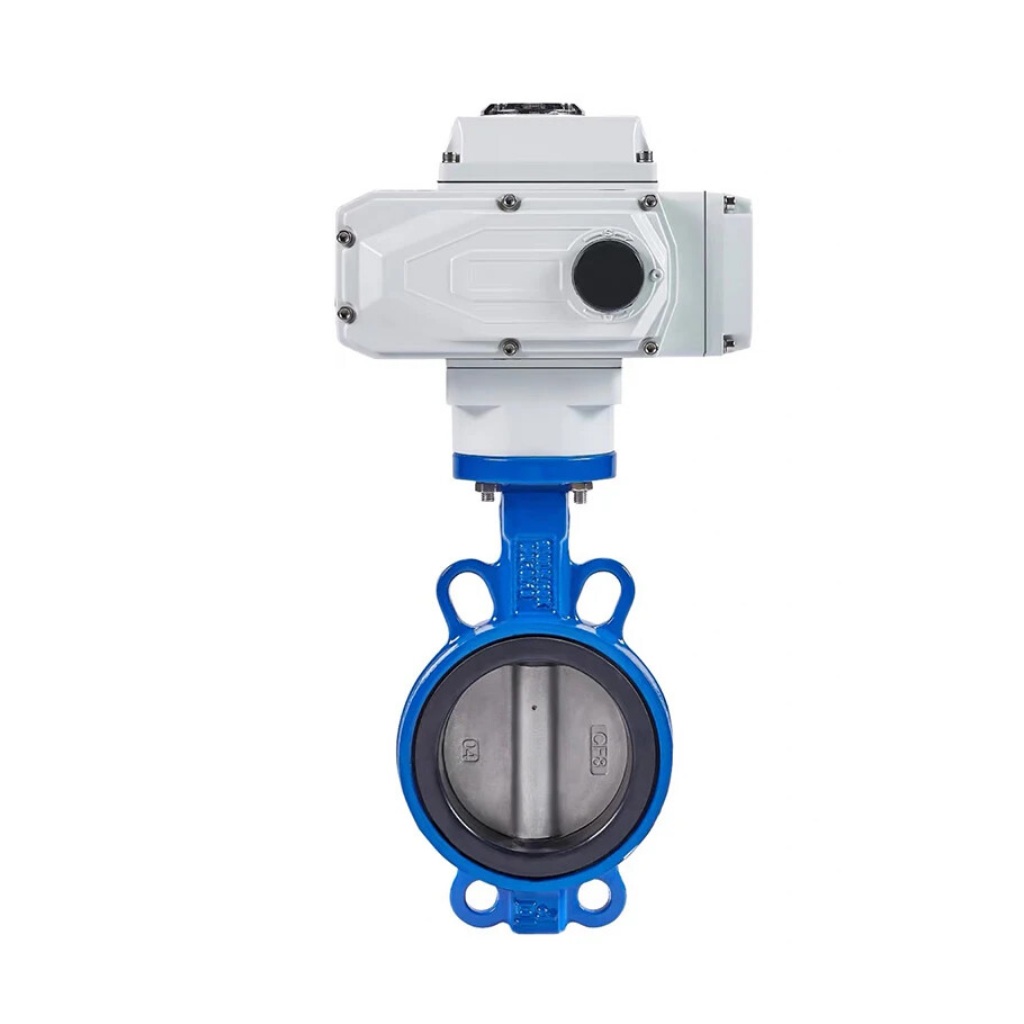

D971J电动对夹衬胶蝶阀-球墨铸铁/NBR衬胶 D971J电动对夹衬胶蝶阀-球墨铸铁/NBR衬胶 D671F气动对夹衬氟蝶阀-球墨铸铁/FEP衬里 D671F气动对夹衬氟蝶阀-球墨铸铁/FEP衬里 D971H电动对夹硬密封蝶阀-铸钢/不锈钢堆焊硬质合金 D971H电动对夹硬密封蝶阀-铸钢/不锈钢堆焊硬质合金 D72X手柄对夹软密封蝶阀-球墨铸铁/不锈钢板 D72X手柄对夹软密封蝶阀-球墨铸铁/不锈钢板 D671H气动对夹硬密封蝶阀-铸钢/不锈钢堆焊硬质合金 D671H气动对夹硬密封蝶阀-铸钢/不锈钢堆焊硬质合金 D973H电动三偏心对夹硬密封蝶阀-铸钢/不锈钢堆焊硬质合金 D973H电动三偏心对夹硬密封蝶阀-铸钢/不锈钢堆焊硬质合金
查看全部对夹蝶阀
Tekron & Trekre

蝶阀

01 蝶阀的密封结构有哪些，各适用于什么工况？
蝶阀常见密封结构包括软密封和金属硬密封。软密封通常适用于常温水、空气和要求较低泄漏的工况；金属硬密封适用于更高温度、压力或存在冲刷的工业介质。最终选择应根据介质、温度、压力和泄漏等级确认。
02 对夹式、法兰式和凸耳式蝶阀如何选择？
对夹式结构紧凑、安装空间小；法兰式连接稳定，适合较大口径或较高管路载荷；凸耳式便于单侧拆卸维护。应结合管道标准、安装空间、口径和检修方式选择。
03 气动、电动和手动蝶阀如何选择？
手动或蜗轮驱动适合现场启闭；气动执行机构响应快，适合频繁动作和防爆场合；电动执行机构便于远程控制和调节。驱动装置需按阀门口径、压差、启闭力矩和控制信号选配。
04 蝶阀选型需要提供哪些工况参数？
通常需要提供介质、设计温度、设计压力、公称通径、连接标准、阀体与密封材料、允许泄漏等级、流向、启闭频率、驱动方式以及现场防护或防爆要求。
05 单偏心、双偏心和三偏心蝶阀有什么区别？
偏心结构用于控制蝶板与阀座在启闭过程中的接触方式。单偏心可减小局部摩擦；双偏心使蝶板较快脱离阀座；三偏心采用角度偏置，使金属密封副在关闭末段建立密封比压。适用温压和泄漏等级取决于具体结构、材料、口径及制造标准，不能仅凭偏心数量确定。
