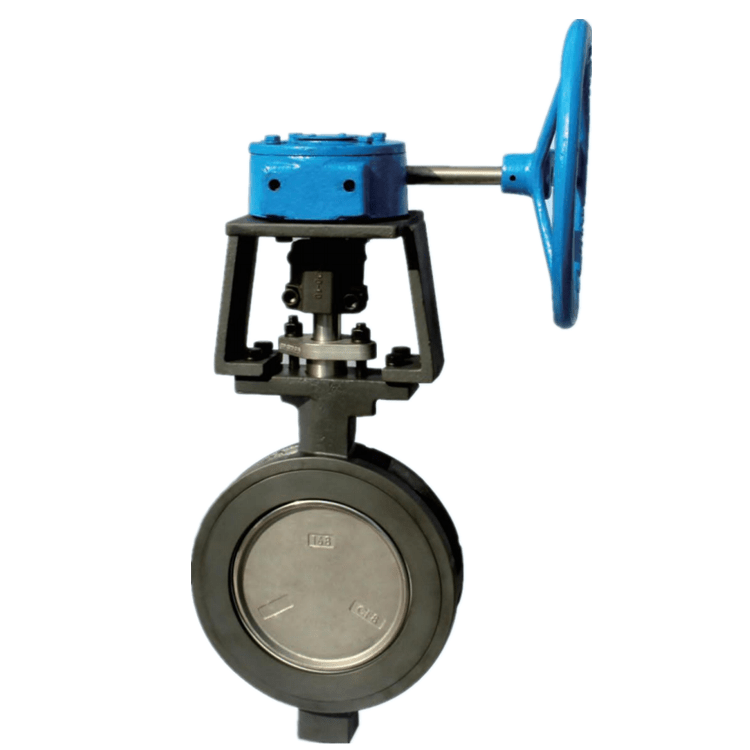

蜗轮高性能对夹蝶阀D372F
蜗轮操作的双偏心高性能蝶阀，采用对夹连接。800系列选型资料覆盖DN50–DN600，部件材料和压力等级按工况配套选择；订货时请注明口径、介质、温压及阀座要求。
| 项目 | 参数 / 可选配置 |
|---|---|
| 产品型号 | D372F |
| 阀门类型 | 双偏心高性能蝶阀 |
| 公称通径 | DN50–DN600，系列选型参考 |
| 压力等级 | Class 150 / Class 300，分配置选择 |
| 阀体材质 | WCB、CF8、CF8M、CF3M可选 |
| 阀瓣材质 | CF8、CF8M、CF3M可选 |
| 阀座材质 | PTFE、RPTFE、PPL可选 |
| 阀杆材质 | 17-4PH |
| 连接方式 | 对夹 |
| 驱动方式 | 手动蜗轮 |
| 设计标准 | API 609，按选定规格适用 |
| 检验标准 | MSS SP-61；API 598可选验收体系 |
工作原理与使用
蜗轮机构带动阀杆和蝶板作约90°部分回转。双偏心结构使蝶板开启时逐渐脱离阀座，有助于减少接触摩擦。软阀座与金属密封不是同一配置，不把本样本PTFE类阀座直接称为金属硬密封。
选型时同时核对介质、工作温度、压差和阀座温压曲线。Class 150与Class 300是不同压力等级，不直接换算为固定PN值；材料耐温和试验压力也不等于整阀允许工作条件。
高性能蝶阀系列参考样本：材料表见样本015/012页，额定曲线见003页，标准见011页。样本为系列选型参考，实际接口尺寸和温压额定按所选配置核对。
