D973H电动三偏心对夹硬密封蝶阀-铸钢/不锈钢堆焊硬质合金

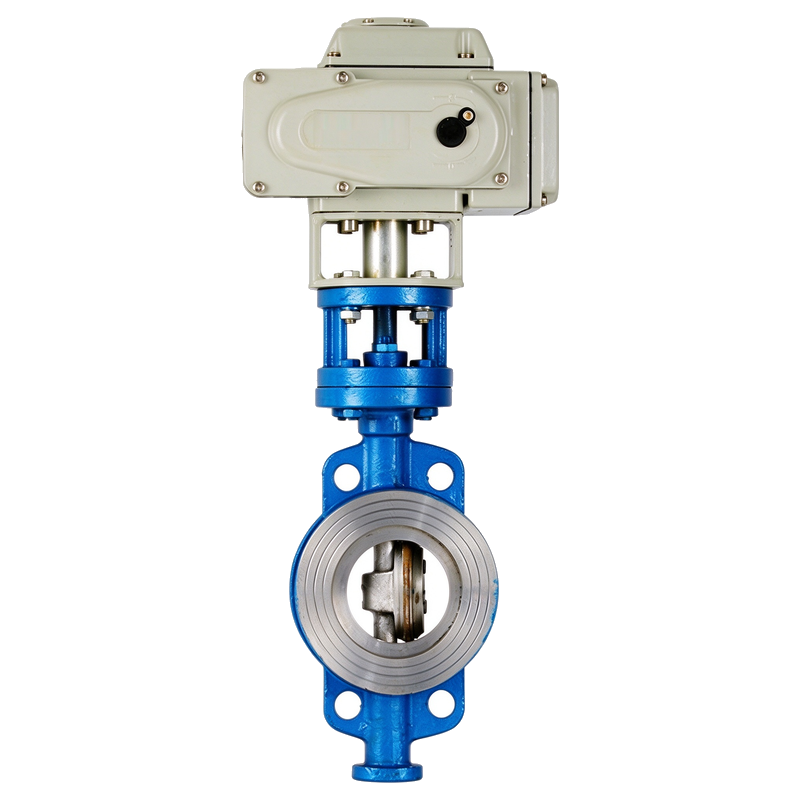

D973H电动三偏心对夹硬密封蝶阀

D973H电动三偏心对夹硬密封蝶阀适用于高温蒸汽、导热油、冶金煤气、石化工艺介质及工业循环水管路，可在较高温度与一定冲刷工况下实现可靠切断或流量调节。阀门采用对夹式连接，阀体置于两片管道法兰之间，通过螺栓贯穿夹紧，结构紧凑、占用轴向空间小，便于在管廊狭窄位置安装与检修。电动执行机构接收开关量或调节量控制信号，驱动阀杆带动蝶板完成90°启闭，适合需要远程操作、联锁控制及减少现场人工巡检的自动化系统。

结构与驱动

阀门由对夹式阀体、三偏心金属密封阀座、蝶板、加长阀杆及电动装置组成。三偏心结构在径向偏心、轴向偏心基础上增加阀座密封面角度偏置，使蝶板在开启瞬间即脱离阀座密封面，显著降低启闭摩擦与密封副磨损；关闭末段蝶板沿锥面轨迹压入阀座，形成金属对金属密封比压，可满足较高泄漏等级要求。对夹连接按API 609、GB/T 12238或ISO 5752等标准确定结构长度，可与国标、美标、德标对夹法兰组对。电动执行器可按工况选配开关型、调节型或智能一体化型式，支持4-20mA、0-10V、Modbus等信号接口，并可选配位置反馈、过力矩保护及手动手轮，便于在失电或检修时进行应急操作。

材质与密封

阀体常用WCB铸钢、CF8/CF8M不锈钢、LCB低温钢或双相钢等材料，可按介质腐蚀性与温度范围选配。蝶板与阀座密封面多采用不锈钢基体堆焊Stellite、硬质合金或表面硬化处理，以提升耐冲刷与耐磨损性能。阀杆一般采用2Cr13、17-4PH或不锈钢材质，填料为柔性石墨组合结构，兼顾高温密封与启闭灵活性。对夹两端密封面可加工为突面或按要求配置，安装时需配相应垫片并均匀紧固螺栓，确保阀体与管道同轴。对于含颗粒、高速冲刷或频繁动作场合，应核对密封面硬度、表面处理工艺及执行器输出扭矩，必要时选用硬化阀座或加大阀杆直径结构。

产品参数

适用工况

江苏泰科流体控制阀门有限公司Trekre & Tekron中外合资阀门提供的D973H电动三偏心对夹硬密封蝶阀，可用于电厂锅炉辅机蒸汽管路、石化裂解与催化装置、冶金加热炉煤气系统、造纸干燥段蒸汽调节、集中供热一次网切断以及工业自动化DCS联锁控制回路。对夹式结构便于在既有管线改造中插入安装，也适合设备进出口快速隔离。安装前核对阀体流向标识、密封方向和管道对中情况；双向压差使用须选用对应的双向密封配置。选型时建议提供介质名称、设计温度、设计压力、管道连接标准、控制信号类型、动作频率、防爆等级及安装空间要求，以便核对执行器扭矩、阀体材质与结构长度，使阀门与现场运行条件匹配。

对于需要耐腐蚀或低温深冷场合，可选用LCB阀体配合相应密封面材料；含固体颗粒介质应关注冲刷速度与冲洗条件，必要时增加硬化处理等级。需要精确流量调节时，可选配调节型电动执行器并配合定位器使用，实现连续开度控制。常规供货可按项目要求提供铸钢或不锈钢阀体配置，并配合相应压力等级对夹法兰安装，便于在新建或技改项目中直接投入使用。

安装前应核对对夹螺栓规格、密封垫片、管道法兰间距及阀体与管道同轴度，确保紧固力均匀；电动装置接线应符合国家电气规范并做好接地与防护。调试阶段可先点动操作检查蝶板动作是否顺畅，确认全关位置密封无渗漏后再投入联锁运行。日常维护应定期检查密封泄漏、执行器温升、限位开关状态及阀杆填料，必要时研磨密封面或更换填料，以保障长期稳定运行。三偏心硬密封对夹蝶阀在需要较高耐温耐压与远程控制能力的工业管路中，是兼顾切断可靠性与自动化集成的常用选型方案之一。
