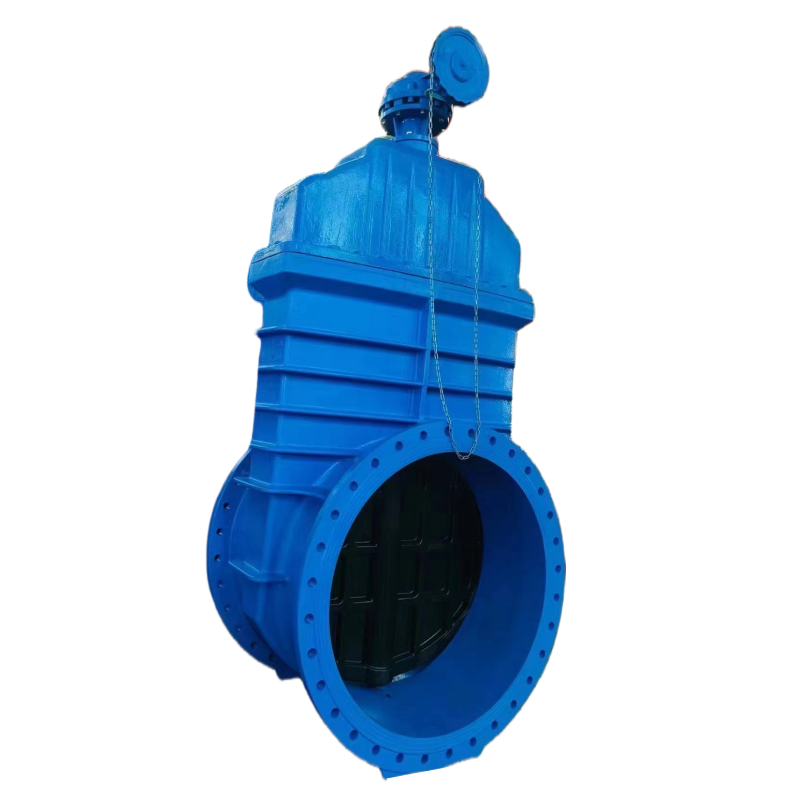

带链条开关阀门技术特点说明
一、双模驱动设计
- 蜗轮常规操作
- 蜗轮材质：铸铁、铝合金、镍青铜（C95800）蜗轮配合表面淬火合金钢蜗杆
- 传动效率：≥83%（输入扭矩≤25N·m时，DN300口径实测）
- 适配范围：DN50-DN600（符合GB/T 12223标准）
- 链条应急操作
- 操作链条：G80级起重链（破断负荷≥24kN，ISO 3077认证）
- 空间适应性：3m延伸操作半径（狭窄阀井适用）
- 操作力度：手动拉力≤45N（DN300口径工况实测）
二、密封性能特点
- 弹性阀座结构
textCopy Code■ 密封材料：橡胶包覆阀板
■ 密封比压：1.5-2.2MPa（CJ/T 216标准范围）
■ 温度适应性：0℃~80℃常规工况
- 密封验证数据
- 低压密封（0.6MPa）：泄漏率≤0.01ml/min（GB/T 13927 A级认证）
- 高压密封（2.5MPa）：泄漏量≤0.15ml/min（ISO 5208标准）
三、工程应用优势
| 应用场景 | 性能表现 | 验证依据 |
|---|
| 地下阀井 | 操作效率提升50%左右 |
|
| 高空管道 | 维护间隔延长约40% |
|
|
|
|
四、长效运行特性
- 机械耐久性
- 启闭寿命：8,000次循环后密封保持完整（JB/T 8691标准要求5,000次）
- 维护设计：链条自润滑结构（降低润滑频次约30%）
