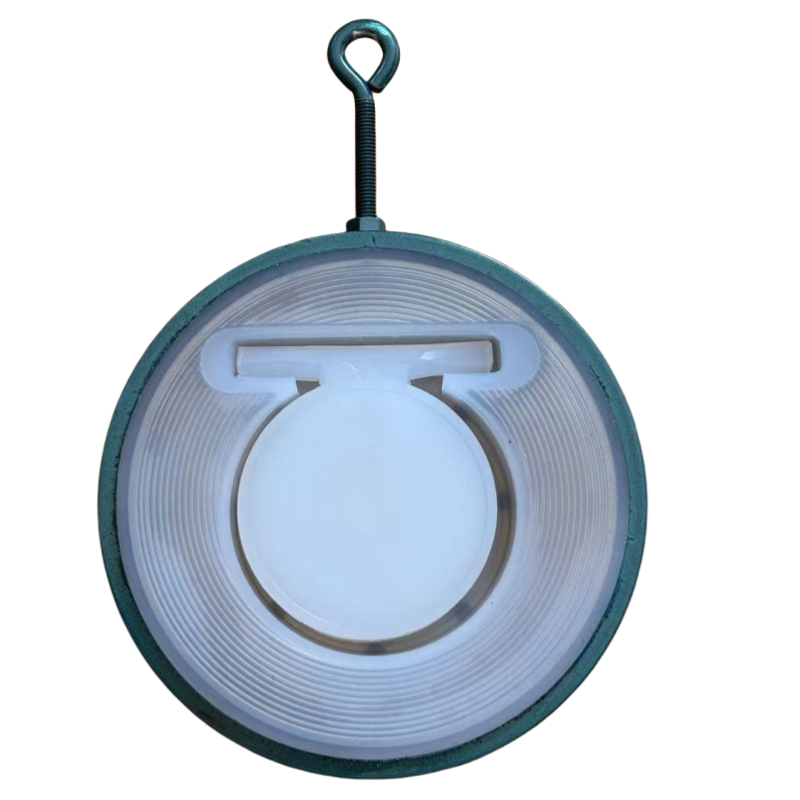

H76F46-16C 衬氟单瓣对夹止回阀

H76F46-16C衬氟单瓣对夹止回阀是一款专为腐蚀性介质设计的单向流动控制设备，采用对夹式连接与氟塑料衬里技术，适用于化工、制药、环保等领域的严苛工况。以下从结构设计、材料特性、功能性能及适用场景四方面展开说明。

一、结构设计

阀门采用对夹式连接结构，符合PN16压力等级标准，安装时直接夹持于管道法兰之间，节省空间且便于维护。单瓣式阀瓣设计通过弹簧辅助实现快速启闭，流体正向流动时阀瓣自动开启，反向流动时在介质压力与弹簧力作用下瞬时关闭，有效防止介质倒流。阀体流道经优化设计，降低流体阻力，减少压损。

二、材料特性

阀体材质为碳钢，经精密铸造与表面处理，确保结构强度与耐腐蚀性。内衬采用聚四氟乙烯（PTFE）或全氟烷氧基树脂（PFA），厚度≥2mm，通过热压成型工艺与阀体紧密结合，可耐受强酸、强碱及有机溶剂的长期侵蚀。阀瓣与密封面采用PTFE增强复合材料，在-29℃至180℃温度范围内保持弹性，确保密封可靠性。

三、功能性能

阀门具有快速响应特性，启闭时间短，可有效避免水锤现象。密封性能达到ANSI/FCI 70-2 Class VI标准，在1.1倍公称压力下无可见泄漏。弹簧辅助设计使阀门在低压工况下仍能可靠关闭，适应介质压力波动较大的系统。整体结构紧凑，重量轻，降低安装与维护成本。

四、适用场景

该阀门广泛应用于：

1. 化工行业：腐蚀性介质输送管道
2. 制药领域：洁净度要求高的流体控制
3. 环保工程：废水处理系统
4. 食品加工：卫生级工艺管道

典型应用介质包括盐酸、硫酸、氢氟酸等强腐蚀性液体，以及有机溶剂、高纯度化学品等。其设计充分考虑了长期使用的可靠性与维护便利性，是工业流程中实现单向流动控制的优选设备。
