气动调节阀的工业应用与技术特性
核心工作原理
气动调节阀利用执行机构的推力使阀杆和阀芯移动，改变过流面积。定位器可比较控制指令与实际阀位并调节输出气压；4–20mA控制信号、定位器输出、执行器供气及位置反馈是不同参数，应按具体设备选择，不能统一写成固定气压转换关系。
典型技术优势
响应特性：响应时间应对应阀门行程、压差、执行机构、附件及最低可用气源，按约定工况试验。
安全设计：弹簧复位的失气位置按实际机构和气路确认。功能安全要求需对应设备型号、安全手册和完整安全功能评估，不能由弹簧复位直接宣称安全完整性等级。
材料与工况：阀体可按项目选用WCB、CF8M等方案；阀芯、阀座、填料和阀盖分别确认，不把不同材料与阀盖的极端温度合并为统一温区。
控制性能：定位精度、回差和重复性需要按实际定位器、阀门负载和试验条件确认，不作全系列固定精度承诺。
行业应用场景
石油化工：精馏塔进料流量控制
电力行业：锅炉给水调节系统
制药领域：洁净管道介质配比
环保工程：污水处理曝气量调控
选型注意事项
选型应明确Class 300、介质、最小/正常/最大流量、阀前后压力、温度和关闭要求，再核算容量、推力、行程及噪声和气蚀风险。泄漏试验标准和等级单独约定，不混用不同标准体系。
选型参数（常用可选范围）

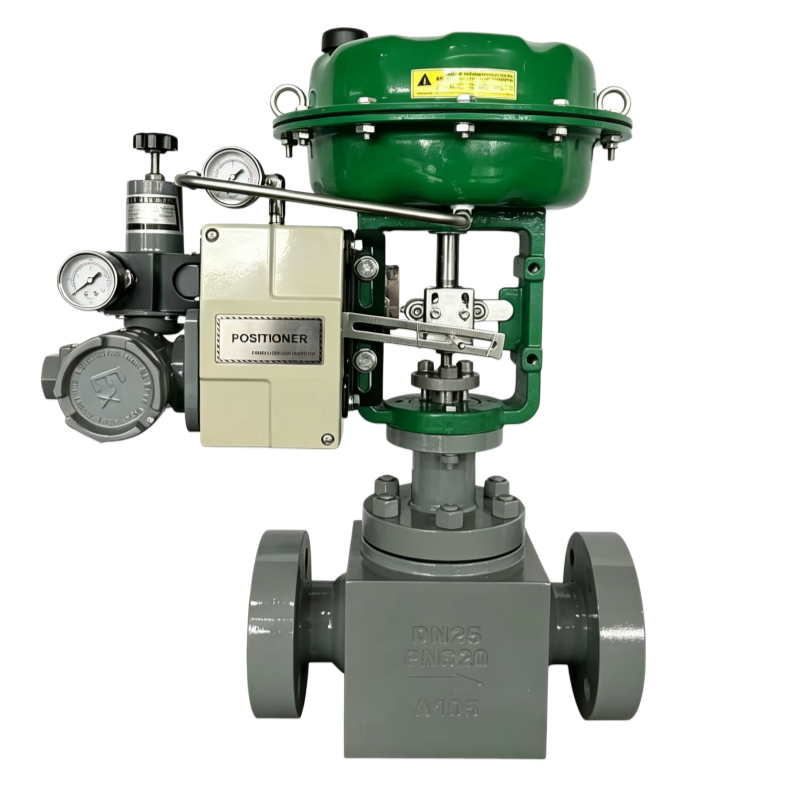

| 产品名称 | Class 300LB气动美标调节阀 |
| 公称通径 | 按所需流量、接口及对应规格图选型 |
| 压力等级 | Class 300；实际允许压力按材料和温度核对 |
| 阀体/主要材质 | WCB、CF8M等选型方案，内件及密封分别确认 |
| 连接方式 | 按项目连接标准及实际产品接口确定 |
| 驱动方式 | 气动直行程，按推力、行程、气源及故障位置配套 |
| 适用温度 | 按具体材料、阀座、密封及压力—温度额定资料确定 |
| 制造标准 | 按实际调节阀结构及项目体系确定设计、连接与试验标准；执行机构接口另核 |
上表是常用可选组合，不是单一出厂配置。请按介质、温度、压力、通径、连接标准和驱动方式在订单或技术协议中确认。
