| 项目 | 冻结参数 |
|---|---|
| 产品型号 | ZDLM-25C |
| 阀门类型 | 电动套筒调节阀 |
| 阀体材料 | WCB铸钢 |
| 公称压力 | PN25 |
| 公称通径 | DN25–DN250 |
| 阀体结构 | 直通式 |
| 阀芯导向 | 笼式套筒导向 |
| 阀芯运动 | 直行程 |
| 套筒材料 | 304或316不锈钢配置 |
| 阀座结构 | 与套筒阀芯匹配的金属密封 |
| 阀芯压力平衡 | 由实际阀芯方案决定 |
| 驱动机构 | 电动直行程 |
| 流量特性 | 由套筒窗口及阀芯结构决定 |
| 多级降压 | 对应特殊阀内件配置 |
| 官网温度参考系列 | -20℃～350℃ |
| 适用介质 | 蒸汽、热水、工业气体及相容工业液体 |
| 主要用途 | 连续流量、压力控制 |
| 流通能力计算 | IEC 60534-2-1适用方法 |
| 压力与密封试验 | 采用适用的调节阀试验要求 |
产品概述

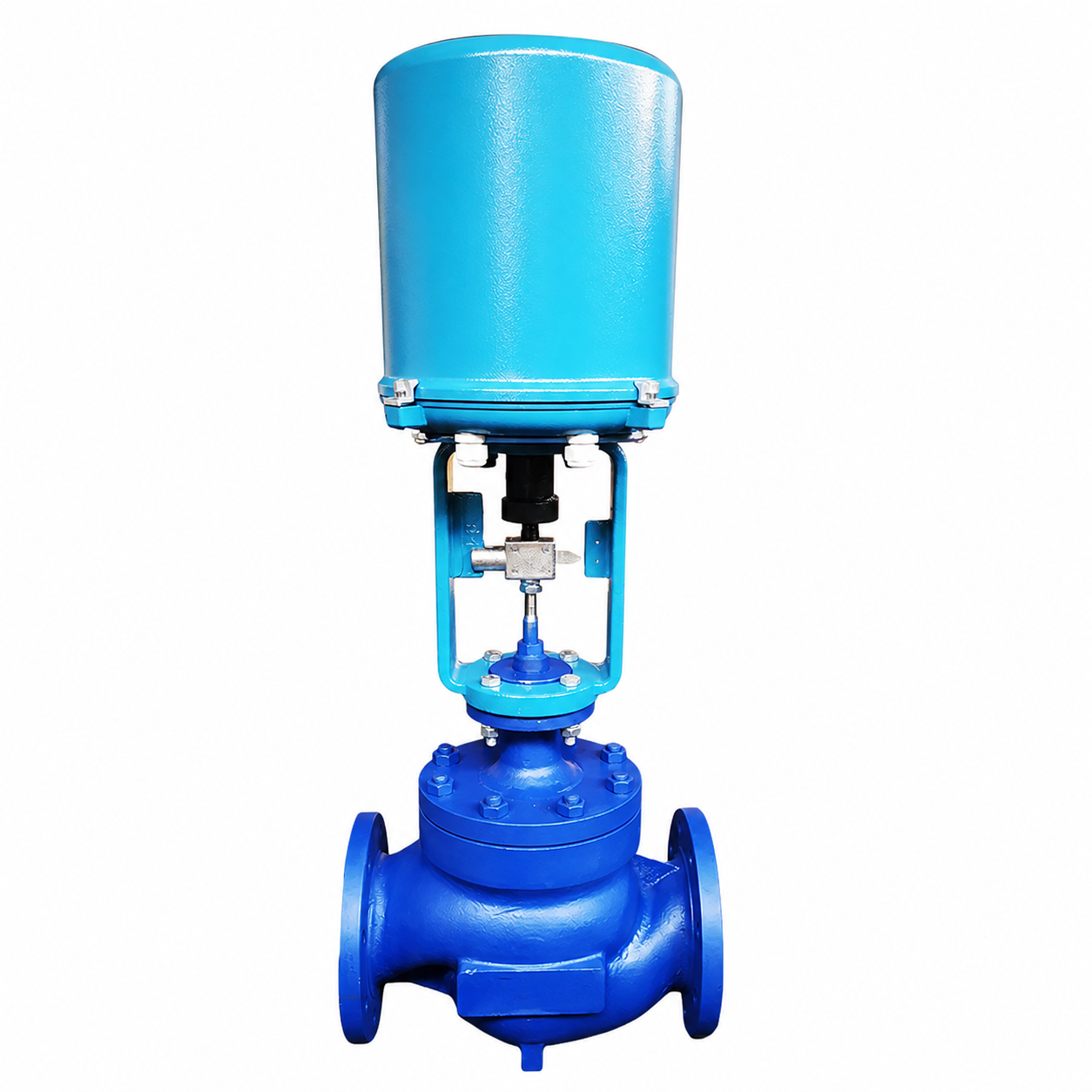

ZDLM-25C WCB铸钢电动套筒式法兰调节阀采用直通阀体、套筒导向阀芯和电动直行程执行机构，用于工业过程流量及压力控制。
本系列以PN25压力等级和DN25–DN250公开规格为主要产品身份。
套筒导向结构
套筒围绕阀芯的运动区域，为阀芯提供轴向导向。
阀芯沿套筒导向面移动时，改变流通通道面积，实现过程流量调节。
套筒结构有助于组织流道和阀芯运动，但其是否具有压力平衡能力，仍取决于是否配置专门的平衡孔及密封结构。
套筒窗口与流量特性
套筒窗口的数量、形状及位置影响介质流通面积的变化。
通过不同阀芯轮廓与套筒窗口组合，可以形成适合相应控制需求的线性或等百分比固有流量特性。
实际Cv或Kv必须根据具体通径、阀座及套筒设计确定。
电动直行程执行机构
电动执行机构带动阀杆作直线运动，使阀芯保持在控制系统要求的位置。
选型时应根据阀芯行程、最大压差、阀座关闭力及阀杆摩擦确定输出推力。
需要远程比例调节时，可采用支持相应模拟量信号的控制模块。
高压差和降噪结构
套筒导向本身不等于多级降压。
对于较大压差工况，可以选择具有多级节流通道或专用降噪孔系的阀内件。
降噪和抗汽蚀效果与流道设计、介质状态、流量和压力恢复特性有关，不能仅凭普通套筒结构承诺固定性能。
材料、温度与介质
WCB铸钢阀体可配相应不锈钢套筒、阀芯和阀杆。
该系列可用于与材料相容的蒸汽、工业气体、热水及其它工艺介质。
公开资料列有-20℃～350℃参考温度系列。较高温度工况应采用匹配的金属阀座、填料及阀盖配置。
法兰安装和调试
采用PN25法兰连接时，应核对连接尺寸、密封面及紧固件。
安装前检查套筒、阀芯和阀腔内部是否存在异物。
调试时校验执行机构全行程、阀位反馈及关闭位置，确保阀芯运动不受管道安装应力影响。
选型及维护
应提供入口和出口压力、最小和最大流量、介质温度、允许噪声、密封要求及电动控制条件。
维护时重点检查套筒窗口、阀芯导向面、阀座、阀杆填料和执行器，并关注套筒孔口结垢、冲蚀及异常振动。
