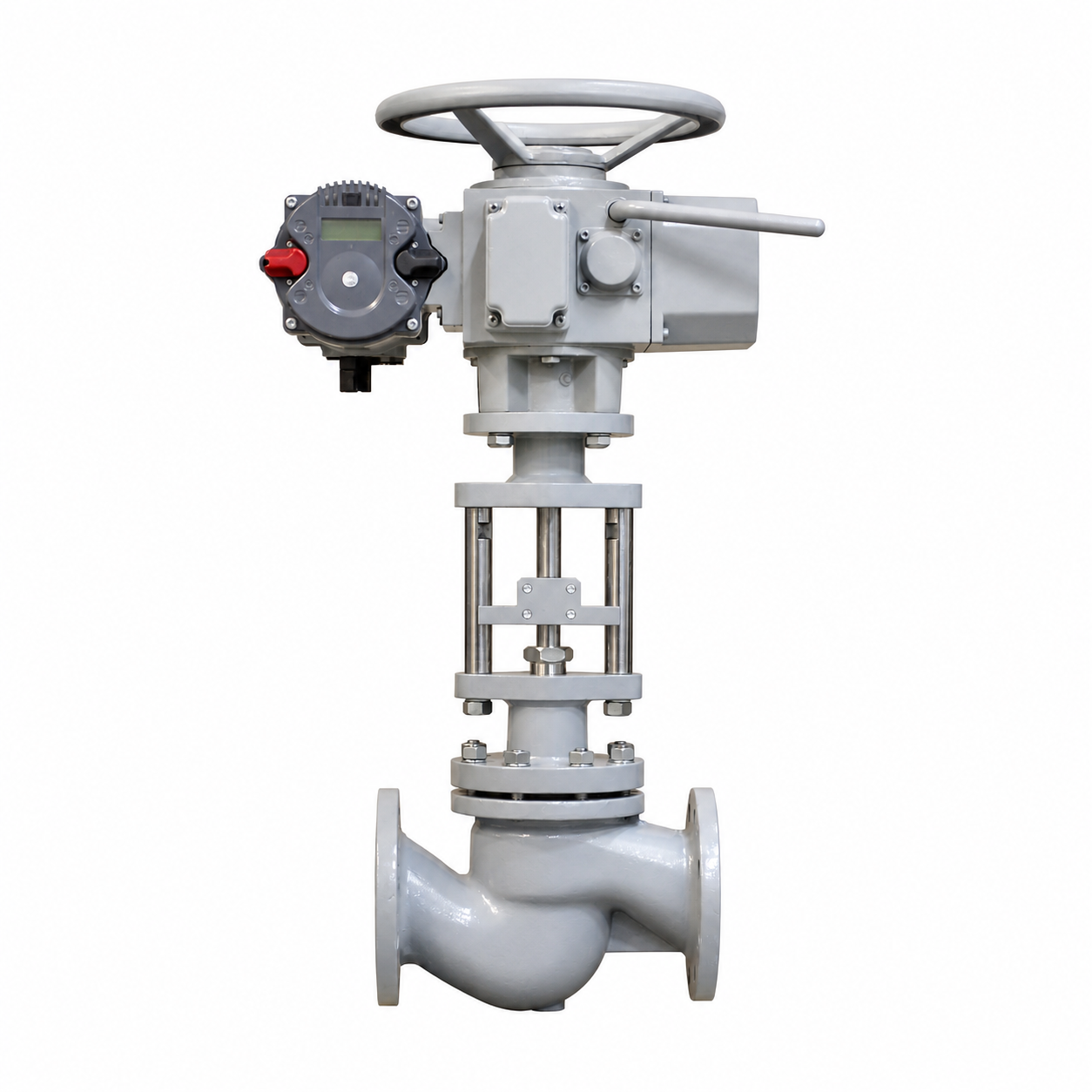

ZAZP-16C WCB铸钢电动直通单座法兰调节阀

ZAZP-16C WCB铸钢电动直通单座法兰调节阀

型号
ZAZP-16C
通径
DN25–DN300
压力
PN16
阀体
WCB铸钢
密封
金属密封或适配增强软密封
介质
工业水、热水、蒸汽、相容导热介质
更多技术信息 13
阀门类型
电动直通单座调节阀
阀体结构
直通式
主要阀芯
单座直行程阀芯
导向形式
与实际阀芯匹配的导向结构
阀芯与阀杆
304或316不锈钢配置
驱动机构
电动直行程推力执行机构
控制方式
连续行程调节
模拟控制
可选择支持4–20mA的控制模块
法兰连接
PN16法兰连接体系
官网温度参考系列
-20℃~250℃
功能
流量、压力、温度过程调节
流量计算
IEC 60534-2-1适用方法
关闭密封
按阀座材料及对应试验要求
产品参数
产品技术参数
项目冻结参数
产品型号ZAZP-16C
阀门类型电动直通单座调节阀
阀体材料WCB铸钢
公称压力PN16
公称通径系列DN25–DN300
阀体结构直通式
主要阀芯单座直行程阀芯
导向形式与实际阀芯匹配的导向结构
阀芯与阀杆304或316不锈钢配置
阀座金属密封或适配增强软密封
驱动机构电动直行程推力执行机构
控制方式连续行程调节
模拟控制可选择支持4–20mA的控制模块
法兰连接PN16法兰连接体系
官网温度参考系列-20℃~250℃
介质工业水、热水、蒸汽、相容导热介质
功能流量、压力、温度过程调节
流量计算IEC 60534-2-1适用方法
关闭密封按阀座材料及对应试验要求

250℃为网页公开的系列参考上限,适用于相应耐温阀内件和填料配置,不作为所有软密封结构的统一额定温度。

产品概述

ZAZP-16C WCB铸钢电动直通单座法兰调节阀由钢制直通阀体、单座阀芯、阀座、阀杆及电动直行程执行机构组成,用于工业过程管线中的流量、压力和温度调节。

该型号采用PN16公称压力等级,公开通径系列为DN25–DN300。阀芯通过直线运动改变节流面积,实现过程介质流量控制。

ZAZP-16C型号与承压结构

ZAZP-16C属于电动直通单座调节阀型号系列,其中16对应PN16公称压力等级,C表示碳钢阀体材料类别。

WCB铸钢阀体承担管道连接载荷及内部压力。实际允许工作压力应符合阀体材料与设计温度对应的压力温度额定值。

单座阀芯与调节原理

电动执行机构推动阀杆,使单座阀芯沿轴向移动。

阀芯与阀座之间的有效流通面积随行程变化,从而改变介质流量。

阀芯轮廓、阀座直径和行程决定实际流量特性。需要线性或等百分比特性时,应采用对应的阀内件方案。

电动直行程执行机构

电动执行机构通过内部传动机构产生轴向推力,驱动阀杆完成规定行程。

执行机构的输出推力应满足阀芯受压差作用产生的载荷、阀杆填料摩擦及阀座关闭要求。

用于连续调节时,可采用与控制系统相匹配的模拟输入模块。供电电压、4–20mA输入和阀位反馈由具体执行器配置确定。

材料与密封结构

WCB阀体可与304或316不锈钢阀内件形成不同材料组合。

阀芯和阀座可采用适合介质的金属密封,部分配置可采用增强软密封结构。

阀座材料影响介质相容性、温度条件和关闭泄漏性能,应与阀杆填料和阀盖结构共同考虑。

适用介质和温度

本系列可用于与WCB阀体及阀内件材料相容的工业水、热水、蒸汽和相应导热介质。

官网列示的-20℃~250℃属于产品系列参考温度范围。高温蒸汽工况需要采用与温度匹配的阀座、填料和阀盖结构。

连续调节蒸汽时,还应根据流量及压差评估噪声和阀内流速。

法兰安装和调试

安装时核对PN16法兰尺寸、密封面及阀体规定流向。

电动执行机构应留有足够的全行程操作与检修空间,避免管道应力传递至阀杆。

调试时检查阀位方向、行程限位、输入控制信号和反馈位置,确认阀芯能够按控制指令正确移动。

选型与维护

选型时应提供最小、正常和最大流量,入口与出口压力、介质温度、阀座密封要求、执行器电源和控制信号。

维护时检查阀芯、阀座、阀杆填料、电动传动机构及阀位反馈,并关注长期节流造成的阀内件磨损和沉积情况。

Tekron & Trekre

ZAZP-16C WCB铸钢电动直通单座法兰调节阀 FAQ

01 ZAZP-16C中的16C是什么意思?
16表示PN16公称压力等级,C表示碳钢阀体材料类别。该型号采用电动直行程控制结构。
02 ZAZP-16C适合连续调节蒸汽流量吗?
采用适合蒸汽温度及压差的阀芯、阀座、填料和电动执行机构后,可以用于相应蒸汽流量控制,并应核算流速、噪声及阀内件受力。
03 ZAZP-16C必须使用4–20mA吗?
不必须。4–20mA属于可选控制模块支持的模拟输入方式,实际信号和供电由电动执行机构的配置决定。
