D341W蜗轮法兰通风蝶阀-碳钢/不锈钢

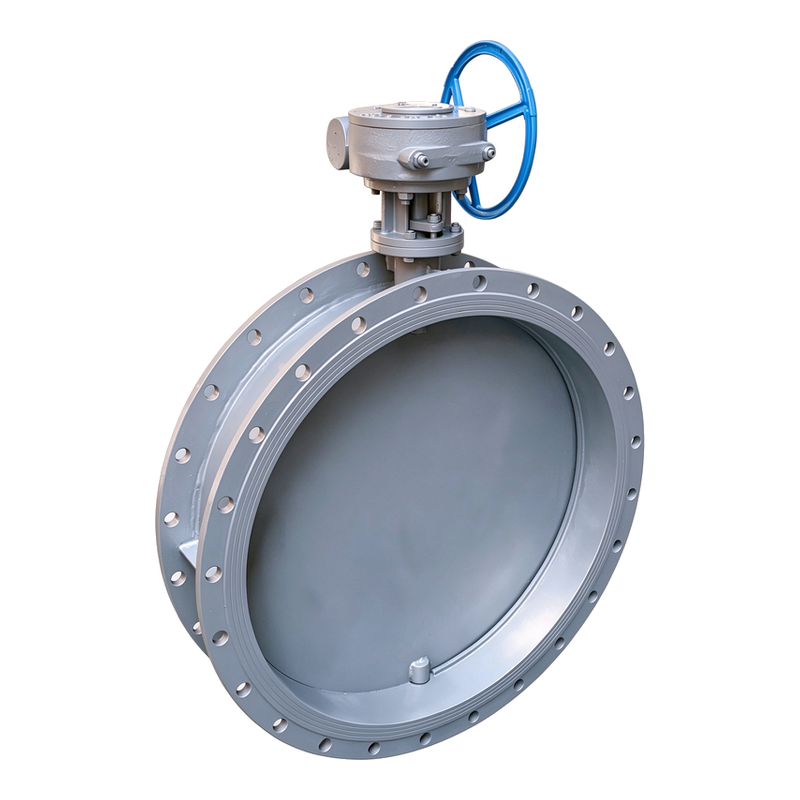

D341W蜗轮法兰通风蝶阀

D341W蜗轮法兰通风蝶阀主要用于低压、大流量的烟风管道和通风除尘系统，可对空气、烟气、含尘气体、热风及一般工业气体进行启闭或调节。阀门采用法兰连接与短结构阀体，适合安装在冶金、电力、建材、环保除尘、锅炉配套、矿山通风和化工尾气处理等管线上。与常规水系统蝶阀相比，通风蝶阀更关注流道截面积、启闭力矩、热膨胀间隙和现场维护便利性，适用于压力不高但管径较大的气体工况。

结构与驱动

该系列可采用钢板焊接阀体或整体法兰结构，蝶板围绕阀轴旋转90度实现开关和流量调节。蜗轮传动具有操作平稳、定位方便的特点，适合较大口径阀门的现场手动启闭；如系统需要远程控制，也可按阀门口径、压差、启闭频率和控制信号配置气动或电动执行机构。阀体两端按项目管道法兰标准加工，安装时应核对法兰外径、螺栓孔中心圆、管道方向和检修空间。

材质与密封

D341W通风蝶阀阀体常用碳钢、304不锈钢或316L不锈钢，蝶板可根据介质腐蚀性和温度条件选用碳钢、不锈钢或耐磨处理结构，阀轴可选碳钢、不锈钢等材料。密封形式可采用金属密封、非严密型通风密封或按泄漏要求配置的改进型密封结构。对于含尘烟气、热风或存在一定颗粒冲刷的管线，建议在选型阶段说明介质温度、粉尘浓度、流速和启闭频率，以便确认阀板厚度、轴端支撑和密封间隙。

产品参数

适用工况

江苏泰科流体控制阀门有限公司Trekre & Tekron中外合资阀门提供的D341W蜗轮法兰通风蝶阀，可用于除尘风管、锅炉烟道、窑炉热风、矿山通风、废气处理和工艺气体支路。产品选型时建议提供介质名称、设计温度、设计压力、管道尺寸、法兰标准、允许泄漏要求、驱动方式和现场安装方向。对于大口径或高温烟气管线，可进一步核对阀轴材料、轴承结构、执行机构扭矩和热膨胀补偿空间，使阀门与管路运行条件匹配。
