D641X气动法兰软密封蝶阀-球墨铸铁/不锈钢板

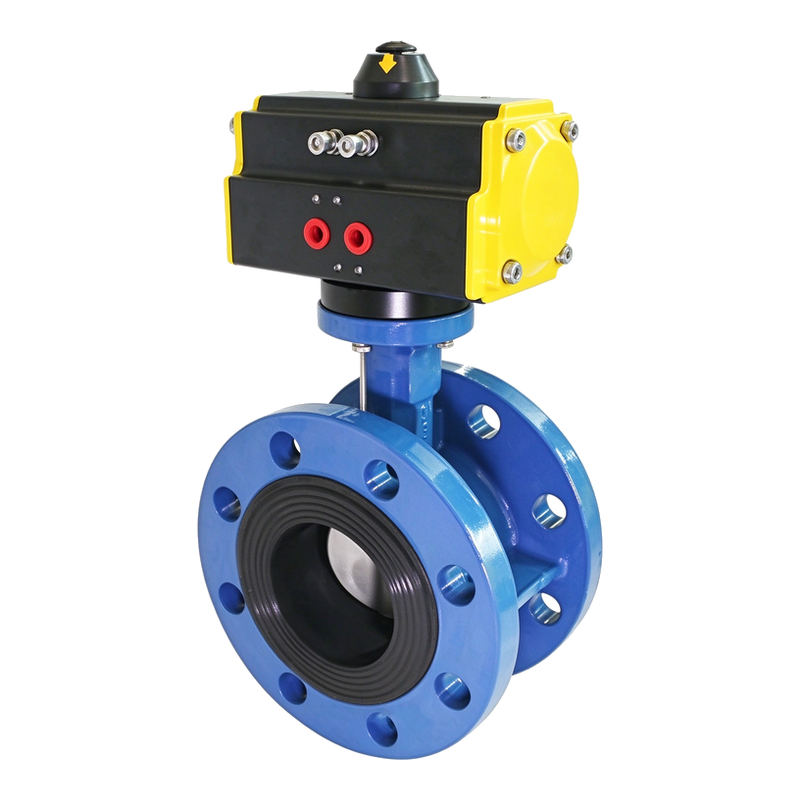

D641X气动法兰软密封蝶阀

D641X气动法兰软密封蝶阀适用于给排水、暖通空调、消防喷淋、工业循环水及一般腐蚀性介质管路，可对水、空气、油品及弱酸碱介质实现快速切断或流量调节。阀门采用法兰式连接，阀体两端带标准法兰，与管道法兰螺栓紧固后即可形成稳定连接，适合中大口径及需要承受一定管路载荷的场合。气动执行机构以压缩空气为动力，通过活塞或拨叉机构驱动阀杆带动蝶板完成90°旋转启闭，动作响应快，便于接入DCS、PLC等自动化控制系统，实现远程开关与联锁保护。

结构与驱动

阀门由法兰式阀体、橡胶衬里阀座、蝶板、阀杆及气动执行器组成。法兰连接形式按GB/T9113、HG/T20592或ANSI B16.5等标准加工，可与国标、美标管道法兰配套组对。蝶板与阀座采用中线软密封结构，关闭时依靠弹性密封圈形成可靠密封，泄漏等级可满足一般工业切断要求。气动执行器可选双作用或单作用（弹簧复位）结构，配套电磁阀、限位开关、过滤减压阀及气控阀即可组成完整气控单元。对于需要比例调节的场合，可配置带定位器的调节型执行器，实现4-20mA信号控制阀位开度。

材质与密封

阀体常用球墨铸铁QT450、WCB铸钢、CF8/CF8M不锈钢等材料，可按介质腐蚀性与温度工况选配。蝶板可选球墨铸铁、WCB、304或316不锈钢，表面可覆胶或衬胶以增强耐腐蚀性能。阀座密封圈多采用NBR、EPDM、氟橡胶或硅橡胶，阀杆填料一般为柔性石墨或O形圈组合结构，兼顾密封与启闭灵活性。法兰密封面可加工为突面（RF）或按要求提供配套垫片选型建议。对于含颗粒或磨损性介质，应核对密封材料硬度与耐磨性，必要时选用硬化蝶板或专用阀座结构。

产品参数

适用工况

D641X采用中线软密封结构。双向关闭是指按规定条件分别从两侧施压时的密封能力，不代表任意压差、温度和介质下均可无方向限制安装。选型请注明正反向最大关闭压差、介质、温度、阀座材料及试验要求，安装遵守所供产品标识。

对于需要耐腐蚀或卫生要求的场合，可选用不锈钢阀体配合EPDM或食品级密封材料；含泥沙介质应关注阀座耐磨性与冲洗条件。需要故障安全关断时，可选用单作用弹簧复位执行器；防爆区域应选用相应防爆等级的电磁阀与限位开关。常规供货可按项目要求提供球墨铸铁或不锈钢阀体配置，并配合相应压力等级法兰安装，便于在新建或改造管线中直接投入使用。

安装前应核对法兰规格、密封垫片及螺栓规格，确保阀体与管道同轴；气源应经干燥过滤，工作压力符合执行器铭牌要求。调试阶段可先手动操作检查阀板动作是否顺畅，再接入气控回路进行联锁测试。日常维护应定期检查密封泄漏、执行器气路及限位反馈状态，必要时更换阀座密封圈或填料，以保障长期稳定运行。
