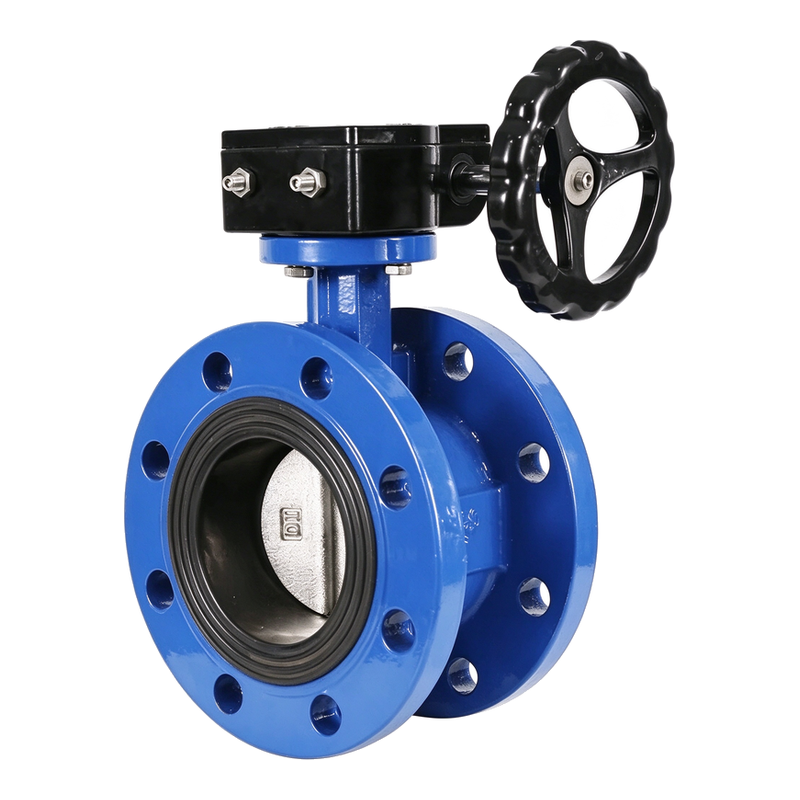

D341X蜗轮法兰软密封蝶阀-球墨铸铁/不锈钢板

D341X蜗轮法兰中线软密封蝶阀

D341X蜗轮法兰软密封蝶阀适用于给排水、市政供水、暖通空调、消防喷淋、工业循环水及一般腐蚀性介质管路，可对水、空气、油品及弱酸碱介质实现可靠切断或流量调节。阀门采用法兰式连接，阀体两端加工标准法兰密封面，通过螺栓与管道法兰组对安装，连接刚性好、承载稳定，适合中大口径及需要承受一定管道载荷的场合。蜗轮蜗杆传动装置将手轮旋转转换为蝶板90°启闭动作，操作省力，适合现场手动控制，也便于后续加装电动或气动执行机构实现远程驱动升级。

结构与驱动

阀门由法兰式阀体、橡胶衬里阀座、蝶板、阀杆及蜗轮箱组成。法兰连接形式按GB/T9113、HG/T20592、ANSI B16.5或DIN EN 1092等标准加工，可与国标、美标、德标管道法兰配套组对。D341X为法兰连接、中线软密封蝶阀，采用蜗轮手动操作。选型时同时核对阀座材料、允许压差和密封试验要求。蜗轮箱内置蜗轮蜗杆减速机构，可显著降低大口径阀门启闭扭矩，手轮位置可按安装方向调整，便于地面或平台操作。对于需要开度指示的场合，蜗轮箱可配置机械指示器或刻度盘，便于现场核对阀门开度。

材质与密封

阀体常用球墨铸铁QT450、WCB铸钢、CF8/CF8M不锈钢等材料，可按介质腐蚀性与温度工况选配。蝶板可选球墨铸铁、WCB、304或316不锈钢，表面可覆胶或衬胶以增强耐腐蚀性能。阀座密封圈多采用NBR、EPDM、氟橡胶或硅橡胶，阀杆填料一般为柔性石墨或O形圈组合结构，兼顾密封与启闭灵活性。法兰密封面可加工为突面RF、平面FF或按要求配置，安装时需配相应垫片并均匀紧固螺栓，确保阀体与法兰贴合。对于含颗粒或磨损性介质，应核对密封材料硬度与耐磨性，必要时选用硬化蝶板或专用阀座结构。

产品参数

适用工况

江苏泰科流体控制阀门有限公司Trekre & Tekron中外合资阀门提供的D341X蜗轮法兰软密封蝶阀，可用于市政供水泵站、楼宇二次供水、中央空调冷冻水与冷却水系统、污水处理沉淀池管路、消防末端控制及工业自动化产线流体切换。法兰式连接便于在泵前、过滤器前后设置检修阀，也适合需要承受管道热胀冷缩与振动载荷的主干管路。安装方向和允许流向应按实际产品标识及随阀说明确认，不默认任意方向安装。选型时建议提供介质名称、设计温度、设计压力、管道法兰标准、密封面形式、操作频率及安装空间要求，以便核对蜗轮箱扭矩、阀体材质与结构尺寸，使阀门与现场运行条件匹配。

对于需要耐腐蚀或卫生要求的场合，可选用不锈钢阀体配合EPDM或食品级密封材料；含泥沙介质应关注阀座耐磨性与冲洗条件。需要远程监控时，可在蜗轮箱基础上加装电动装置，实现开关量控制与位置反馈。常规供货可按项目要求提供球墨铸铁或不锈钢阀体配置，并配合相应压力等级法兰安装，便于在新建或改造管线中直接投入使用。

安装前应核对法兰规格、密封垫片、螺栓规格及管道对中情况，确保阀体与管道同轴、紧固力均匀；蜗轮箱润滑脂应定期检查补充。调试阶段可先缓慢操作手轮检查蝶板动作是否顺畅，确认全关位置密封无渗漏后再投入运行。日常维护应定期检查密封泄漏、蜗轮箱温升及手操机构状态，必要时更换阀座密封圈或填料，以保障长期稳定运行。法兰蝶阀在需要较高连接强度与检修便利性的场合，是低压常温流体管路中兼顾切断可靠性与运行经济性的常用选型方案之一。
