| 项目 | 参数值 |
|---|---|
| 产品类型 | 手动法兰截止阀 |
| 阀体材料 | CZ100铸造镍 |
| 材料标准体系 | ASTM A494/A494M中CZ100牌号 |
| 材料对应UNS | N02100 |
| 材料类别 | 工业纯镍系铸件 |
| 公开公称通径 | DN15–DN300 |
| 公开压力系列 | PN16、PN25、PN40独立等级 |
| 连接方式 | 法兰 |
| 驱动方式 | 手轮手动 |
| 启闭运动 | 阀瓣沿阀座轴向升降 |
| 密封形式 | 金属密封 |
| 阀瓣材料 | 与介质相容的镍系材料配置 |
| 阀座材料 | 相应耐蚀金属密封材料 |
| 阀杆材料 | 根据介质、强度及温度配套 |
| 主要介质 | 相容条件下的氢氧化钠、氢氧化钾溶液 |
| 温度条件 | 根据CZ100材料、填料和实际温压设计确定 |
| 介质限制 | 氧化性污染物、浓度和温度需分别评估 |
| 主要用途 | 苛性碱管路截断与有限手动节流 |
| 材料与试验 | CZ100原材料按适用ASTM要求；整阀试验按产品设计及合同要求 |

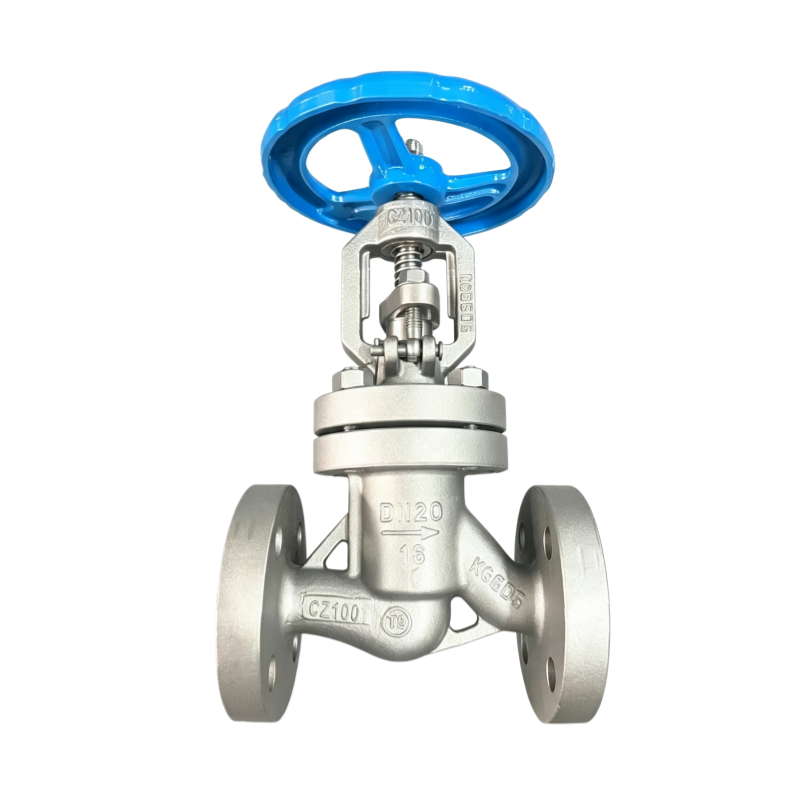

CZ100纯镍截止阀的结构与用途
CZ100铸造纯镍手动法兰截止阀用于需要镍材料耐碱性能的工业管道。阀门由镍系承压阀体、阀盖、阀瓣、阀座、阀杆及手轮组成，采用阀瓣沿阀座轴向移动的方式控制通道开启和关闭。
产品公开系列为DN15–DN300，压力等级包括PN16、PN25和PN40。不同口径和压力等级对应不同承压结构，应分别核对。
CZ100铸造镍与Nickel 200的材料关系
CZ100是ASTM A494体系中的铸造镍牌号，对应UNS N02100，与Nickel 200属于相应镍材料体系。
CZ100是铸件牌号，不应直接用变形材牌号代替其材料证明书。CZ100也不等同于低碳Nickel 201。
纯镍系材料在特定苛性碱环境中具有有价值的耐腐蚀性能，但阀体以外的阀瓣、阀座和填料仍需采用与介质相容的材料。
氢氧化钠和氢氧化钾介质选材
CZ100纯镍材料可用于相容浓度及温度条件下的苛性碱系统，例如烧碱输送和部分碱液处理工艺。
镍材料的腐蚀行为与碱液浓度、温度、氧化性杂质及其它溶解成分有关。含氧化性盐类、硫化物或其它特殊杂质时，不能仅按照纯氢氧化钠溶液的数据选材。
用于碱液浓缩及较高温度工况时，必须同时确认材料腐蚀速率与承压设计条件。
阀瓣、阀座与金属密封结构
手轮带动阀杆，使阀瓣靠近或离开阀座。关闭时阀瓣密封面与阀座接触，形成金属密封。
金属密封性能与密封面材料、加工状态、阀杆操作力及实际压差有关。
本产品的密封要求应依据对应试验和工况确定，不能把金属密封直接写成固定零泄漏等级。
手轮操作及流道压降
手动截止阀通过阀杆传动完成开启和关闭，不依赖外部气源或电源。
阀瓣行程能够改变流通面积，因此可在符合设计要求的情况下进行有限手动节流，但不能代替专用高精度调节阀。
截止阀流道存在方向变化，选型时还应核算阀门压降和手轮操作力。
温度、压力与镍材料的使用边界
CZ100材料的温度适用条件与铸件性能、设计应力及介质腐蚀有关。
高温苛性碱工况需要特别考虑纯镍材料的碳含量和长期组织稳定性。对于约300℃以上的苛性碱服务，应评估是否需要采用低碳镍材料体系。
整阀允许温度不能仅以纯镍材料的耐蚀数据确定，还需要核对阀座、阀杆、填料、紧固件及对应压力等级。
法兰连接与安装要求
法兰连接应匹配管道的压力等级、密封面、垫片和螺栓。
安装时核对阀体规定的流向，检查阀瓣与阀座接触面以及手轮操作空间。
苛性碱系统应注意防止泄漏、沉积物进入阀座区域和管线温度变化造成的密封载荷变化。
采购选型及维护
选型时应提供氢氧化钠或氢氧化钾浓度、杂质成分、温度、压力、通径及法兰连接要求。
维护时重点检查阀瓣密封面、阀杆填料、阀盖连接和手轮传动机构。
如出现阀杆卡涩或关闭泄漏增大，应检查碱液结晶沉积、阀座磨损及填料状态。
