产品概述

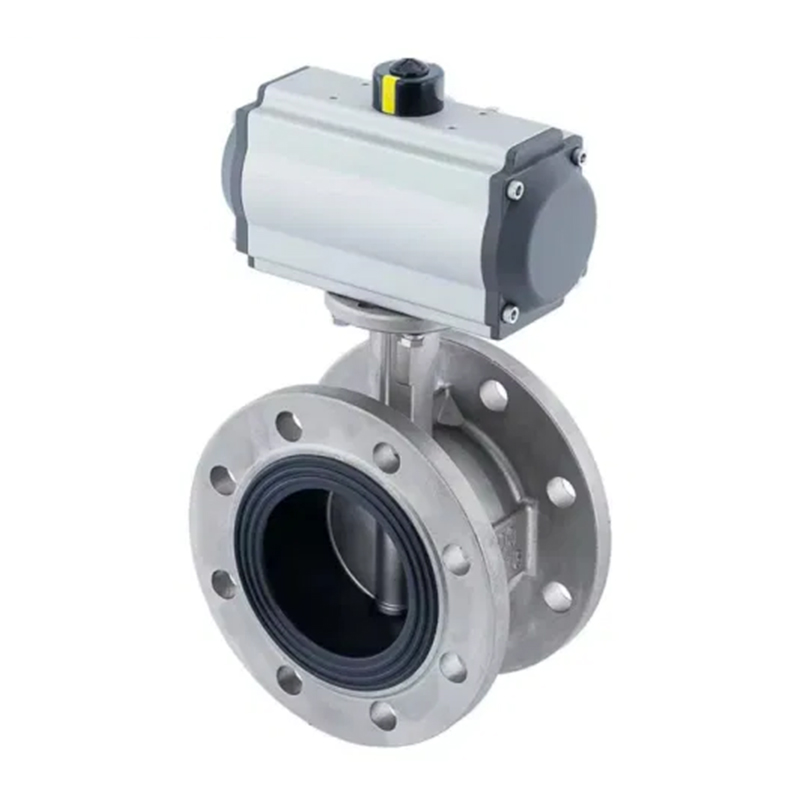

D641X气动法兰软密封蝶阀由法兰式蝶阀本体、气动执行机构及连接组件构成，适用于工业管路中介质的开关、切断和联锁控制。执行机构接收压缩空气后带动阀杆作0～90°角行程转动，使蝶板在开启与关闭位置之间切换；根据控制要求，也可配置电气阀门定位器进行一定范围的调节。产品采用法兰连接，安装稳定，便于与常用管路标准配套，可用于水、空气、低压气体以及与阀体和密封材料相容的非腐蚀性或弱腐蚀性介质。
结构形式
阀体采用短结构法兰式设计，两端法兰螺栓孔与管道法兰对应连接。蝶板位于阀体流道中心，阀杆与蝶板可靠连接，转动时同步改变流通面积。弹性阀座包覆或嵌装在阀体密封区域，关闭时蝶板外圆与阀座形成压紧密封。阀杆支承部位可设置轴套和密封圈，以降低转动摩擦并限制介质沿阀杆外泄。执行机构通过支架和联轴器与阀杆连接，整体布局紧凑，适合水平或垂直管道安装。
口径与压力范围
常用公称通径可覆盖DN50～DN700，压力等级一般为PN6～PN16，部分规格可按项目要求配置PN25。法兰连接尺寸可参考GB/T 9113、HG/T 20592或项目指定标准，结构长度可按GB/T 12221等相关规范确认。大口径或高流速工况应核算执行器输出转矩、阀杆强度和水锤影响；频繁启闭管路还应合理设置启闭时间，避免瞬时压力波动对阀门、泵组和管路支架产生冲击。
材质与密封形式
阀体可选球墨铸铁、WCB碳钢、CF8或CF8M不锈钢，蝶板可选球墨铸铁包覆处理、304、316或316L不锈钢，阀杆通常采用不锈钢。软密封阀座可选EPDM、NBR等弹性材料：EPDM适用于工业水、冷却水和一般空气介质，NBR可用于部分油类及与其相容的介质。具体温度范围、耐腐蚀性和使用寿命与介质成分、浓度、压力及启闭频率有关，选型时应根据工况资料确定，不应将不同弹性材料直接替换使用。
气动驱动与控制
气动执行机构可选双作用或单作用弹簧复位形式。双作用执行器通过两个气口交替供气完成开启和关闭，适合气源稳定、需要双向气动操作的场合；单作用执行器在失气时依靠弹簧返回，可按安全要求设置为故障关或故障开。常用工作气源为0.4～0.7MPa的洁净干燥压缩空气。附件可配置电磁阀、限位开关、空气过滤减压阀、手轮机构和阀门定位器，并可输出开到位、关到位或连续阀位反馈信号。
产品特点
法兰连接有利于阀门与管道保持同轴，适合中大口径管路；弹性软密封在规定工况下可获得较好的关闭密封性能；蝶板作四分之一回转，启闭行程短，便于实现远程开关和联锁；气动执行机构动作速度可通过节流附件调整，并能与现场控制系统配合。该产品主要承担开关和切断，也可在经过流量特性、压差和开度核算后用于一般调节，不建议在未核算的情况下长期处于小开度高压差节流状态。
适用工况与行业
D641X气动法兰软密封蝶阀可用于给排水、污水处理、暖通空调、冷却循环水、消防辅助管路、食品设备公用工程以及一般工业自动化系统，常见位置包括泵房进出口、过滤装置前后、储罐输送管线和工艺水分配管路。对于含硬质颗粒、纤维团或高浓度浆料的介质，应评估蝶板边缘和阀座磨损；对于强腐蚀、高温蒸汽、可燃有毒介质或真空工况，应改用相应材料和专用结构，并确认防爆等级与泄漏要求。
主要参数
型号：D641X；公称通径：DN50～DN700；压力等级：PN6～PN16，可选PN25；连接方式：法兰连接；阀体材质：球墨铸铁、WCB、CF8、CF8M；蝶板材质：球墨铸铁、304、316或316L；密封形式：EPDM或NBR弹性软密封；驱动方式：双作用气动或单作用弹簧复位；气源压力：0.4～0.7MPa；控制功能：开关、切断、联锁或一般调节；附件：电磁阀、限位开关、过滤减压阀、定位器可选；适用温度按阀座材料和介质条件确定。
安装与维护
安装前应核对型号、口径、压力等级、法兰标准和执行器故障位置，清除管道内焊渣及杂物。阀门应在蝶板略微开启状态下对中装入管道，均匀交叉紧固法兰螺栓，避免阀体受力变形或蝶板与管道内壁干涉。调试时检查气源压力、开关方向、到位信号和启闭时间，并进行密封检查。运行期间定期排放过滤减压阀积水，检查气管接头、阀杆密封、法兰连接及执行器紧固件。江苏泰科流体控制阀门有限公司可依据介质、温度、阀前后压力和控制逻辑提供材料与执行机构配置建议。
