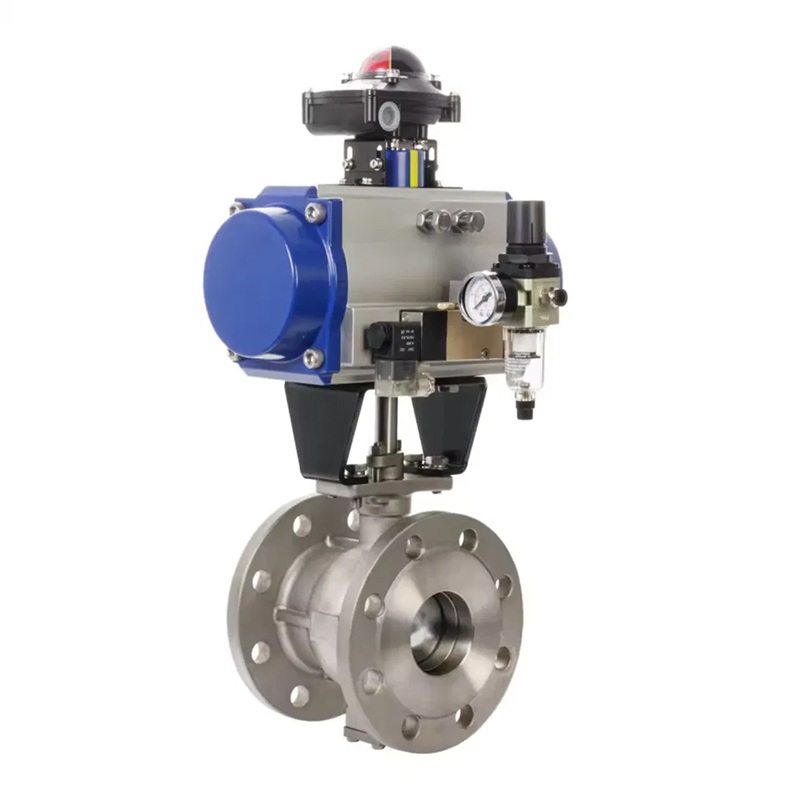

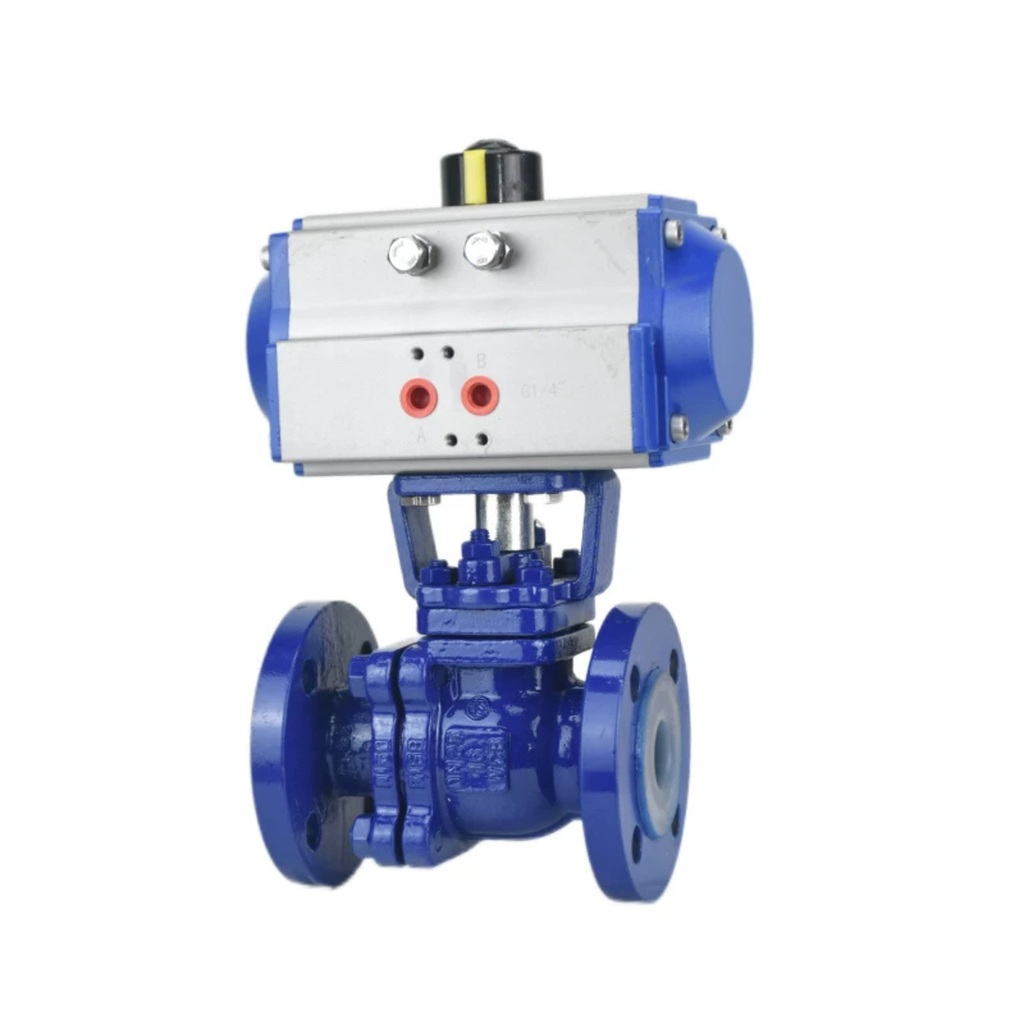

Q641F气动法兰软密封球阀

产品概述

Q641F气动法兰软密封球阀由法兰球阀、气动执行机构、安装支架和联轴器组成，适用于工业管道的远程开关、快速切断和联锁控制。压缩空气进入执行机构后推动活塞运动，经齿轮齿条或拨叉机构转换为0～90°旋转，带动球体完成开启和关闭。阀门全开时通孔与管道方向一致，介质流动路径直接，可用于水、空气、油品以及与阀体和软密封材料相容的工艺介质。

结构形式

阀体可采用两片式或三片式结构，法兰端与管路螺栓连接。球体可选全通径或缩径形式，阀杆设置防吹出结构并由填料系统限制外漏。两侧软密封阀座对球体提供支承和预紧，关闭时球面与阀座形成连续密封接触。执行机构通过支架与阀体连接，联轴器保证阀杆和输出轴同心。装配时应根据阀门转矩和故障位置选择执行器规格，防止输出不足或冲击过大。

口径与压力范围

常用公称通径为DN15～DN300，压力等级可选PN10～PN40，也可提供Class 150等标准配置。法兰连接尺寸可按GB/T 9113、HG/T 20592、JB/T 79或ASME B16.5执行。气动执行器转矩应根据最大工作压差、阀座材料、介质黏度、启闭频率和安全系数核算。对大口径、高压差或长时间停用的阀门，还应考虑阀座静摩擦及管路沉积物对启动力矩的影响。

材质与密封

阀体材料可选WCB、CF8、CF8M或项目指定合金，球体与阀杆常用304、316或316L不锈钢。阀座可选PTFE、增强聚四氟乙烯RPTFE或PPL：PTFE适合一般温度的水、空气和部分化学介质；RPTFE用于需要较高承载能力的场合；PPL可用于温度相对较高且材料相容的工况。填料通常采用聚四氟乙烯组合或柔性石墨，具体材料应依据介质腐蚀性、温度和允许泄漏等级确定。

气动驱动与附件

气动执行机构可选双作用或单作用弹簧复位形式。双作用执行器通过两个气口交替供气完成开关，适合气源稳定的常规控制；单作用执行器在失气时由弹簧返回，可根据工艺安全要求设置故障关或故障开。常用气源压力为0.4～0.7MPa的洁净干燥压缩空气。附件可配置电磁阀、限位开关盒、过滤减压阀、阀门定位器和手轮机构，并可向控制系统反馈开到位、关到位或连续阀位信号。

产品特点

四分之一回转动作路径短，便于实现快速开关；球体直通流道在全开状态下局部阻力较小；法兰连接适合工业固定管路，拆装和维护较为方便；软密封结构在限定温度、压力和介质条件下可获得稳定的关闭密封。该产品主要用于开关、切断和联锁，也可配置定位器承担一般调节，但长期小开度节流前应核算流速、噪声、阀座冲刷和执行机构控制精度。

适用行业与工况

Q641F气动法兰软密封球阀可用于石油化工辅助系统、环保水处理、食品设备公用工程、电力、冶金、造纸以及一般工业自动化管路，常见于储罐进出料、泵组前后、过滤设备、压缩空气支路和工艺水切换位置。介质含硬质颗粒、纤维团或高浓度浆料时，应评估球体和阀座磨损；用于强腐蚀、高温蒸汽、可燃或有毒介质时，应确认防火、防静电、防爆及低逸散要求。

产品参数

安装与维护

安装前应清理管道焊渣和杂物，核对流向、法兰标准、气源压力及失气安全位置。法兰连接应保持同轴，螺栓按对角顺序均匀紧固，避免阀体承受额外管道载荷。调试时检查开关方向、到位反馈、动作时间和气路密封，并通过节流附件调整启闭速度。运行期间定期排放过滤减压阀积水，检查气管、填料、法兰和执行器紧固件。江苏泰科流体控制阀门有限公司可按介质、压差、动作频率和控制逻辑提供配置建议。

Q641F选型问答

问：双作用和单作用气动执行器怎样选择？
答：气源稳定且无需失气复位时可选双作用；要求失气后自动回到安全位置时选单作用，并明确故障开或故障关。
问：现场气源需要满足什么条件？
答：建议使用洁净、干燥的压缩空气，并按执行器要求配置过滤减压阀及合适的供气管径。
