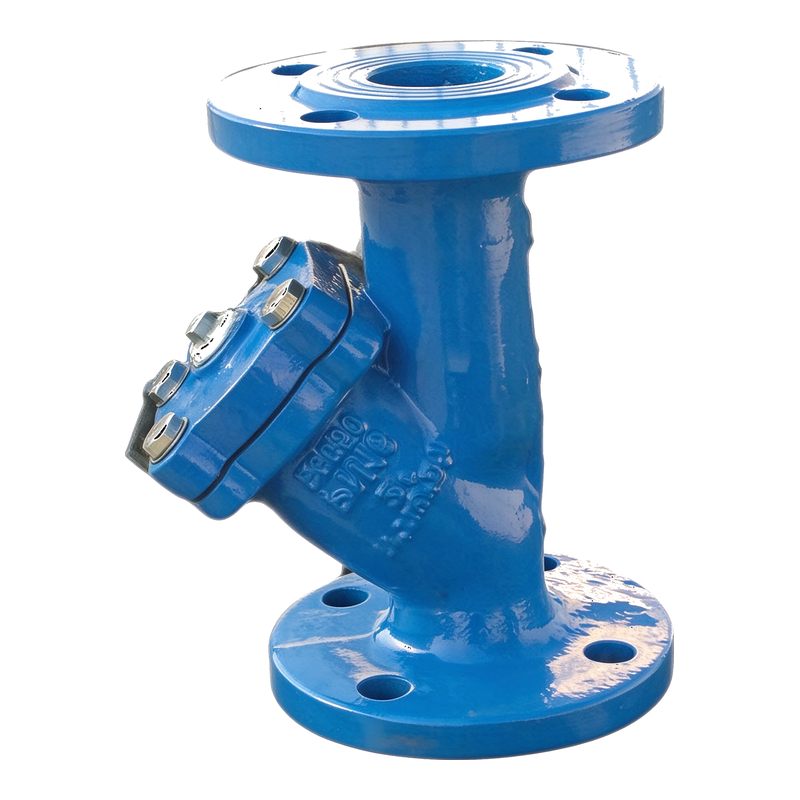

美标 150LB 球墨铸铁 Y 型过滤器：美标管路的杂质拦截之选

一、技术参数（参考值，选型以实际产品参数为准）

二、产品定位：美标管路的 "前置保护" 元件

三、Y 型过滤器的结构与工作原理

1. 介质从入口进入过滤器，经滤网过滤后从出口流出，杂质被截留在滤网内部；

2. 滤网斜置于壳体内，过滤面积较大，压损相对较小；

3. 杂质积累到一定程度后，打开底部排污盖或拆卸滤网即可清理，无需拆卸整个过滤器；

4. 可根据工艺需要选择不同目数（过滤精度）的滤网。

四、球墨铸铁材质：强度与韧性兼顾

1. 强度高：球墨铸铁抗拉强度显著高于灰铸铁，承压能力更强；

2. 韧性好：球状石墨赋予材料良好的延伸性与抗冲击性能，不易脆断，适合埋地与频繁拆装场合；

3. 铸造性好：适合制造过滤器壳体等复杂形状部件；

4. 成本适中：综合性能优于灰铸铁，成本低于锻钢、不锈钢，适合管网批量配套。

五、美标 150LB 体系对接

1. 压力等级：Class 150（150LB），与美标法兰管道系统匹配；

2. 法兰连接：法兰符合美标 ANSI 规范，与美标管道对接方便；

3. 适用范围：适用于北美市场、出口型项目及按美标设计的工程；

4. 滤网材质：滤网采用不锈钢，耐蚀耐磨，可按工况选择目数。

六、主要特点

1. 斜置滤网结构紧凑，过滤面积较大，压损相对较小。

2. 截留管路杂质，保护下游泵、阀门与仪表设备。

3. 球墨铸铁阀体，强度与韧性兼顾，承压可靠。

4. 美标 Class 150 体系设计，法兰连接与美标管道对接方便。

5. 滤网清洗拆装方便，维护成本低。

6. 过滤精度按工艺定制，适配不同洁净度要求。

七、应用场景与选型建议

• 泵、阀门、流量计等设备前端的杂质拦截保护；

• 水、油品、气体、蒸汽等一般介质的管路过滤；

• 北美市场及按美标设计的工程项目；

• 对压力等级与法兰标准有美标要求的管路系统。

1. 确认过滤精度：按下游设备要求选择滤网目数，兼顾过滤效果与压损；

2. 确认介质与温度：介质特性与温度决定阀体材质与滤网材质，蒸汽工况确认滤网耐温；

3. 确认压力等级：按管网工作压力确认 Class 等级，并核对美标法兰标准；

4. 确认安装方向：按阀体流向标识安装，滤网朝便于排污的方向，确保杂质截留有效；

5. 核对法兰标准：法兰压力等级与密封面形式（RF、FF 等）须与管道匹配。

八、常见问题解答

结语

美标 150LB 球墨铸铁 Y 型过滤器，以斜置滤网实现管路杂质的有效截留，以球墨铸铁材质保证强度与韧性，按美标 Class 150 体系设计，是美标管路过滤的实用选择。具体选型时，建议结合介质、温度、过滤精度与管路标准要求，由专业技术人员确认参数后再下单。
