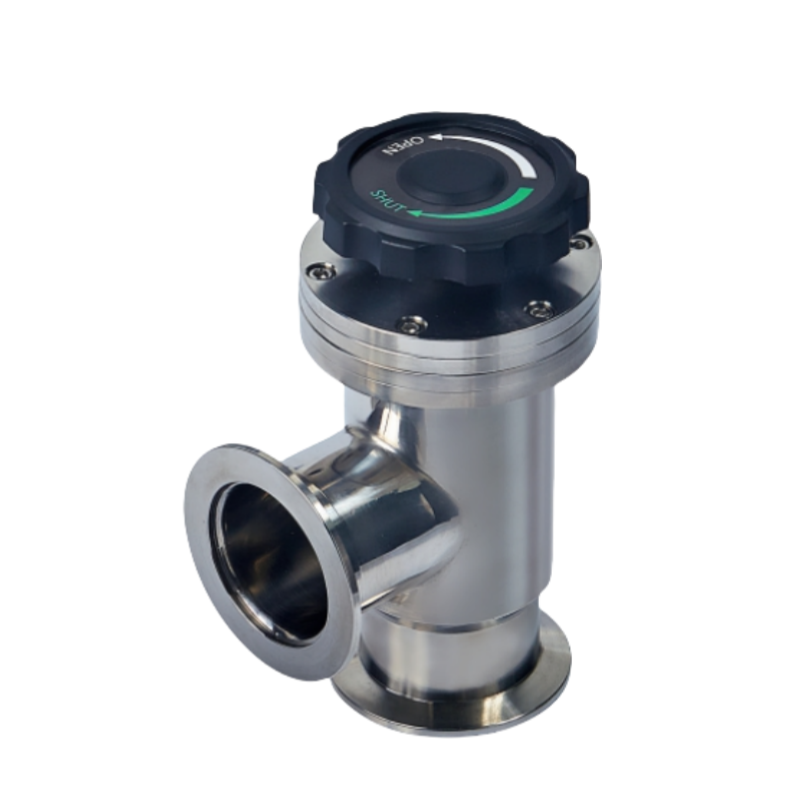

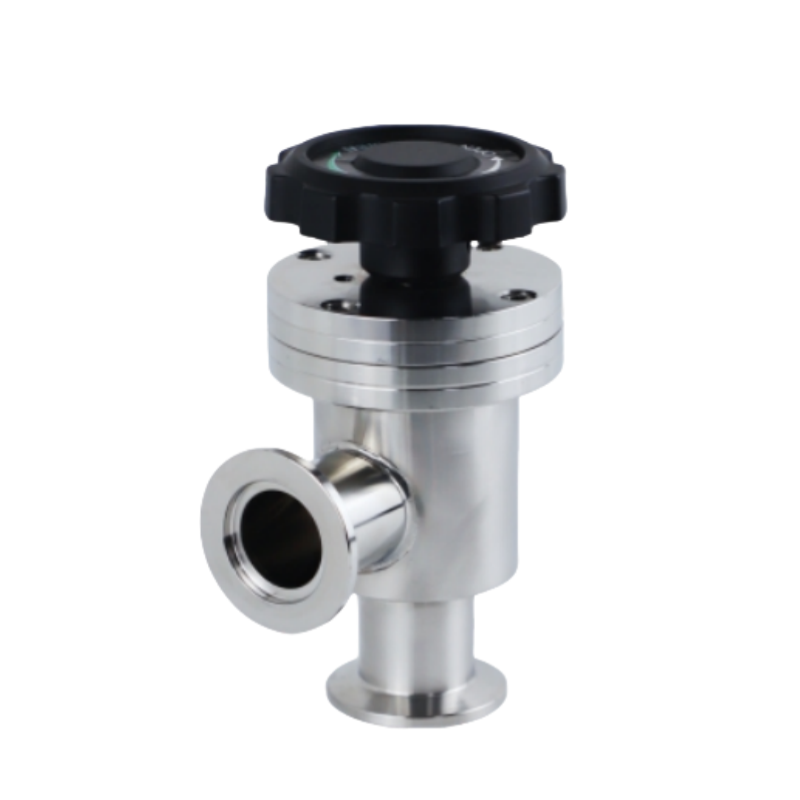

手动挡板阀是一种专为真空系统设计的手动控制阀门，采用角式结构（阀体与管道呈90°直角连接），适用于需要快速启闭或隔离气流的应用场景。其核心功能是通过手动旋转阀杆驱动挡板垂直运动，实现对真空管路的高效通断控制，典型工作压力范围为1×10⁻⁵Pa至常压24。
结构设计
该阀门由阀体、挡板、密封组件及手动驱动机构构成：
- 阀体：采用304/316L不锈钢材质，经精密加工后表面粗糙度≤0.8μm，确保与密封面的紧密贴合23。
- 挡板：圆形金属结构，边缘镶嵌氟橡胶或丁腈橡胶密封圈，手动阀杆驱动下可实现垂直运动，泄漏率≤1×10⁻⁵Pa·m³/s46。
- 密封设计：采用波纹管轴封或O型圈密封，避免传统填料函导致的真空泄漏风险，支持-30℃至150℃的宽温域工况36。
性能特点
- 快速响应：手动操作下DN100阀门可在3秒内完成启闭，紧急切断效率高24。
- 低维护成本：模块化密封圈可单独更换，无需拆卸阀体36。
- 兼容性强：法兰接口符合ISO-KF标准，适配DN16-DN50的真空管道系统7。
典型应用
- 真空镀膜设备的腔体隔离
- 半导体制造过程中的气体控制
- 实验室真空系统的介质切换
（注：具体参数需以实际产品技术文档为准。）
