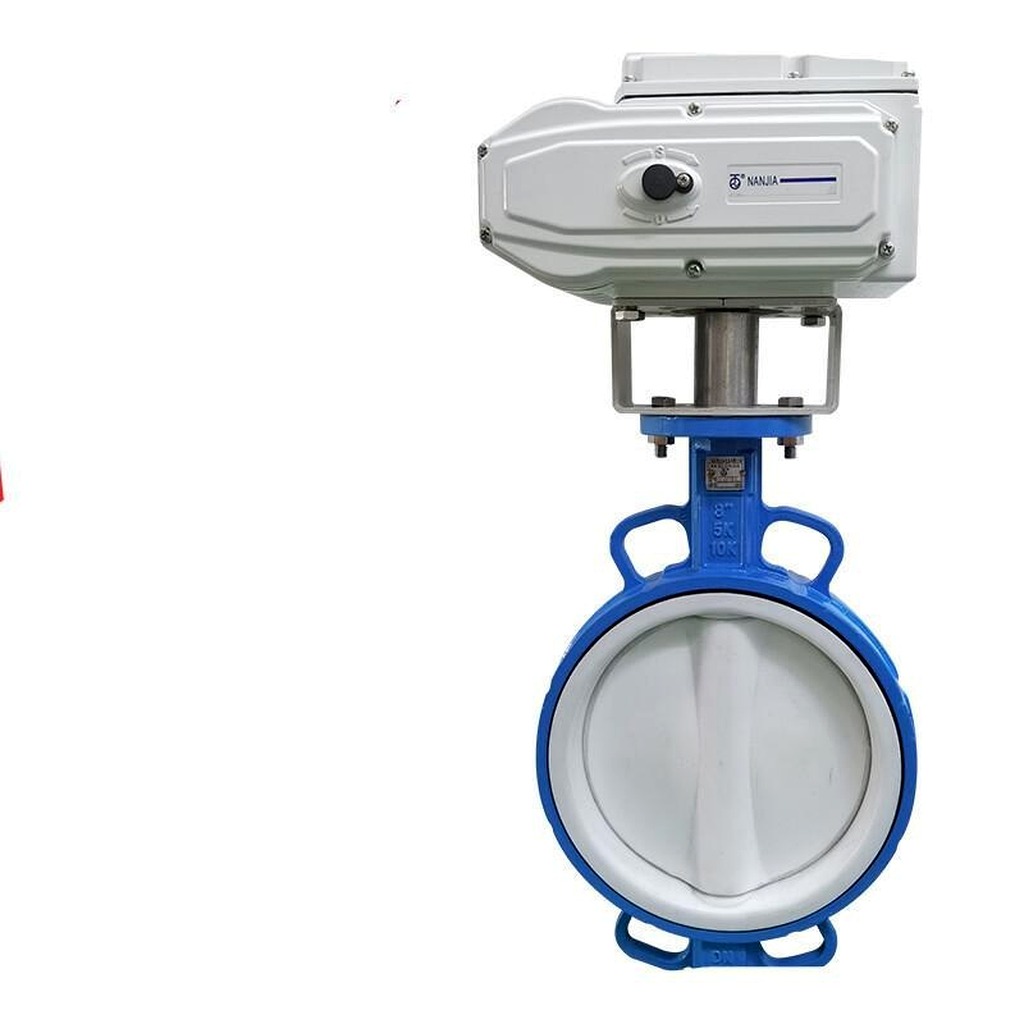

<p><strong>D971F电动对夹衬氟蝶阀-球墨铸铁/FEP衬里</strong></p>
<p>结构形式：对夹式衬氟电动蝶阀 公称通径：DN50-DN1200 压力等级：PN10-PN16 阀体材质：球墨铸铁、WCB、不锈钢+FEP衬里 驱动方式：电动开关/调节</p>
<h2>产品参数</h2>
<h3>D971F电动对夹衬氟蝶阀</h3>
<p>D971F电动对夹衬氟蝶阀适用于化工、氯碱、硫酸、磷酸、水处理及各类强腐蚀介质管路，可对盐酸、硫酸、氢氟酸、碱液及有机溶剂等介质实现可靠切断或流量调节。阀门采用对夹式连接，阀体置于两片管道法兰之间，通过螺栓夹紧固定，结构紧凑、占用轴向空间小，便于在管廊密集或需要远程控制的装置中使用。电动执行器通过阀杆驱动蝶板完成90°旋转启闭，可接入DCS、PLC系统，实现集中监控与联锁保护。</p>
<h3>结构与驱动</h3>
<p>阀门由对夹式阀体、衬氟蝶板、衬氟阀座、阀杆、填料函及电动执行器组成。对夹连接按GB/T12238、API 609等标准设计，可与国标、美标对夹法兰配套安装。蝶板与阀座采用中线衬氟结构，阀体流道、蝶板表面及阀座密封面均由FEP（F46）或PTFE（F4）等氟塑料整体衬里覆盖，介质仅与衬里层接触，阀体金属骨架起承压与结构支撑作用。关闭时蝶板与阀座衬里贴合形成严密密封，可满足强腐蚀介质管路的切断要求。电动装置可选开关型或调节型，电源AC220V/380V，支持4-20mA、开关量等控制信号。</p>
<h3>材质与密封</h3>
<p>阀体常用球墨铸铁QT450、WCB铸钢或CF8/CF8M不锈钢，内腔及过流部件采用FEP、PFA或PTFE衬里，衬里厚度与工艺按介质温度、浓度及磨损性确认。蝶板与阀座衬里可一体成型或分体压紧结构，阀杆采用不锈钢并配衬氟轴套或包覆结构，防止介质沿阀杆外漏。填料函可采用V型氟塑料填料或组合密封结构，兼顾耐腐蚀与启闭灵活性。对夹螺栓规格与数量按口径与压力等级配置，安装时应选用与管道法兰匹配的垫片与紧固件。对于含固体颗粒或冲刷性介质，应核对衬里材料耐磨性与冲刷条件。</p>
<table border="1" cellpadding="8" cellspacing="0" style="border-collapse:collapse;width:100%;font-family:"Microsoft YaHei","微软雅黑",sans-serif;font-size:18px;line-height:1.8;color:#333;">
<tr><td>产品型号</td><td>D971F，可扩展D971F46、D971F4、D971PFA等</td></tr>
<tr><td>结构形式</td><td>对夹式衬氟电动蝶阀</td></tr>
<tr><td>公称通径</td><td>DN50-DN1200，特殊口径按项目确认</td></tr>
<tr><td>压力等级</td><td>PN10、PN16，Class150</td></tr>
<tr><td>阀体材质</td><td>球墨铸铁、WCB、CF8、CF8M+FEP/PTFE衬里</td></tr>
<tr><td>蝶板/阀座</td><td>不锈钢或铸钢骨架，FEP、PFA或PTFE衬里</td></tr>
<tr><td>密封形式</td><td>衬氟软密封，中线结构</td></tr>
<tr><td>驱动方式</td><td>电动执行器，开关型/调节型可选</td></tr>
<tr><td>适用温度</td><td>衬氟材料约-20℃至150℃，按衬里牌号确认</td></tr>
<tr><td>适用介质</td><td>盐酸、硫酸、碱液、有机溶剂及强腐蚀流体</td></tr>
<tr><td>制造标准</td><td>GB/T 12238、API 609、HG/T等，按项目确认</td></tr>
</table>
<h3>适用工况</h3>
<p>江苏泰科流体控制阀门有限公司Trekre & Tekron中外合资阀门提供的D971F电动对夹衬氟蝶阀，可用于氯碱电解槽进出口、酸碱储罐输送管线、磷化工序、电镀废水处理、烟气脱硫吸收液系统及制药原料配制管路等场合。产品双向密封，安装时一般不受介质流向限制。选型时建议提供介质成分、浓度、设计温度、设计压力、管道法兰标准、控制信号类型及安装空间要求，以便核对阀体材质、衬里材料、口径与压力等级，使阀门与现场腐蚀工况匹配。</p>
<p>对于高温稀酸或含氟介质，应重点确认衬里耐温与耐化学性能；需要频繁启闭的场合，应关注阀杆密封耐磨性与执行器扭矩配置。常规供货可按项目要求提供球墨铸铁或不锈钢阀体配置，并配合相应对夹法兰螺栓组，便于在新建或技改管线中直接投入使用。安装前应核对对夹法兰规格、螺栓长度与垫片类型，确保阀体与管道同轴、受力均匀；衬氟阀门不宜采用焊接方式与管道连接，避免高温损伤衬里。</p>
<p>调试阶段应点动操作执行器，检查启闭是否顺畅、限位是否正确、关闭后有无内漏；长期停用或检修后，应检查执行器接线、阀杆密封与衬里状态。日常维护应关注衬里有无鼓包、龟裂或冲刷损伤，发现异常应及时停机检修或更换密封件，以保障在强腐蚀环境下的长期稳定运行。</p>
<p>本产品属于衬里阀门系列；如需确认口径、压力、材质与驱动方式，请参考阀门技术资料或与江苏泰科流体控制阀门有限公司Trekre & Tekron中外合资阀门技术部门沟通。</p>
