Válvula de mariposa con relleno de fluoruro y engranaje D371F - fundido nodular/FEP

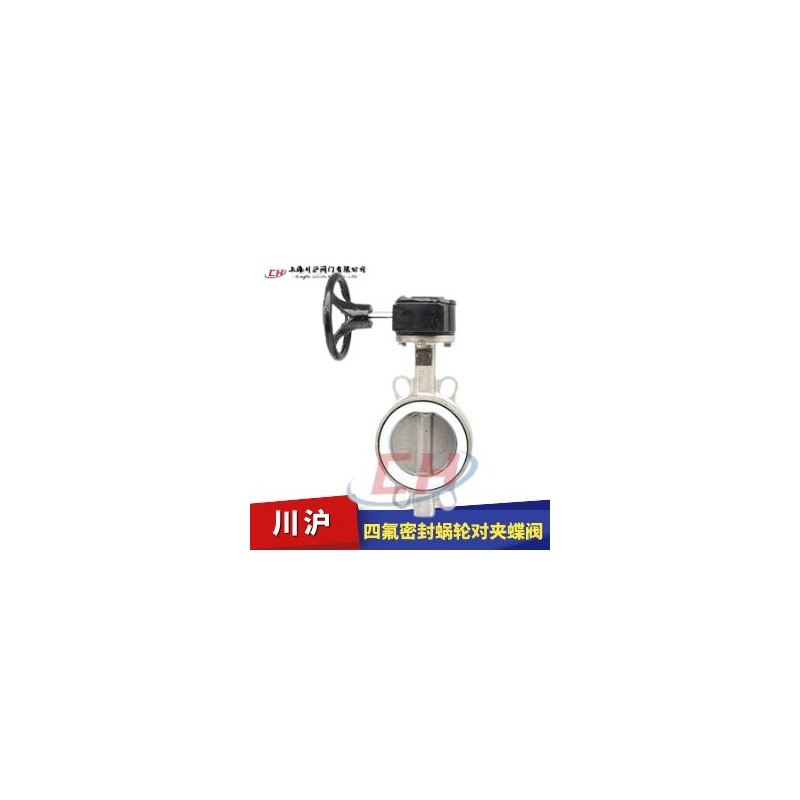

Válvula de mariposa de flúor recubierta de oblea con engranaje helicoidal D371F

La válvula de mariposa de flúor revestida con oblea de engranaje helicoidal D371F es adecuada para la industria química, cloro-álcali, ácido sulfúrico, ácido fosfórico, tratamiento de agua y varios tipos de tuberías de medios altamente corrosivos. Puede cortar o regular de manera confiable el flujo de medios como ácido clorhídrico, ácido sulfúrico, ácido fluorhídrico, álcalis y solventes orgánicos. La válvula adopta una conexión tipo oblea. El cuerpo de la válvula se coloca entre dos bridas de tubería y se sujeta y fija mediante pernos. Tiene una estructura compacta y ocupa poco espacio axial. Es fácil de usar en dispositivos con pasillos de tuberías densos o dispositivos que requieren desmontaje y mantenimiento frecuentes. El mecanismo de transmisión de engranaje helicoidal hace que el vástago de la válvula y la placa de mariposa giren 90° para abrirse y cerrarse a través de un tornillo sin fin accionado por un volante. La operación ahorra mano de obra y es adecuada para la operación manual in situ y la inspección y mantenimiento diarios de diámetros medianos y grandes.

Estructura y conductor

La válvula consta de un cuerpo de válvula tipo oblea, una placa de mariposa revestida de flúor, un asiento de válvula revestido de flúor, un vástago de válvula, un prensaestopas y una caja de engranajes helicoidales. La conexión de sujeción está diseñada de acuerdo con GB/T12238, API 609 y otros estándares, y se puede instalar con la brida de sujeción estándar nacional y americana. La placa de mariposa y el asiento de la válvula adoptan una estructura central revestida de flúor. El canal de flujo del cuerpo de la válvula, la superficie de la placa de mariposa y la superficie de sellado del asiento de la válvula están cubiertos por un revestimiento integral de fluoroplásticos como FEP (F46) o PTFE (F4). El medio solo hace contacto con la capa de revestimiento y el esqueleto metálico del cuerpo de la válvula desempeña el papel de soporte de presión y soporte estructural. Cuando están cerrados, la placa de mariposa y el revestimiento del asiento de la válvula encajan para formar un sello hermético, que puede cumplir con los requisitos de corte de tuberías de medios altamente corrosivos. La caja de engranajes helicoidales adopta una transmisión reductora de engranajes helicoidales, con un gran par de salida, buen rendimiento de autobloqueo y un funcionamiento suave del volante, lo que facilita su uso en situaciones de espacio limitado, como pozos de válvulas y entrepisos de galerías de tuberías.

Material y sellado

El cuerpo de la válvula generalmente está hecho de hierro dúctil QT450, acero fundido WCB o acero inoxidable CF8/CF8M. La cavidad interior y las piezas de paso de flujo están revestidas con FEP, PFA o PTFE. El espesor del revestimiento y el proceso se confirman según la temperatura, concentración y usabilidad del medio. La placa de mariposa y el revestimiento del asiento de válvula pueden formarse en una sola pieza o tener una estructura de compresión separada. El vástago de la válvula está hecho de acero inoxidable y está revestido con un casquillo de flúor o una estructura de revestimiento para evitar que el medio se escape a lo largo del vástago de la válvula. El prensaestopas puede utilizar empaquetaduras fluoroplásticas en forma de V o una estructura de sellado combinada, teniendo en cuenta la resistencia a la corrosión y la flexibilidad de apertura y cierre. Las especificaciones y cantidad de pernos de sujeción se configuran según el diámetro y el nivel de presión. Durante la instalación se deben utilizar juntas y sujetadores que coincidan con la brida de la tubería. Para medios que contienen partículas sólidas o erosión, se debe verificar la resistencia al desgaste y las condiciones de erosión del material del revestimiento y, si es necesario, se debe reforzar el diseño de transición del canal de flujo o se debe seleccionar un fluoroplástico de mayor calidad.

Parámetros del producto

Condiciones de trabajo aplicables

La válvula de mariposa de flúor revestida con oblea de engranaje helicoidal D371F proporcionada por Jiangsu Tyco Fluid Control Valve Co., Ltd. Trekre & Tekron Las válvulas de empresa conjunta chino-extranjera se pueden utilizar en la importación y exportación de electrolizadores cloro-álcalis, tuberías de transporte de tanques de almacenamiento ácido-base, procesos de fosfatación, tratamiento de aguas residuales de galvanoplastia, sistemas de líquidos de absorción de desulfuración de gases de combustión y preparación de materias primas farmacéuticas. tuberías. El producto está sellado en ambas direcciones y generalmente no está restringido por la dirección del flujo del medio durante la instalación. Al seleccionar, se recomienda proporcionar la composición del medio, la concentración, la temperatura de diseño, la presión de diseño, los estándares de bridas de tubería y los requisitos de espacio de instalación para verificar el material del cuerpo de la válvula, el material del revestimiento, el calibre y el nivel de presión, de modo que la válvula pueda igualar las condiciones de corrosión en el sitio.

Para medios que contienen ácido diluido o flúor a alta temperatura, se debe centrarse en confirmar la resistencia a la temperatura y la resistencia química del revestimiento; cuando se requieren aperturas y cierres frecuentes, se debe prestar atención a la resistencia al desgaste del sello del vástago de la válvula y al estado de lubricación del engranaje helicoidal. El suministro regular puede proporcionar una configuración del cuerpo de la válvula de hierro dúctil o acero inoxidable de acuerdo con los requisitos del proyecto y combinar con el juego de pernos de brida de abrazadera correspondiente para facilitar el uso directo en tuberías de nueva construcción o renovación técnica. Antes de la instalación, se deben verificar las especificaciones de la brida sujeta, la longitud del perno y el tipo de junta para garantizar que el cuerpo de la válvula y la tubería sean coaxiales y que la fuerza sea uniforme; Las válvulas revestidas de flúor no deben conectarse a la tubería mediante soldadura para evitar daños al revestimiento por altas temperaturas.

El volante debe operarse lentamente durante la etapa de depuración para verificar si la apertura y el cierre son suaves y si hay fugas internas después del cierre; después de una parada o mantenimiento prolongado, se debe verificar el estado de lubricación de la caja de engranajes helicoidales y del sellado del vástago de la válvula. El mantenimiento de rutina debe prestar atención a si hay protuberancias, grietas o daños por erosión en el revestimiento. Si se encuentra alguna anomalía, la máquina debe apagarse para mantenimiento o los sellos deben reemplazarse a tiempo para garantizar un funcionamiento estable a largo plazo en ambientes altamente corrosivos.

Este producto pertenece a nuestra gama de Válvulas de mariposa. Para seleccionar diámetro, presión, material y accionamiento, consulte nuestros recursos técnicos de válvulas.
