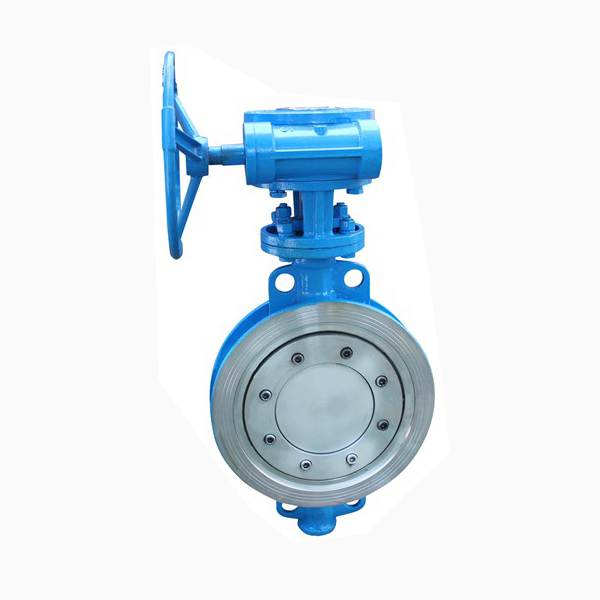

D373H Válvula de mariposa con junta dura tipo oblea y engranaje helicoidal - Placa de acero fundido/acero inoxidable

Válvula de mariposa de sello duro de oblea de engranaje helicoidal D373H

La válvula de mariposa de sellado duro con engranaje helicoidal D373H es adecuada para sistemas de tuberías como energía eléctrica, petroquímica, metalurgia, suministro de agua municipal y agua de circulación industrial. Puede cortar o regular de forma fiable el flujo de vapor, agua a alta temperatura, petróleo, gas y medios que contienen partículas. La válvula adopta una estructura de sello duro de metal tipo oblea. El cuerpo de la válvula está intercalado entre dos bridas de tubería. La instalación es compacta y ocupa poco espacio, lo que facilita su montaje en lugares restringidos. El engranaje helicoidal convierte la rotación del volante en una acción de apertura y cierre de 90° de la placa de mariposa, lo que ahorra esfuerzo en la operación y es adecuado para el control manual in situ de diámetros medianos y grandes. Los actuadores eléctricos o neumáticos también se pueden configurar según los requisitos del proyecto para lograr un accionamiento remoto.

Estructura y conductor

La válvula consta de un cuerpo de válvula tipo wafer, un asiento de válvula de metal, una placa de mariposa, un vástago de válvula y una caja de engranajes helicoidales. La conexión por abrazadera no requiere bridas adicionales. Los pernos se pueden apretar a través de la brida de la tubería y los orificios de posicionamiento del cuerpo de la válvula. Es fácil de desmontar y montar y favorece el mantenimiento de tuberías. La serie D373H adopta una estructura de sellado duro de doble excéntrica o triple excéntrica. Durante el proceso de apertura y cierre, la placa de mariposa y el asiento de la válvula presentan pequeños rayones. Al cerrarse, dependen de la superficie metálica de sellado para formar una presión específica fiable. El nivel de fuga puede cumplir con los requisitos generales de corte industrial. La caja de engranajes helicoidales tiene un mecanismo de reducción de engranajes helicoidales incorporado, que puede reducir significativamente el par de apertura y cierre de válvulas de gran diámetro. La posición del volante se puede ajustar según la dirección de instalación para facilitar la operación en el suelo o en la plataforma. Cuando se requiere indicación de apertura, la caja de engranajes helicoidales puede equiparse con un indicador mecánico o dial para facilitar la verificación in situ de la apertura de la válvula.

Material y sellado

El cuerpo de la válvula generalmente está hecho de acero fundido WCB, acero inoxidable CF8/CF8M y otros materiales, y se puede seleccionar de acuerdo con la corrosividad del medio y las condiciones de temperatura. La placa de mariposa se puede seleccionar de acero inoxidable WCB, 304 o 316, y la superficie de sellado se puede recubrir con aleación de estelita o carburo. La dureza puede alcanzar más de HRC50 para mejorar la erosión y la resistencia al desgaste. El vástago de la válvula generalmente está hecho de acero inoxidable y la empaquetadura es de grafito flexible o una estructura de sellado combinada, teniendo en cuenta la flexibilidad de sellado, apertura y cierre. Se pueden instalar juntas metálicas o compuestas entre las superficies de sellado en ambos extremos del cuerpo de la válvula tipo wafer y la brida de la tubería para garantizar un sellado confiable en la conexión de la brida. Para medios que contienen partículas o abrasividad, se debe verificar la dureza y la resistencia al desgaste de la superficie de sellado y, si es necesario, se debe usar una placa de mariposa endurecida o una estructura especial de asiento de válvula.

Parámetros del producto

Condiciones de trabajo aplicables

La válvula de mariposa de sellado duro con abrazadera de engranaje helicoidal D373H proporcionada por Jiangsu Tyco Fluid Control Valve Co., Ltd. Trekre & Tekron Las válvulas de empresa conjunta chino-extranjera se pueden utilizar para conmutación de fluidos en tuberías de motores auxiliares de plantas de energía, unidades de craqueo catalítico de refinación de petróleo, sistemas de gas de altos hornos de acero, redes de tuberías de calor municipales y líneas de producción de automatización industrial. El producto está sellado en ambas direcciones y generalmente no está restringido por la dirección del flujo del medio durante la instalación. Al seleccionar, se recomienda proporcionar el nombre del medio, la temperatura de diseño, la presión de diseño, el estándar de brida de la tubería, la frecuencia de operación y los requisitos de espacio de instalación para verificar el torque de la caja de engranajes helicoidales, el material del cuerpo de la válvula y el tamaño del espacio entre los orificios de la abrazadera, de modo que la válvula pueda coincidir con las condiciones de operación en el sitio.

Para vapor de alta temperatura o medios que contienen partículas, se debe prestar atención al material de la superficie de sellado y al proceso de revestimiento; cuando se requiere monitoreo remoto, se puede instalar un dispositivo eléctrico en la caja de engranajes helicoidales para lograr el control del interruptor y la retroalimentación de posición. El suministro regular puede proporcionar configuraciones de cuerpo de válvula de acero fundido o acero inoxidable de acuerdo con los requisitos del proyecto, y puede instalarse con los niveles de presión correspondientes para facilitar el uso directo en tuberías nuevas o reconstruidas.

Este producto pertenece a nuestra gama de Válvulas de mariposa. Para seleccionar diámetro, presión, material y accionamiento, consulte nuestros recursos técnicos de válvulas.
