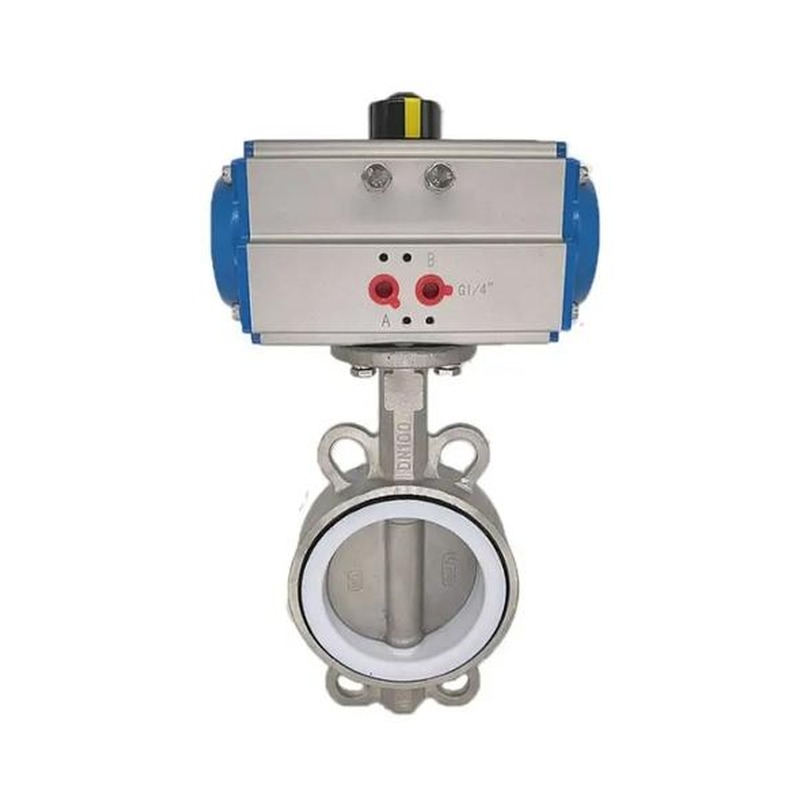

Válvula de mariposa neumática con sello blando tipo wafer D671X - Hierro dúctil/Acero inoxidable

Forma estructural: Válvula de mariposa neumática de sello blando tipo wafer. Diámetro nominal: DN50-DN1200. Nivel de presión: PN10-PN16. Material del cuerpo de la válvula: hierro dúctil, WCB, acero inoxidable. Método de conducción: actuador neumático

Válvula de mariposa neumática de sellado suave tipo wafer D671X

La válvula de mariposa neumática tipo oblea de sellado suave D671X es adecuada para suministro y drenaje de agua, HVAC, rociadores contra incendios, agua de circulación industrial y tuberías de medios corrosivos en general. Puede cortar o ajustar rápidamente el flujo de agua, aire, aceite y medios ácidos y alcalinos débiles. La válvula adopta una estructura tipo oblea, con el cuerpo de la válvula intercalado entre dos bridas de tubería. Tiene una estructura compacta y ocupa poco espacio, lo que facilita su montaje en lugares de instalación restringidos. El actuador neumático utiliza aire comprimido como energía para hacer que la placa de mariposa gire 90° alrededor del eje del vástago de la válvula para completar la apertura y el cierre. Tiene una respuesta de acción rápida y es adecuado para ocasiones que requieren operaciones frecuentes o control de enclavamiento remoto.

Estructura y conductor

La válvula consta de un cuerpo de válvula tipo wafer, un asiento de válvula revestido de caucho, una placa de mariposa, un vástago de válvula y un actuador neumático. El tipo de conexión de abrazadera no requiere brida adicional. Los pernos se pueden apretar a través de la brida de la tubería y el orificio de posicionamiento del cuerpo de la válvula. Es fácil de desmontar y montar y favorece el mantenimiento de tuberías. La placa de mariposa y el asiento de la válvula adoptan una estructura de sellado suave y dependen de anillos de sellado elásticos para formar un sello confiable cuando están cerrados. El nivel de fuga puede cumplir con los requisitos generales de corte industrial. El actuador neumático puede elegir una estructura de simple efecto (retorno por resorte) o de doble efecto, y la presión de la fuente de aire suele ser de 0,4 a 0,7 MPa; se puede equipar con accesorios como válvulas solenoides, interruptores de límite, válvulas reductoras de presión de filtro y válvulas de control de aire para lograr control de interruptor, retroalimentación de señal y reinicio a prueba de fallas. Para sistemas que requieren funciones de ajuste, se puede utilizar un actuador ajustable con posicionador para ajustar la apertura de acuerdo con la señal de control.

Material y sellado

El cuerpo de la válvula generalmente está hecho de hierro dúctil QT450, acero fundido WCB, acero inoxidable CF8/CF8M y otros materiales, que se pueden seleccionar de acuerdo con la corrosividad del medio y las condiciones de temperatura. La placa de mariposa se puede seleccionar entre hierro dúctil, WCB, acero inoxidable 304 o 316, y la superficie se puede recubrir o revestir con caucho para mejorar la resistencia a la corrosión. El anillo de sellado del asiento de la válvula está fabricado principalmente de NBR, EPDM, caucho fluorado o caucho de silicona. La empaquetadura del vástago de la válvula es generalmente una estructura combinada de grafito flexible o junta tórica, teniendo en cuenta la flexibilidad de sellado, apertura y cierre. Se pueden instalar juntas de goma entre las superficies de sellado en ambos extremos del cuerpo de la válvula tipo wafer y la brida de la tubería para garantizar un sellado confiable en la conexión de la brida. Para medios que contienen partículas o abrasividad, se debe verificar la dureza y la resistencia al desgaste del material de sellado y, si es necesario, se debe usar una placa de mariposa endurecida o una estructura especial de asiento de válvula.

Parámetros del producto

Condiciones de trabajo aplicables

La válvula de mariposa neumática de oblea de sellado suave D671X proporcionada por Jiangsu Tyco Fluid Control Valve Co., Ltd. Trekre & Tekron Las válvulas de empresa conjunta chino-extranjera se pueden utilizar para el suministro de agua de edificios, sistemas de agua enfriada y de refrigeración de aire acondicionado central, tuberías de tanques de sedimentación para tratamiento de aguas residuales, control de terminales contra incendios y conmutación de fluidos de líneas de producción de automatización industrial. El producto está sellado en ambas direcciones y generalmente no está restringido por la dirección del flujo del medio durante la instalación. Al seleccionar, se recomienda proporcionar el nombre del medio, la temperatura de diseño, la presión de diseño, el estándar de brida de la tubería, la presión de la fuente de aire, la forma de la señal de control, el nivel a prueba de explosiones y los requisitos de tiempo de acción para verificar el torque del actuador, el material del cuerpo de la válvula y el tamaño del espacio entre los orificios de la abrazadera, de modo que la válvula pueda coincidir con las condiciones de operación en el sitio.

Para ocasiones que requieren resistencia a la corrosión o requisitos higiénicos, se puede seleccionar un cuerpo de válvula de acero inoxidable con EPDM o materiales de sellado de calidad alimentaria; para medios que contienen sedimentos, se debe prestar atención a la resistencia al desgaste del asiento de la válvula y a las condiciones de lavado. Cuando se requiere monitoreo remoto, el interruptor de límite abierto/cerrado y el indicador de posición de la válvula se pueden configurar para facilitar el enclavamiento con los sistemas PLC y DCS. El suministro regular puede proporcionar configuraciones de cuerpo de válvula de hierro dúctil o acero inoxidable según los requisitos del proyecto, y puede instalarse con los niveles de presión correspondientes para facilitar el uso directo en tuberías nuevas o renovadas.

Este producto pertenece a nuestra gama de Válvulas de mariposa. Para seleccionar diámetro, presión, material y accionamiento, consulte nuestros recursos técnicos de válvulas.
