D943H Válvula de mariposa eléctrica de triple desplazamiento con brida y sello rígido - Acero fundido/Acero inoxidable

Válvula de mariposa eléctrica con brida de sello duro triple excéntrica D943H

La válvula de mariposa eléctrica con brida de sello duro excéntrica triple D943H es adecuada para tuberías industriales como metalurgia, energía eléctrica, industria petroquímica, suministro y drenaje de agua y construcción municipal. Puede cortar y regular el flujo de agua, aire, gas natural, petróleo y fluidos débilmente corrosivos. La válvula adopta una estructura de sellado duro de metal multicapa de tres excéntricas. El par de sellado del asiento de la válvula y la placa de mariposa encajan gradualmente durante el proceso de apertura y cierre. El rendimiento del sellado es estable y adecuado para condiciones de trabajo que requieren niveles de sellado más altos y una vida útil más larga.

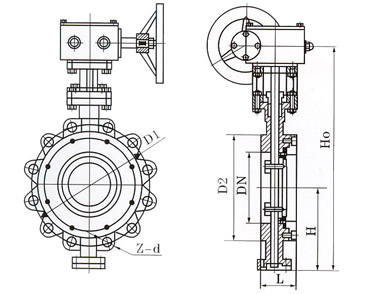

Forma estructural: válvula de mariposa de triple brida excéntrica con sellado duro. Ambos extremos del cuerpo de la válvula se procesan de acuerdo con el estándar de bridas del proyecto para facilitar el montaje y la instalación con bridas de tubería. La placa de mariposa gira 90° alrededor del eje del vástago de la válvula para completar la apertura y el cierre. El canal de flujo no está obstruido y la resistencia al flujo es relativamente pequeña. El actuador eléctrico puede realizar funciones de conmutación o ajuste según la señal de control y está equipado con límites mecánicos y límites eléctricos para facilitar el enclavamiento con sistemas de control como DCS y PLC.

Estructura y conductor

La estructura excéntrica triple permite que el eje del vástago de la válvula se desvíe del centro del cuerpo de la válvula, que el centro de la superficie de sellado se desvíe del eje del vástago de la válvula y que la superficie de sellado sea cónica, lo que hace que la placa de mariposa se separe del asiento de la válvula en el momento de la apertura, lo que reduce el desgaste del par de sellos. Las placas de mariposa de gran diámetro pueden adoptar una estructura de marco acolchado, teniendo en cuenta la resistencia y el área de flujo. El modo de conducción es principalmente eléctrico y el actuador se puede cambiar o ajustar. La señal de control admite formas comunes como 4-20 mA, 0-10 V y valor de conmutación; También se puede configurar un mecanismo de operación de emergencia con volante según los requisitos del proyecto.

Material y sellado

El cuerpo de la válvula generalmente está hecho de acero fundido WCB, acero al cromo-molibdeno, acero inoxidable CF8/CF8M o hierro dúctil; la placa de mariposa puede estar hecha de WCB, acero aleado, acero inoxidable y otros materiales, y la superficie de sellado puede estar revestida con carburo a base de cobalto o adoptar una estructura de sellado multicapa de acero inoxidable. El vástago de la válvula suele estar hecho de acero inoxidable 2Cr13, 304 o 316; el relleno suele ser grafito flexible. El anillo de sellado está hecho de acero inoxidable, que tiene las características de sellado duro de metal y compensación elástica, y puede mantener un buen rendimiento de sellado en condiciones de temperatura normales y más altas.

Parámetros del producto

Condiciones de trabajo aplicables

La válvula de mariposa eléctrica con brida de sello duro excéntrica triple D943H proporcionada por Jiangsu Tyco Fluid Control Valve Co., Ltd. Trekre & Tekron La válvula de empresa conjunta chino-extranjera se puede utilizar en ramas de vapor, tuberías de gas de proceso, sistemas de circulación de agua, transmisión de gas y ocasiones de corte industrial que requieren control remoto. El producto tiene una función de sellado bidireccional y generalmente no está restringido por la dirección del flujo del medio durante la instalación. Al seleccionar, se recomienda proporcionar el nombre del medio, la temperatura de diseño, la presión de diseño, el estándar de brida de la tubería, el nivel de fuga permitido, la forma de la señal de control, los requisitos a prueba de explosiones y la dirección de instalación, para verificar el torque del actuador, el material del cuerpo de la válvula y el tamaño de la conexión, para que la válvula pueda coincidir con las condiciones de operación en el sitio.

Para medios de lavado a alta temperatura, alta presión o que contienen partículas, se debe confirmar más a fondo el material de la superficie de sellado, la estructura de soporte del vástago de la válvula y el nivel de protección del actuador. Para válvulas de gran diámetro, se recomienda verificar la longitud estructural de la válvula, el tamaño de la conexión de la brida y el espacio de mantenimiento en el sitio; cuando se requiere retroalimentación de señal, se pueden configurar accesorios como indicadores de apertura, interruptores de límite o posicionadores de válvulas para satisfacer las necesidades de monitoreo y control del sistema de automatización. Los suministros regulares pueden proporcionar configuraciones de cuerpos de válvulas de acero al carbono o acero inoxidable de acuerdo con los requisitos del proyecto y hacer coincidir las conexiones de brida con los niveles de presión correspondientes para facilitar el montaje y la instalación directos en tuberías nuevas o reconstruidas.

Este producto pertenece a nuestra gama de Válvulas de mariposa. Para seleccionar diámetro, presión, material y accionamiento, consulte nuestros recursos técnicos de válvulas.
