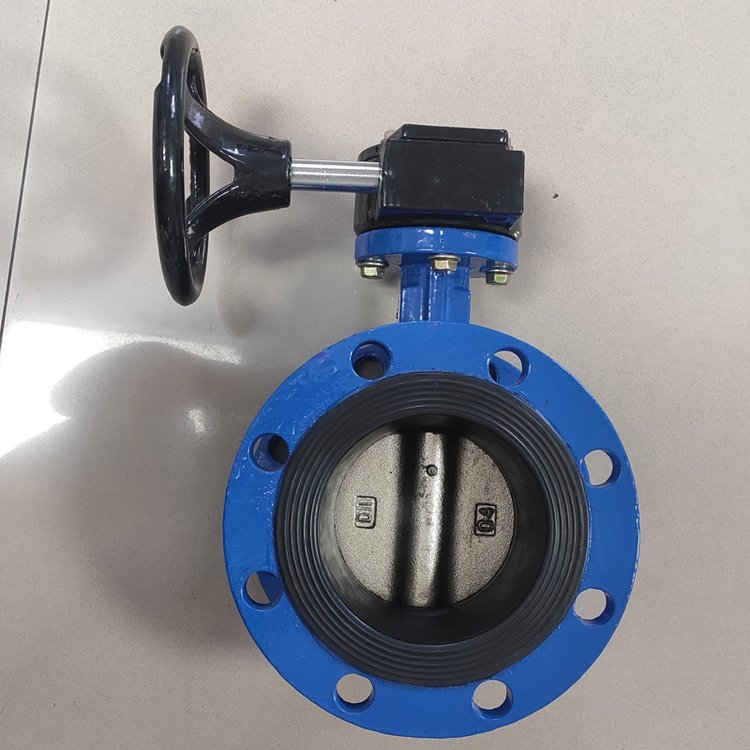

Válvula de mariposa de ventilación con brida de engranaje helicoidal D341W
La válvula de mariposa de ventilación con brida de engranaje helicoidal D341W se utiliza principalmente en conductos de humos de baja presión y gran flujo y en sistemas de ventilación y eliminación de polvo. Puede abrir, cerrar o regular aire, gases de combustión, gases que contienen polvo, aire caliente y gases industriales en general. La válvula adopta una conexión de brida y un cuerpo de válvula de estructura corta, y es adecuada para instalación en tuberías tales como metalurgia, energía eléctrica, materiales de construcción, eliminación de polvo de protección ambiental, soporte de calderas, ventilación de minas y tratamiento químico de gases de escape. En comparación con las válvulas de mariposa convencionales para sistemas de agua, las válvulas de mariposa de ventilación prestan más atención al área de la sección transversal del canal de flujo, el par de apertura y cierre, la brecha de expansión térmica y la conveniencia del mantenimiento en el sitio. Son adecuados para condiciones de gas con baja presión pero con tuberías de gran diámetro.
Estructura y conductor
Esta serie puede adoptar un cuerpo de válvula soldado con placa de acero o una estructura de brida integral. La placa de mariposa gira 90 grados alrededor del eje de la válvula para lograr la conmutación y el ajuste del flujo. La transmisión de tornillo sin fin tiene las características de funcionamiento suave y posicionamiento conveniente, y es adecuada para la apertura y cierre manual en sitio de válvulas de mayor diámetro; si el sistema requiere control remoto, también se pueden configurar actuadores neumáticos o eléctricos según el diámetro de la válvula, diferencia de presión, frecuencia de apertura y cierre y señal de control. Ambos extremos del cuerpo de la válvula se procesan de acuerdo con el estándar de bridas de tubería del proyecto. Durante la instalación, se debe verificar el diámetro exterior de la brida, el círculo central del orificio del perno, la dirección de la tubería y el espacio de mantenimiento.
Material y sellado
El cuerpo de la válvula de mariposa de ventilación D341W generalmente está hecho de acero al carbono, acero inoxidable 304 o acero inoxidable 316L. La placa de mariposa puede estar hecha de acero al carbono, acero inoxidable o estructura resistente al desgaste según la corrosividad del medio y las condiciones de temperatura. El eje de la válvula puede estar fabricado de acero al carbono, acero inoxidable y otros materiales. La forma de sellado puede ser un sello metálico, un sello de ventilación no hermético o una estructura de sellado mejorada configurada según los requisitos de fuga. Para tuberías que contienen gases de combustión polvorientos, aire caliente o cierta erosión por partículas, se recomienda indicar la temperatura del medio, la concentración de polvo, el caudal y la frecuencia de apertura y cierre durante la etapa de selección para confirmar el espesor de la placa de la válvula, el soporte del extremo del eje y la holgura del sellado.
Parámetros del producto
| Modelo de producto | D341W con reductor manual; D641W neumática y D941W eléctrica se seleccionan por separado |
| Forma estructural | Válvula de mariposa de ventilación con brida, cuerpo de válvula soldado de estructura corta |
| Diámetro nominal | Referencia habitual para consulta: DN50–DN600; otros tamaños requieren evaluación del plano, diferencial de presión y fabricación, sin implicar existencias |
| Nivel de presión | Referencia de la serie de ventilación de baja presión: PN1, PN2.5 o PN6; presión de trabajo, diferencial máximo y fugas se verifican para cada configuración |
| Material del cuerpo de la válvula | Acero al carbono, acero inoxidable 304, acero inoxidable 316L |
| Material de la placa de mariposa | Acero al carbono, acero inoxidable o estructura resistente al desgaste |
| Forma de sellado | Sello metálico, sello de ventilación no hermético, se puede seleccionar según los requisitos de fuga |
| Modo de conducción | Volante y reductor de tornillo sin fin; las versiones automatizadas son conjuntos distintos |
| Medios aplicables | Aire, gases de combustión, gases polvorientos, aire caliente y medios de ventilación general |
| Temperatura de selección | Referencia para la configuración de ventilación en acero al carbono: -10 °C a 300 °C; otros materiales o temperaturas se evalúan por separado según disco, eje, sellos, presión y diferencial. |
Gama de selección y fabricación a medida
Los rangos corresponden a opciones de la serie, no a combinaciones libres de todos sus extremos. Tamaños menores o mayores, materiales especiales y nuevos moldes se evalúan por proyecto. Indique fluido, temperatura, presión de trabajo y diferencial, conexión y accionamiento.
Para ventilación se especifican las fugas admisibles y el diferencial de trabajo. La designación PN no implica cierre estanco. D341W es manual; los conjuntos automatizados tienen su propia designación.
