D641X Válvula de mariposa neumática con brida y junta blanda - Placa de hierro dúctil/acero inoxidable

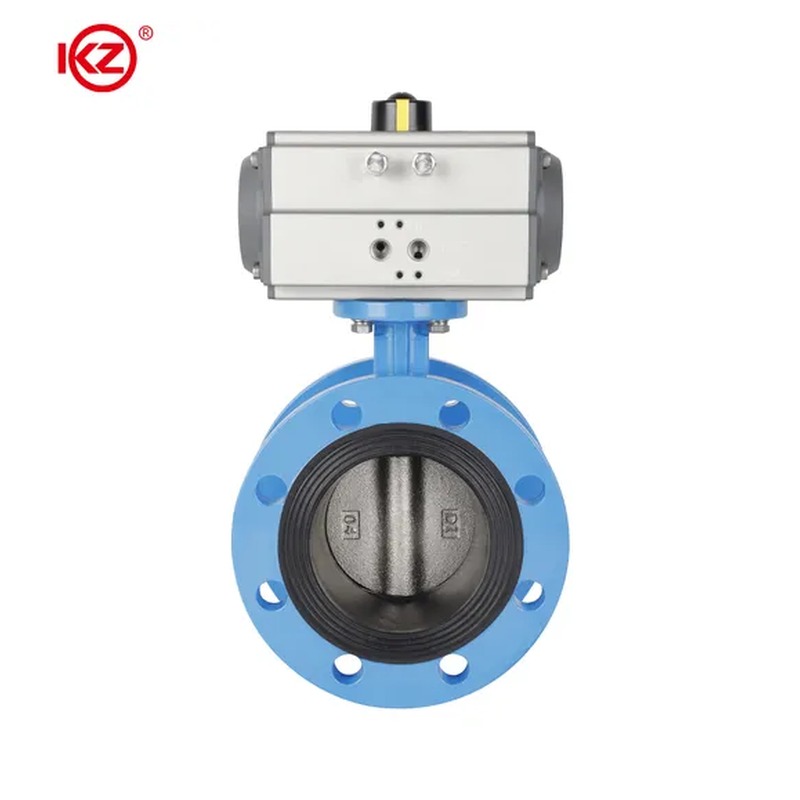

Válvula de mariposa de sello blando con brida neumática D641X

La válvula de mariposa de sellado suave con brida neumática D641X es adecuada para suministro y drenaje de agua, HVAC, rociadores contra incendios, agua de circulación industrial y tuberías de medios corrosivos en general. Puede cortar o regular rápidamente el flujo de agua, aire, aceite y medios ácidos y alcalinos débiles. La válvula adopta una conexión de brida, con bridas estándar en ambos extremos del cuerpo de la válvula. Después de apretar con los pernos de la brida de la tubería, se puede formar una conexión estable. Es adecuado para diámetros y ocasiones medianos y grandes que necesitan soportar una determinada carga de tubería. El actuador neumático funciona con aire comprimido y acciona el vástago de la válvula a través de un mecanismo de pistón o horquilla para hacer que la placa de mariposa gire 90° para abrir y cerrar. Tiene una respuesta de acción rápida y es fácil de conectar a sistemas de control automático como DCS y PLC para lograr conmutación remota y protección de enclavamiento.

Estructura y conductor

La válvula consta de un cuerpo de válvula embridado, un asiento de válvula revestido de caucho, una placa de mariposa, un vástago de válvula y un actuador neumático. La forma de conexión de brida se procesa de acuerdo con estándares como GB/T9113, HG/T20592 o ANSI B16.5 y se puede combinar con bridas de tubería estándar nacionales y estadounidenses. La placa de mariposa y el asiento de la válvula adoptan una estructura de sellado suave excéntrica o de línea central y dependen de anillos de sellado elásticos para formar un sello confiable cuando están cerrados. El nivel de fuga puede cumplir con los requisitos generales de corte industrial. Los actuadores neumáticos están disponibles en estructuras de doble o simple efecto (retorno por resorte) y pueden equiparse con válvulas de solenoide, interruptores de límite, válvulas reductoras de presión de filtro y válvulas de control de aire para formar una unidad de control neumático completa. Para ocasiones en las que se requiere un ajuste proporcional, se puede configurar un actuador regulador con un posicionador para realizar un control de señal de 4-20 mA de la apertura de la posición de la válvula.

Material y sellado

El cuerpo de la válvula generalmente está hecho de hierro dúctil QT450, acero fundido WCB, acero inoxidable CF8/CF8M y otros materiales, que se pueden seleccionar de acuerdo con la corrosividad del medio y las condiciones de temperatura. La placa de mariposa se puede seleccionar entre hierro dúctil, WCB, acero inoxidable 304 o 316, y la superficie se puede recubrir o revestir con caucho para mejorar la resistencia a la corrosión. El anillo de sellado del asiento de la válvula está fabricado principalmente de NBR, EPDM, caucho fluorado o caucho de silicona. La empaquetadura del vástago de la válvula es generalmente una estructura combinada de grafito flexible o junta tórica, teniendo en cuenta la flexibilidad de sellado, apertura y cierre. La superficie de sellado de la brida se puede procesar en una superficie elevada (RF) o se proporcionan sugerencias de selección de juntas correspondientes según sea necesario. Para medios que contienen partículas o abrasividad, se debe verificar la dureza y la resistencia al desgaste del material de sellado y, si es necesario, se debe usar una placa de mariposa endurecida o una estructura especial de asiento de válvula.

Parámetros del producto

Condiciones de trabajo aplicables

La válvula de mariposa de sellado suave con brida neumática D641X proporcionada por Jiangsu Tyco Fluid Control Valve Co., Ltd. Trekre & Tekron Las válvulas de empresa conjunta chino-extranjera se pueden utilizar para el suministro de agua de edificios, sistemas centrales de agua enfriada y de refrigeración de aire acondicionado, tuberías de tanques de sedimentación para tratamiento de aguas residuales, control de terminales contra incendios y conmutación de fluidos de líneas de producción de automatización industrial. El producto está sellado en ambas direcciones y generalmente no está restringido por la dirección del flujo del medio durante la instalación. Al seleccionar, se recomienda proporcionar el nombre del medio, la temperatura de diseño, la presión de diseño, el estándar de brida de la tubería, la presión de la fuente de aire, el tipo de señal de control y los requisitos de espacio de instalación para verificar el torque del actuador, el material del cuerpo de la válvula y el tamaño de la brida para que coincida con la válvula con las condiciones de operación en el sitio.

Para ocasiones que requieren resistencia a la corrosión o requisitos higiénicos, se puede seleccionar un cuerpo de válvula de acero inoxidable con EPDM o materiales de sellado de calidad alimentaria; para medios que contienen sedimentos, se debe prestar atención a la resistencia al desgaste del asiento de la válvula y a las condiciones de lavado. Cuando se requiere un apagado a prueba de fallos, se puede utilizar un actuador de retorno por resorte de simple efecto; En áreas a prueba de explosiones se deben utilizar válvulas solenoides e interruptores de límite con los niveles correspondientes a prueba de explosiones. El suministro convencional puede proporcionar una configuración de cuerpo de válvula de hierro dúctil o acero inoxidable de acuerdo con los requisitos del proyecto, y puede instalarse con las bridas de grado de presión correspondientes para facilitar el uso directo en tuberías nuevas o reconstruidas.

Antes de la instalación, se deben verificar las especificaciones de la brida, las juntas de sellado y las especificaciones de los pernos para garantizar que el cuerpo de la válvula y la tubería sean coaxiales; la fuente de aire debe estar seca y filtrada, y la presión de trabajo debe cumplir con los requisitos de la placa de identificación del actuador. Durante la etapa de depuración, primero puede verificar manualmente si la placa de la válvula se mueve suavemente y luego conectarse al circuito de control neumático para realizar una prueba de enclavamiento. El mantenimiento de rutina debe verificar periódicamente la fuga del sello, la ruta de aire del actuador y el estado de retroalimentación límite, y reemplazar el anillo de sellado del asiento de la válvula o el empaque cuando sea necesario para garantizar un funcionamiento estable a largo plazo.

Este producto pertenece a nuestra gama de Válvulas de mariposa. Para seleccionar diámetro, presión, material y accionamiento, consulte nuestros recursos técnicos de válvulas.
