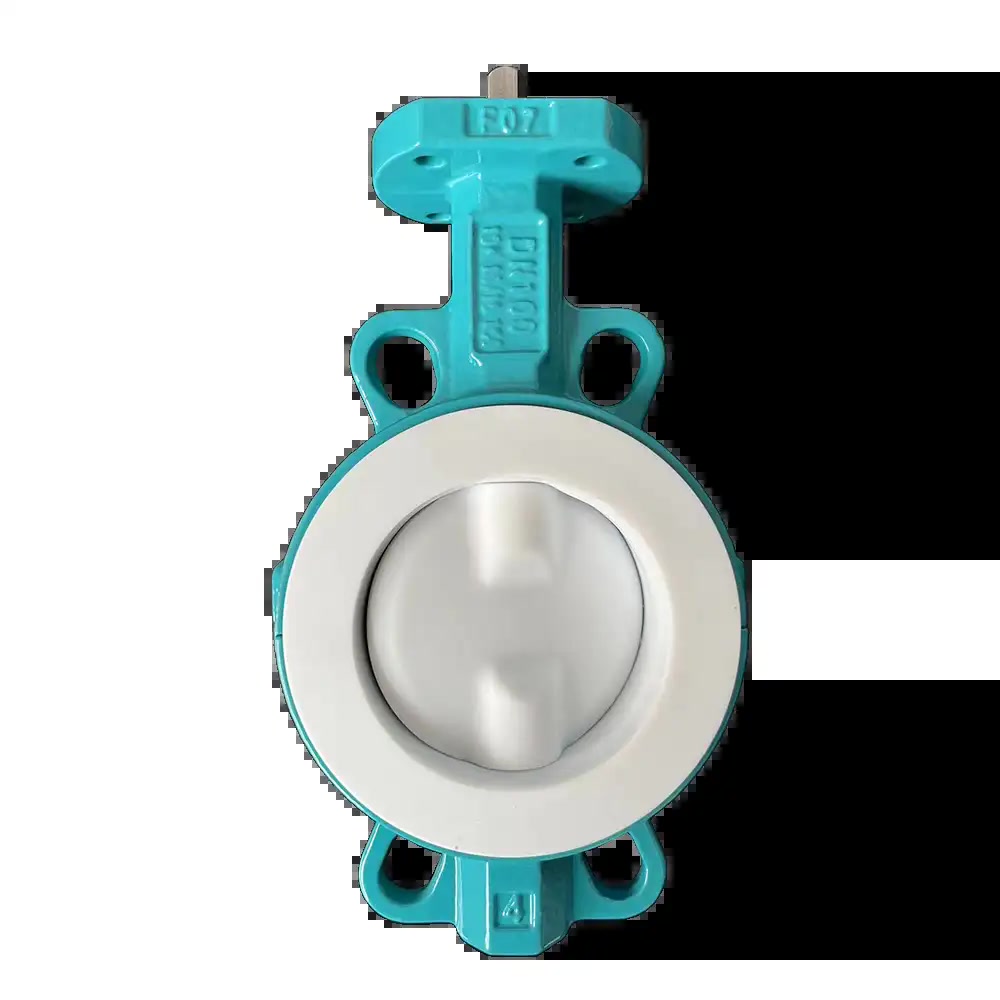

Válvula de mariposa tipo wafer totalmente revestida de PTFE
La válvula de mariposa tipo oblea completamente revestida de PTFE es adecuada para la industria química, protección ambiental, tratamiento de agua, transporte de ácidos y álcalis, soporte farmacéutico y tuberías de medios corrosivos industriales en general. La válvula adopta una conexión tipo oblea y tiene una estructura compacta. Durante la instalación, se sujeta y fija mediante bridas en ambos extremos de la tubería, lo que facilita su colocación en áreas de instalación con espacio limitado, equipos montados sobre patines o tuberías modificadas. D71F46 se puede configurar con operación por manija y D371F46 se puede configurar con transmisión de tornillo sin fin; Si se requiere control de enclavamiento en el sitio, también se pueden configurar actuadores neumáticos o eléctricos según las condiciones de trabajo.
La característica principal de esta serie de válvulas de mariposa es que las piezas de paso del flujo están revestidas con plásticos fluoroplásticos como PTFE, FEP o PFA. La cavidad interior del cuerpo de la válvula, la superficie de sellado y la superficie de la placa de mariposa forman una capa de aislamiento resistente a la corrosión para evitar que el cuerpo metálico entre en contacto directo con el medio. La placa de la válvula gira 90 grados alrededor del vástago de la válvula para completar la apertura y el cierre. La estructura de sellado suave tiene un pequeño par de apertura y cierre, lo que es adecuado para tuberías que requieren cambios frecuentes o ciertas funciones de ajuste. Al seleccionar, el material de revestimiento y la estructura de sellado deben confirmarse en función de la concentración del medio, la temperatura, la presión, el caudal y el contenido de partículas.
Estructura y materiales
El cuerpo de la válvula se puede seleccionar entre hierro dúctil, acero fundido WCB, acero inoxidable CF8 o acero inoxidable CF8M; el vástago de la válvula se usa comúnmente 2Cr13, 304, 316 o 316L; La placa de mariposa puede estar hecha de matriz de acero al carbono o de acero inoxidable y envuelta con PTFE/FEP/PFA. La superficie de sellado adopta la forma de revestimiento completo o medio revestimiento. La estructura convencional es sellado de línea central y conexión de abrazadera. La plataforma superior se puede implementar de acuerdo con ISO 5211 para facilitar la instalación de una caja de engranajes helicoidales o un actuador automático. El estándar de conexión se puede seleccionar según GB/T, DIN, JIS o ANSI Clase 150 y otras bridas de tubería.
El rango de diámetro común es DN40-DN600 y los niveles de presión comunes son PN10, PN16 o Clase 150. El revestimiento de PTFE suele ser adecuado para condiciones de trabajo de aproximadamente -20 °C a 150 °C. PFA o FEP se pueden confirmar por separado según las condiciones del medio y la temperatura. Para medios que contienen cristales, partículas o altos caudales, el estado del medio debe indicarse durante la etapa de selección para facilitar la confirmación del espesor del revestimiento del asiento de la válvula y de la placa de mariposa y los requisitos del ángulo de apertura.
Parámetros del producto
| Modelo de producto | D71F46, D371F46 |
| Forma estructural | Tipo central, totalmente revestido o semirevestido con sellado de plástico flúor Sellado |
| Calibre rango | DN40-DN600, ampliable según condiciones del proyecto |
| Nivel de presión | PN10, PN16, Class150, etc. |
| Material del cuerpo de la válvula | Hierro dúctil, WCB, CF8, CF8M |
| Revestimiento material | PTFE, FEP, PFA, seleccione según el medio |
| Modo de accionamiento | Mango, engranaje helicoidal, neumático, eléctrico |
| Medios aplicables | Ácido, álcali, soluciones salinas y diversos fluidos corrosivos |
Condiciones de trabajo aplicables
Jiangsu Tyco Fluid Control Valve Co., Ltd. Trekre & Tekron Las válvulas de empresa conjunta chino-extranjera proporcionan válvulas de mariposa tipo wafer totalmente revestidas de PTFE, que son adecuadas para tuberías que requieren capacidades de aislamiento resistentes a la corrosión para las piezas de flujo de la válvula. El producto se puede utilizar para el transporte de materias primas químicas, tratamiento de residuos ácidos y álcalis, equipos de apoyo a la absorción de gases de cola, sistemas de agua pura o de agua en circulación y ramas de medios corrosivos que deben cortarse rápidamente. Al realizar un pedido real, se recomienda proporcionar el nombre del medio, la concentración, la temperatura de diseño, la presión de diseño, el estándar de brida de la tubería, el método de conducción y los requisitos de control en el sitio para verificar el material de sellado, el torque del actuador y el tamaño de la conexión.
