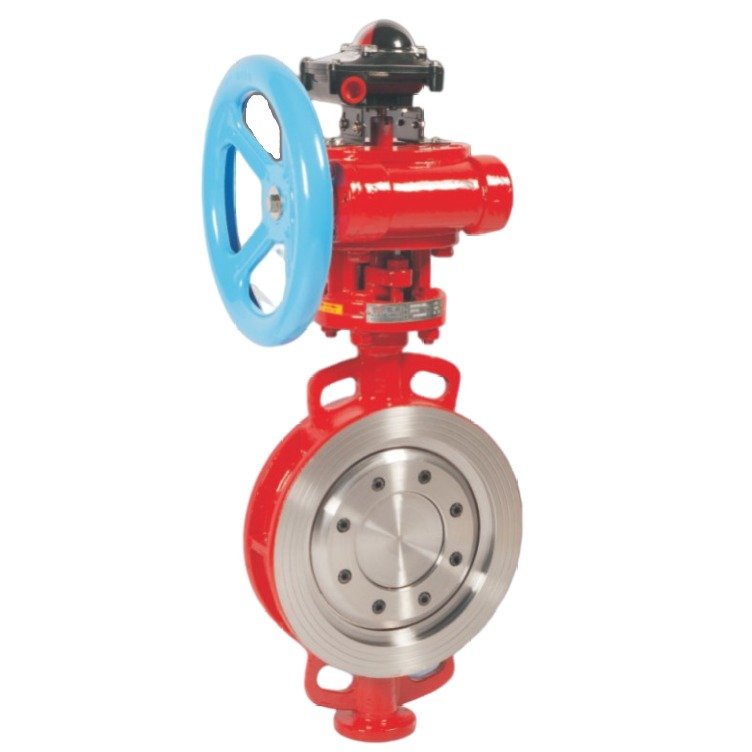

La mariposa se opera mediante volante y reductor manual. Los finales de carrera indican las posiciones abierta y cerrada para la supervisión del sistema.
Opciones habituales de selección
| Producto | Válvula de mariposa manual con reductor y finales de carrera |
|---|---|
| Diámetro nominal | DN50–DN600 |
| Clase de presión | PN10 / PN16 / PN25 |
| Material del cuerpo | Fundición dúctil; WCB o inoxidable opcionales |
| Revestimiento / asiento | Asiento blando o metálico seleccionable |
| Conexión | Wafer |
| Accionamiento | Volante y reductor manual; señal de posición |
| Temperatura | EPDM: -20–120°C; metal: -29–425°C |
| Medios | Agua y aire; vapor y aceite con asiento metálico |
| Norma de diseño / conexión | GB/T 12238 (soft seat) / API 609 |
| Ensayo de presión y cierre | GB/T 13927 |
Valores de referencia de la serie; no todas las combinaciones de tamaño, material, presión y temperatura son válidas. La presión admisible varía con la temperatura; seleccione la configuración al pedir.
Instalación y selección
Indique tamaño, presión, medio, asiento y contactos de señal. Compruebe sentido de apertura y ajuste de los finales de carrera antes de conectar el circuito de supervisión.
Preguntas de compra
¿El final de carrera mueve la válvula?
No. Solo informa de la posición; la operación es manual.
¿Qué se verifica en la señal de posición?
Tipo de contacto, tensión del circuito, montaje y señales de apertura y cierre.
