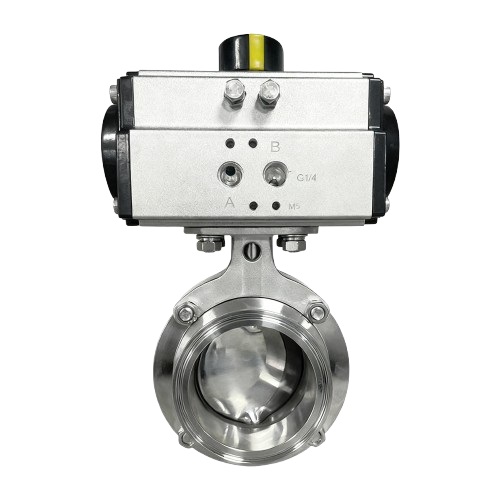

Válvula de mariposa sanitaria neumática de instalación rápida
TekronLa válvula de mariposa sanitaria neumática de instalación rápida adopta una estructura de línea central y una conexión de instalación rápida con abrazadera. El cuerpo de la válvula y la placa de la válvula están hechos de acero inoxidable 304 o 316L. La superficie del canal de flujo está finamente pulida, lo que facilita su desmontaje, montaje y limpieza. La placa de la válvula gira 90° para completar la apertura y el cierre, lo que se puede utilizar para cortar y controlar el flujo de medios limpios de la tubería.
Estructura y sellado
El cuerpo de la válvula es una estructura sanitaria dividida y el extremo de instalación rápida se puede configurar de acuerdo con 3A, ISO, DIN, SMS y otros estándares; el sello puede ser EPDM de calidad alimentaria, caucho de silicona o FKM. Los actuadores neumáticos ofrecen formas de simple efecto normalmente cerrado, de simple efecto normalmente abierto y de doble efecto, y pueden equiparse con válvulas de solenoide, interruptores de límite y válvulas reductoras de presión de filtro de aire.
Parámetros principales
| Forma estructural | Válvula de mariposa sanitaria de instalación rápida Centerline |
| Diámetro nominal | DN15～DN200 |
| Presión nominal | 0～1.0MPa |
| Cuerpo de válvula/válvula placa | Acero inoxidable 304, 316L |
| Material de sellado hermético | EPDM, caucho de silicona, FKM |
| Temperatura media | -20 ℃ ~ 150 ℃ (confirmar según el material de sellado) |
| Accionamiento modo | Simple efecto normalmente abierto/normalmente cerrado, doble efecto neumático |
| Estándares de conexión | 3A, ISO, DIN, SMS |
Condiciones de trabajo aplicables
Adecuado para alimentos, bebidas, productos lácteos, elaboración de cerveza, productos farmacéuticos, productos químicos diarios y sistemas de suministro de fluidos limpios. Al seleccionar, proporcione el medio, la temperatura, la presión, el diámetro de la tubería, el estándar de conexión, el material de sellado y la presión de la fuente de aire.
